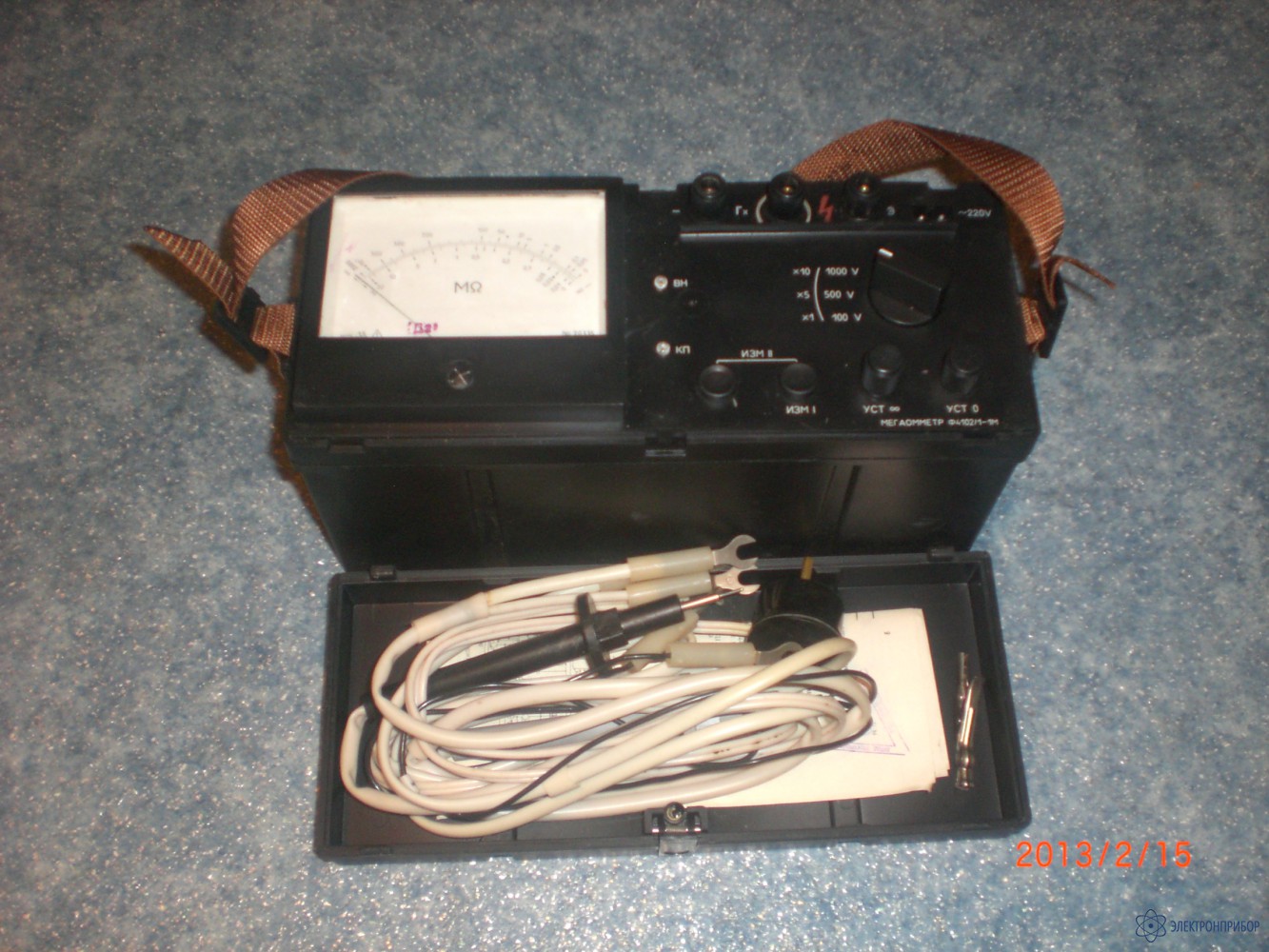

Ф4102/1-1М — мегаомметр

Код товара: 20197
  • Назначение мегомметра Ф4102/1-1М:

    Мегомметр Ф4102/1-1М предназначен для измерения сопротивления изоляции различных электроустройств, не находящихся под напряжением, и могут использоваться во всех отраслях промышленности и сельского хозяйства.

  • Технические характеристики мегомметра Ф4102/1-1М:

    Диапазон измерений сопротивления изоляции, значения напряжения на зажимах прибора при разомкнутой внешней цепи и участки диапазонов с относительной погрешностью, не превышающей 15 - 30%, приведены ниже:

    Диапазон измерений сопротивления изоляции, не менее, МОм Участки диапазона с пределом допускаемого значения относительной погрешности, МОм Напряжение, В
    15% 30%
    0 - 30
    0 - 2000
    - 0,03 - 30
    30-1000
    100 ± 5
    0 - 150
    0 - 10000
    - 0,15-150
    150-5000
    500 ± 25
    0 - 300
    0 - 20000
    - 0,3 - 300
    300-0000
    1000 ± 50

    Класс точности 1,5 по ГОСТ 8.401 - 80. Предел допускаемого значения основной приведенной погрешности равен + 1,5% от длины шкал.

    Длина шкалы мегомметра не менее 88 мм.

    Время установления показаний не превышает 8 с.

    Время заряда емкости объекта, величиной не более 0,5 мкФ не превышает 15 с.

    Время установления рабочего режима не превышает 4 с.

    Режим работы мегомметра прерывистый: измерение - не более 1 мин., пауза - не менее 2 мин.

    Питание мегомметра осуществляется от сети переменного тока напряжением (220 + 22/ -33)В частотой (50 + 1) Гц, а также от встраиваемых химических источников постоянного тока (9 элементов А373).

    Энергопотребление мегомметра Ф4102/1-1М:

    от сети переменного тока, мощность, не более: 10 ВА.

    от химических источников тока, ток потребления не более: 350 мА.

    Встроенный источник питания до смены батарей в нормальных условиях применения может обеспечить до 250 измерений при проведении не более 50 измерений в день.

    Мегомметр имеет сетевую индикацию:

    • включения и подачи высокого напряжения - индикатор ВН;

    • контроля работоспособности химических источников тока - индикатор КП. Свечение индикатора происходит при снижении напряжения химических источников тока до (10 + 0,3)В.

    Мегомметр сохраняет работоспособность при температуре окружающего воздуха от минус 30°С до плюс 50°С и относительной влажности 90% при температуре плюс 30°С.
    При питании от химических источников тока климатические условия эксплуатации определяются возможностями источников, но не превышают указанных в данном пункте.

    Масса мегомметра Ф4102/1-1М, не более:

    мегомметра, без учета химических источников тока - 1,9кг;
    сетевого блока питания - 0,4 кг;
    футляра с принадлежностями - 0,4 кг.

    Габаритные размеры мегомметра 305х125х155 мм.
