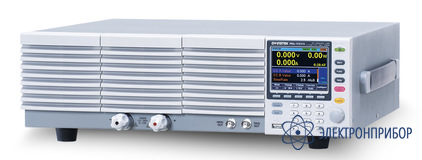

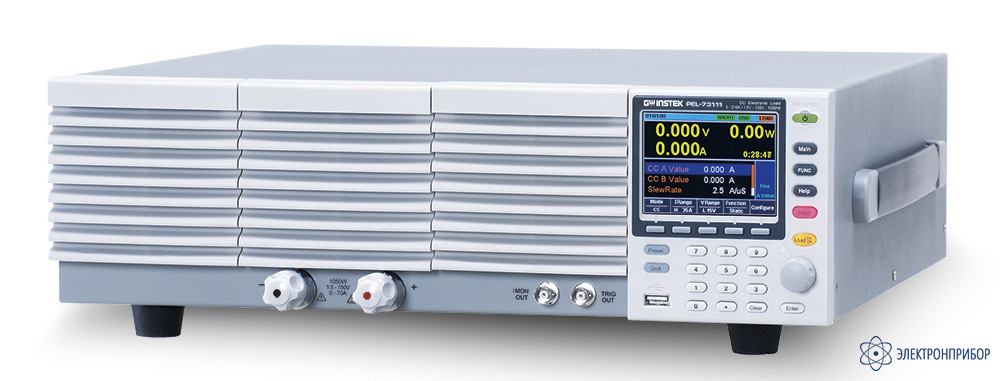

PEL-73111 — нагрузка программируемая постоянного тока

Сохранить в PDF Распечатать
  • Особенности нагрузки программируемой постоянного тока PEL-73111

    • Входные параметры нагрузки: постоянное напряжение до 150 В, ток до 210 А, мощность 1050 Вт
    • Режимы работы: постоянное напряжение (CV), постоянный ток (CC), постоянное сопротивление (CR), постоянная мощность (CP)
    • Динамический режим для CC и CR с регулируемой скоростью нарастания нагрузки
    • Комбинация режимов: CC+CV, CP+CV, CR+CV
    • Параллельное соединение нагрузок для увеличения мощности до 9,45 кВт (максимально 5 нагрузок или 1 нагрузка + 4 модуля расширения)
    • Высокая точность и разрешение
    • Режим защиты от перегрева (OHP), перегрузки по току (ОСР), по напряжению (OVP), по мощности (OPP), от пониженного напряжения (UVP), от переполюсовки (REV)
    • Функция контроля (управления параметрами нагрузки) - внешним сигналом
    • Интерфейсы USB ,RS-232, GPIB (опция), GO/NG (допусковый контроль)
    • Совместимость с LabView, VB, C, C++
    • Три диапазон установки значений: низкий (L), средний (M), высокий (H)
  • Технические характеристики нагрузки программируемой постоянного тока PEL-73111

    Параметр Значение
    ВХОДНЫЕ ПАРАМЕТРЫ
    Мощность 1050 Вт
    Ток в нагрузке 0 … 210 А
    Напряжение на нагрузке 1,5 … 150 В
    ПАРАЛЕЛЛЬНОЕ ПОДКЛЮЧЕНИЕ
    Макс. мощность 5250 Вт
    РЕЖИМ ПОСТОЯННОГО НАПРЯЖЕНИЯ
    Диапазон уст. H: 1,5 … 150 В
    L: 1,5… 15 В
    Дискр. установки H: 10 мВ / L: 1 мВ
    Погрешность уст. ±(0,1%*Uуст+0,1%*Uконечн)
    РЕЖИМ ПОСТОЯННОГО СОПРОТИВЛЕНИЯ
    СТАТИЧЕСКИЙ РЕЖИМ
    Диапазон установки (Ом) H 140,0016 С … 2,4 мс (7,1427 мОм … 416,6667 Ом)
    M 14,0001 С … 242,4 мкс (71,427 мОм … 4,16667 кОм)
    L 1,40001 С … 24,24 мкс (714,27 мОм … 41,6667 кОм)
    Дискр. установки 2,4 мкс/ 240 мкс/ 24 мкс
    Погрешность уст. ±(0,5%*Rуст+0,5% Rконеч) + Uвх/500 кОм
    РЕЖИМ ПОСТОЯННОГО СОПРОТИВЛЕНИЯ
    ДИНАМИЧЕСКИЙ РЕЖИМ
    Диапазон скорости H 1,6 мА … 1,6 А/мкс
    M 160 мкА … 160 мА/мкс
    L 16 мкА … 16 мА/мкс
    Погрешность уст. ±(0,2%*Уст*7+5 мкс)
    Разрешение 0,6 мкА … 6 мА
    Диапазон уст. периода (T1 и Т2) 0,025 мс … 10 мс
    1 мс … 30 с
    Погрешность уст. тока 0,4 % от предела
    Дискретность уст. периода 1 мкс / 1 мс
    Погрешность 1 мкс / 1 мс + 100 ppm
    РЕЖИМ ПОСТОЯННОГО ТОКА,
    СТАТИЧЕСКИЙ РЕЖИМ
    Диапазон установки H 0 … 210 А
    M 0 … 21 А
    L 0 … 2,1 А
    Дискретность уст. 10 мА, 1 мА, 0,1 мА
    Погрешность уст. ±(0,2%*Iуст+0,1%*I конечн) + Uвх/500 кОм
    При параллельном объединении: ±(1,2%*Iуст+1,1%*I конечн)
    РЕЖИМ ПОСТОЯННОГО ТОКА,
    ДИНАМИЧЕСКИЙ РЕЖИМ
    Диапазон скорости H 16 мА … 16 А/мкс
    M 1,6 мА … 1,6 А/мкс
    L 160 мкА … 160 мА/мкс
    Погрешность уст. ±(0,2%*Уст*7+5 мкс)
    Разрешение 0,6 мкА … 6 мА
    Диапазон уст. периода (T1 и Т2) 0,025 мс … 10 мс
    1 мс … 30 с
    Погрешность уст. тока 0,4 % от предела
    Дискретность уст. периода 1 мкс / 1 мс
    Погрешность 1 мкс / 1 мс + 100 ppm
    РЕЖИМ ПОСТОЯННОЙ МОЩНОСТИ
    Диапазон установки H 105 … 1050 Вт
    M 10,5 … 105 Вт
    L 1,05 … 10,5 Вт
    Дискретность уст. 100 мВт, 10 мВт, 1 мВтт
    Погрешность уст. ±(0,6%*Pуст+1,4% Pконеч)
    ЗАЩИТА
    OVP Регулируемая, Отключение нагрузки при 110% от номинального напряжения
    OCP 0,2 … 231 А
    OPP 1 … 1155 Вт
    OHP Отключение нагрузки при достижении температуры радиатора 95°C
    UVP 0 … 150 В, отключении нагрузки при обнаружении заданного значения
    REV По внутреннему диоду. Отключение нагрузки при неверном подключении
    ИЗМЕРЕНИЕ
    Вольтметр ±(0,1%*Uизм+0,1%*Uконечн)
    Амперметр ±(0,2%*Iизм+0,3%*Iконечн)
    Амперметр (парал. подкл.) ±(1,2%*Iизм+1,1%*Iконечн)
    ОБЩИЕ ДАННЫЕ
    Напряж. питания 100 ~ 230 В ±10% ; 50/60 Гц ± 2 Гц
    Интерфейсы USB ,RS-232, GPIB (опция)
    Габ. размеры 429,5 х 128 х 400 мм
    Масса 17
  • Комплект поставки PEL-73111

    Наименование Количество
    1. Интерфейс GPIB Опция 01 1
    2. Интерфейсный кабель объединения нагрузок (300 м) GTL-255 1
    3. Нагрузка программируемая постоянного тока PEL-73111 1
    4. Тестовый кабель (40 А) GTL-120 1
