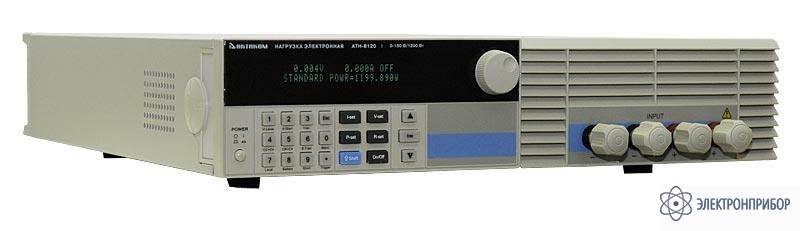

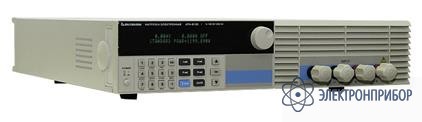

АТН-8125 — электронная программируемая нагрузка

Код товара: 30502
  • 2-3 дня
    50595-12

    • Гарантия

      1 год

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      50595-12 до 15.05.2022

    • Производитель

      АКТАКОМ

    Назначение электронной программируемой нагрузки АТН-8125

    Программируемая электронная нагрузка АТН-8125 предназначена для работы в качестве нагрузки при испытании, настройке и регулировки блоков питания, усилителей, звуковоспроизводящей аппаратуры и других радиотехнических устройств с напряжением питания до 500 В, током нагрузки до 60 А, поглощаемая мощность до 1200 Вт.

    Особенности электронной программируемой нагрузки АТН-8125:

    • ВФД-дисплей
    • Режимы работы нагрузки: стабилизация напряжения CV, стабилизация тока CC, стабилизация сопротивления CR, стабилизация мощности CW, 2 комбинированных режима: CC+CV, CR+CW
    • Защита по току, по напряжению, по мощности, от перегрева, от неправильной подключенной полярности
    • Функция "мягкого" запуска
    • Тестирование батарей
    • Поддержка динамического тестирования с установкой нарастающего и спадающего фронта
    • Поддержка внешнего запуска
    • Компенсация падения напряжения
    • Работа по спискам
    • Автоматическое тестирование
    • Управление по USB/RS-232

  • Технические характеристики электронной программируемой нагрузки АТН-8125:

    Параметр Значение
    Входные параметры Мощность 1200 Вт
    Ток 0...60 A
    Напряжение 0...500 В
    CC режим Диапазон 0...6 A 0...60 A
    Разрешение 0.1 мA 1 мA
    Точность 0.03%уст.знач.+0.05%диап. 0.03%уст.знач.+0.05%диап.
    CV режим Диапазон 0.1...19.999 В 0.1...500 В
    Разрешение 1 мВ 10 мВ
    Точность 0.03%уст.знач.+0.02%диап. 0.03%уст.знач.+0.05%диап.
    CR режим Диапазон 0.03...10 кОм 0.03...5 кОм
    Разрешение 16 бит 16 бит
    Точность 0.1%уст.знач.+0.1%диап. 0.1%уст.знач.+0.1%диап.
    CW режим Диапазон 0...1200 Вт 0...1200 Вт
    Разрешение 1 мВт 10 мВт
    Точность 0.1%уст.знач.+0.1%диап. 0.1%уст.знач.+0.1%диап.
    Измерение напряжения Напряжение 0...19.999 В 0...500 В
    Разрешение 1 мВ 10 мВ
    Точность 0.015%уст.знач.+0.03%диап. 0.015%уст.знач.+0.03%диап.
    Измерение тока Ток 0...6 A 0..60 A
    Разрешение 0.01 мА 0.1 мA
    Точность 0.03%уст.знач.+0.05%диап. 0.03%уст.знач.+0.08%диап.
    Измерение мощности Мощность 100 Вт 600 Вт
    Разрешение 1 мВт 10 мВт
    Точность 0.1%уст.знач.+0.1%диап. 0.1%уст.знач.+0.1%диап.
    Тестирование батарей Напряжение батареи: 0.1...150 В; Макс. измеряемая емкость: 999 А•ч; Разрешение 0.1 мА;

    Динамическое тестирование Работа по спискам: переключение: 0...25 кГц; 2.5 A/мкс; T1&T2: 60 мкс-999 с; точность: ±(15% смещение+10% диап.)

    "Мягкий" запуск Время 1 мс; 2 мс; 5 мс; 10 мс; 20 мс; 50 мс; 100 мс; 200 мс; 500 мс; 1000 мс Точность: ±(15% смещение+10% диап.)

    Короткое замыкание Ток (CC) =6.6 A = 66 A
    Напряжение (CV) 0 В
    Сопротивление (CR) = 100 мОм
    Размеры Ш*В*Д (мм) 428*103.5*453.5
    Масса кг 17.6

  • Комплект поставки АТН-8125

    № Наименование Количество
    1. Электронная программируемая нагрузка АТН-8125 1
    2. Кабель питания 1
    3. Руководство по эксплуатации 1
