АКИП-1373, АКИП 1373, АКИП1373

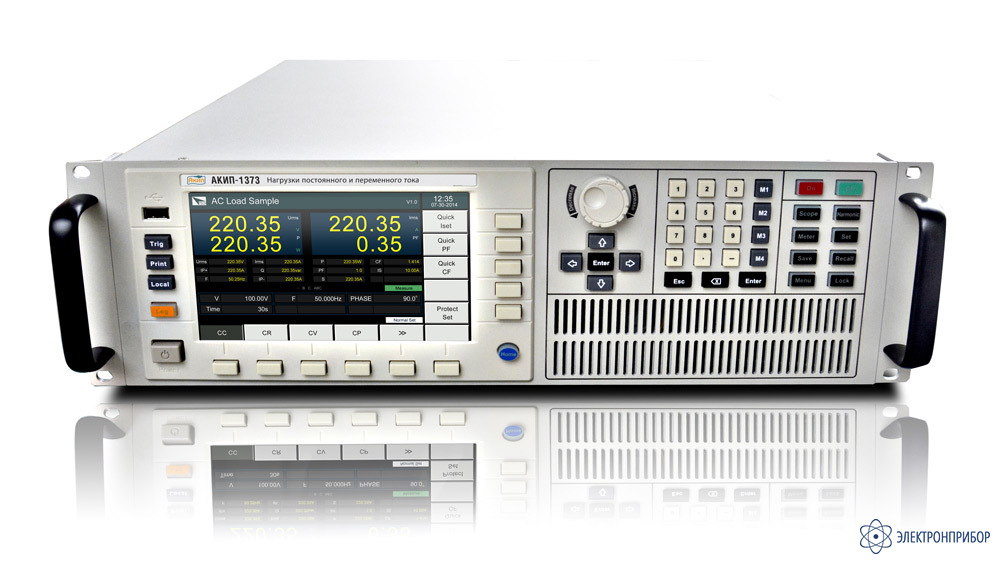

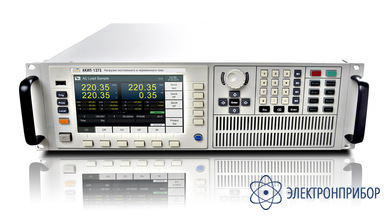

АКИП-1373 — программируемая электронная нагрузка постоянного и переменного тока
Код товара: 38191-
-
Гарантия
1 год
-
Межповерочный интервал
1 год
-
Госреестр СИ РФ
64174-16 до 06.06.2031
-
Производитель
Назначение программируемой электронной нагрузки постоянного и переменного тока АКИП-1373:
Электронная нагрузка АКИП-1373 – эффективное испытание систем трехфазного питания представляет собой программируемую электронную нагрузку переменного и постоянного тока. В арсенале технических возможностей АКИП-1373 широкий набор измерительных режимов и функций, таких, как: режим осциллографа для отображения сразу 2-х форм входного сигнала на дисплее (ток и напряжение), одновременная индикация до 12 измеряемых параметров (Vrms, Vpk, Vdc, Irms, Ipk, Idc, F, W, VA, VAR, CF, PF), режим измерения и анализа гармоник напряжения (до 50-й) входного сигнала, построение гистограмм, параллельное соединение для увеличения отбираемой мощности (до 5 нагрузок).
Отличительная особенность - возможность объединения нагрузок по схеме «звезда» и «треугольник» для тестирования трехфазных сетей электропитания. При таких способах соединения каждой нагрузке назначается «своя» фаза, конструкцией предусмотрена системная шина для внутренней синхронизации в системе.
Описание программируемой электронной нагрузки постоянного и переменного тока АКИП-1373:
Нагрузка обеспечивает четыре основных режима работы: стабилизация напряжения (CV, для режима DC), стабилизация силы тока (CC), стабилизация электрического сопротивления (CR) и стабилизация электрической мощности (CP).
АКИП-1373 оснащена всеми необходимыми режимами защиты: от перегрева (OTP), от перегрузки по току (ОСР), от перенапряжения (OVP), от перегрузки по мощности (OPP) и от пониженного напряжения (UVP).
Нагрузка АКИП-1373 штатно имеет следующие встроенные интерфейсы для удаленного управления с помощью ПК: USB, LAN и GPIB (опция). Также имеется порт USB на передней панели для сохранения скриншотов произведенных измерений, осциллограмм и гистограмм. На задней панели расположен интерфейс аналогового управления и контроля входных параметров с помощью внешних измерителей (выход от 0 до 10 В соответствует входным параметрам тока или напряжения от 0 до максимального значения).
Для удобства управления и наблюдения за измерениями использован цветной графический ЖК-дисплей (диагональ 18 см). Предусмотрена внутренняя память на 10 ячеек, что позволяет выполнять запись и вызов профилей настроек.
При использовании нагрузок АКИП-1373 совметно с источниками питания переменного тока АКИП-1202/2, АКИП-1202/3 или АКИП-1202/4 (имеющих возможность объединения с целью формирования трехфазной сети), пользователь получает превосходную испытательную систему для тестирования и моделирования устройств, использующих трехфазное электропитание.
Особенности программируемой электронной нагрузки постоянного и переменного тока АКИП-1373:
- Нагрузка для источников постоянного и переменного тока.
- Диапазон частот DC, 45…450 Гц.
- Входные параметры: напряжение до 600 Впост/ 420 Вскз, ток до 20 Апост/ скз, мощность до 1800 Вт.
- Режимы стабилизации напряжения (CV), тока (СС), сопротивления (CR), и мощности (CP).
- Режимы защиты: от перегрева (OTP), перегрузки по току (ОСР), перенапряжения (OVP), по мощности (OPP),от пониженного напряжения (UVP).
- Измерение гармонических искажений (до 50 гармоники).
- Одновременное отображение: Vrms, Vpk, Vdc, Irms, Ipk, Idc, W, VA, VAR, CF, PF.
- Цветной ЖК-дисплей с функцией осциллографа для отображения формы входного тока и напряжения.
- Внешнее аналоговое управление и мониторинг.
- Подключение трех нагрузок по схеме «звезда» и «треугольник» для тестирования трехфазных сетей.
- Интерфейсы: LAN, USB, GPIB (опция).
- Внутренняя память (запись/вызов профилей настроек): 10 ячеек.
-
-
Технические характеристики программируемой электронной нагрузки постоянного и переменного тока АКИП-1373:
Характеристики Параметры Значения ВХОДНЫЕ ПАРАМЕТРЫ ПЕРЕМЕННОГО ТОКА Напряжение на нагрузке 50...420 Вскз (до 600 Впик) Ток в нагрузке 0...20 Аскз (до 60 Апик) Потребляемая мощность 0...1800 Вт Диапазон частот 45...450 Гц РЕЖИМ СТАБИЛИЗАЦИИ СИЛЫ ТОКА (СС) Диапазон установки 0,1...20 Аскз Разрешение 2 мА Погрешность установки ±(0,1%*Iизм + 0,2%*Iпред) РЕЖИМ СТАБИЛИЗАЦИИ ЭЛЕКТРИЧЕСКОГО СОПРОТИВЛЕНИЯ Диапазон установки 3 Ом/ 2,5 кОм в диапазоне частот 0...400 Гц Разрешение 16 бит Погрешность установки ±(0,2%*Rизм + 0,01%*Rпред) РЕЖИМ СТАБИЛИЗАЦИИ ЭЛЕКТРИЧЕСКОЙ МОЩНОСТИ Диапазон установки 0...1800 Вт Разрешение 0,4 Вт Погрешность установки ±(0,5%*Pизм + 0,5%*Pпред) КОЭФФИЦИЕНТ АМПЛИТУДЫ ДЛЯ РЕЖИМОВ CP И СС Диапазон установки 1,414...5 Разрешение 0,005 Погрешность установки ±(0,5%*CFизм/ Iскз + 1%*CFпред) КОЭФФИЦИЕНТ МОЩНОСТИ Диапазон установки 0...1 Разрешение 0,001 ВХОДНЫЕ ПАРАМЕТРЫ ПОСТОЯННОГО ТОКА Напряжение на нагрузке 10...600 В Ток в нагрузке 0,1...20 А Потребляемая мощность 0...1800 Вт Режимы работы Постоянное напряжение (CV), сопротивление (CR), мощность (CP) и ток (СС). Имитация короткого замыкания. ИЗМЕРЕНИЕ НАПРЯЖЕНИЯ Диапазон 0...600 В Разрешение 0,01 В Погрешность измерения ±(0,1%*Uизм + 0,1%*Uпред) ИЗМЕРЕНИЕ СИЛЫ ТОКА Диапазон 0...60 А Разрешение 0,001 А Погрешность измерения ±(0,1%*Iизм + 0,2%*Iпред) ОБЩИЕ ДАННЫЕ Интерфейс аналогового ДУ 0...10 В (программирование/ мониторинг) Питание 100...240 В/ 47...63 Гц Интерфейс LAN, USB, GPIB - опция Габаритные размеры 482 х 133 х 600 мм Масса 25 кг -
Комплект поставки АКИП-1373
№ Наименование Количество 1 Программируемая электронная нагрузка постоянного и переменного тока АКИП-1373 1 2 Шнур питания 1 3 Инструкция по эксплуатации 1 -
