АКИП-1376 — нагрузка электронная

Код товара: 63555

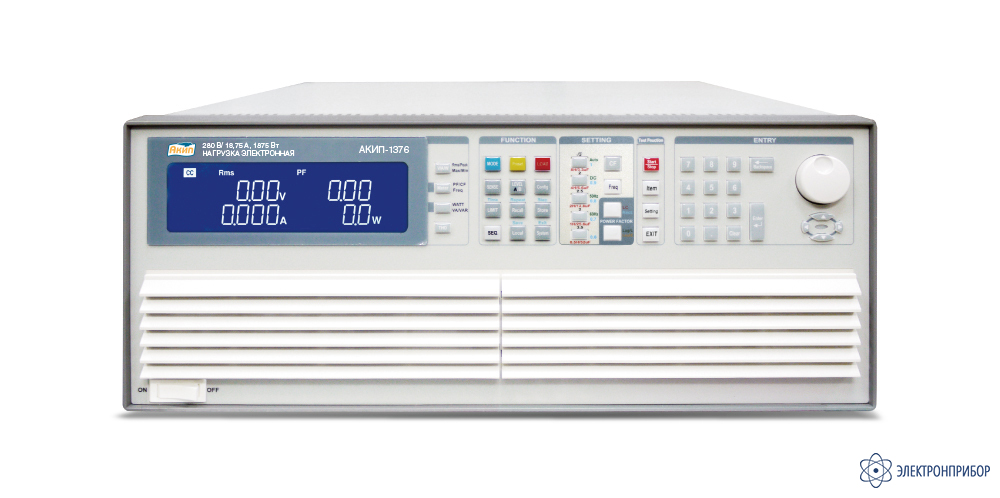

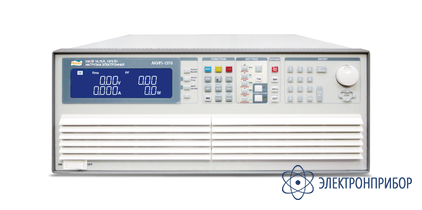

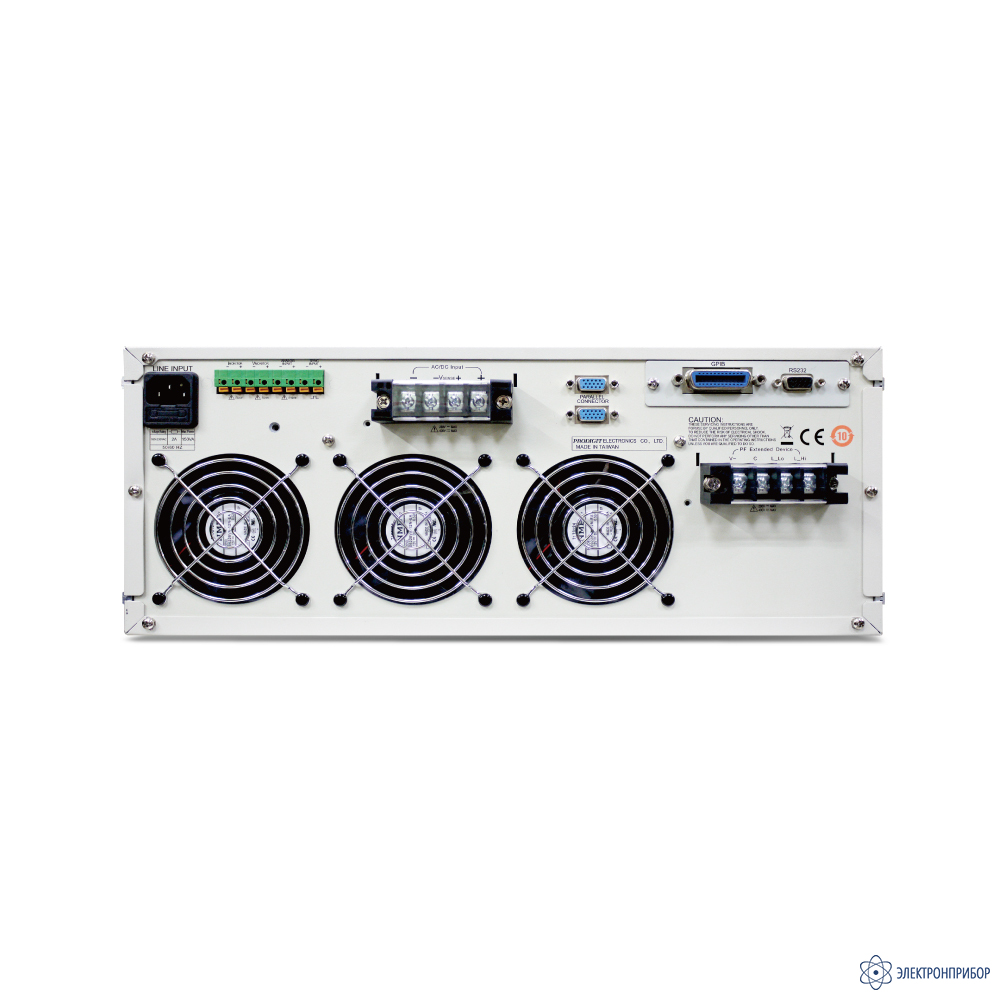

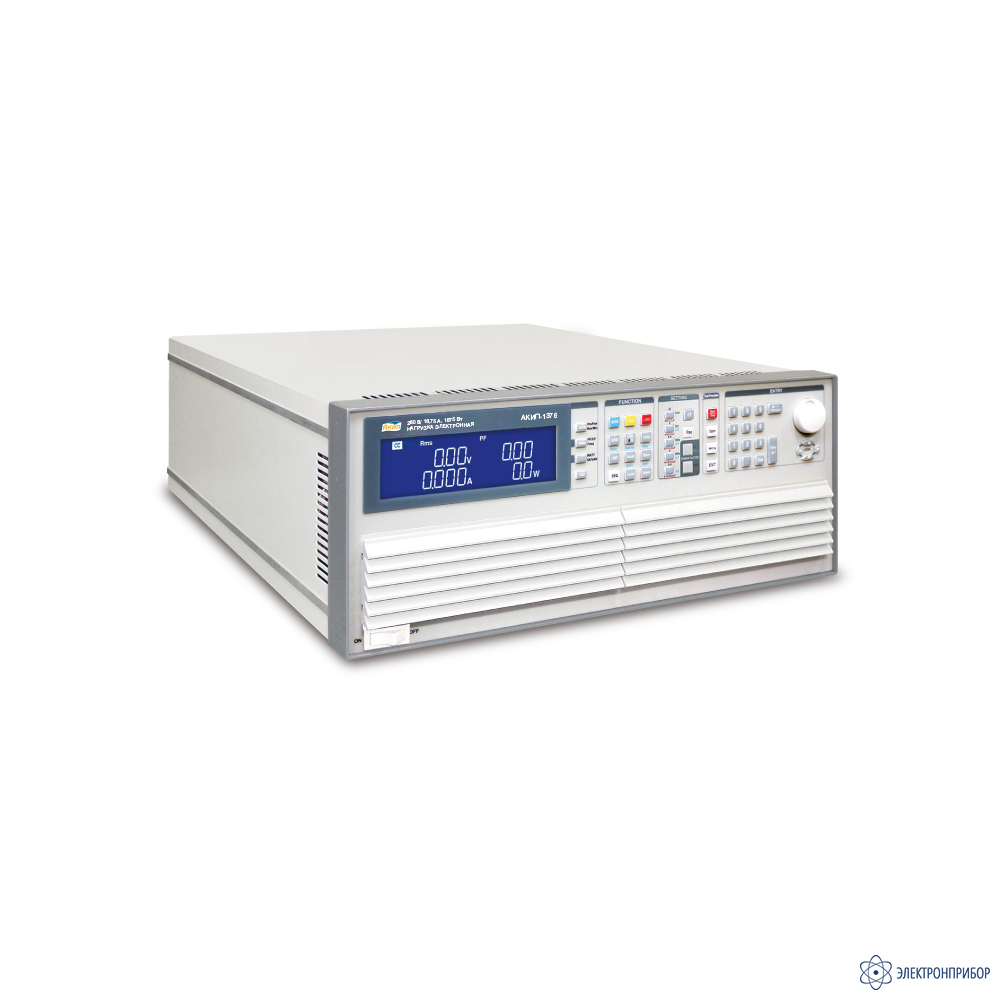

  • Нагрузка электронная АКИП-1376 Нагрузка электронная АКИП-1376 Нагрузка электронная АКИП-1376

    • Гарантия

      12 месяцев

    • Производитель

      АКИП

    Описание нагрузки электронной АКИП-1376:

    • Напряжение до 280 Вскз/ 400 Впост 18,75 Аскз, макс мощность 1875 Вт;
    • Диапазон рабочих частот: DC (пост. ток), 40 … 70 Гц (перем. ток/ АС);
    • Режим «Турбо» позволяющий на 1 сек увеличить мощность нагрузки до 2-х раз, для тестирования предохранителей и систем защиты источников питания (OCP, OPP);
    • Режимы работы нагрузки: стабилизация тока, линейная стабилизация тока, стабилизация напряжения, стабилизация сопротивления, стабилизация мощности, имитация нелинейной нагрузки переменного тока;
    • Имитация ёмкостной и индуктивной нагрузки (режим «+ LC»);
    • Дискретная установка входных параметров (непосредственный набор на клавиатуре или в пошаговом режиме);
    • Большой ЖК-индикатор: одновременное отображение тока, напряжения, мощности (V/ A/ W - 4 разряда), дополнительная индикация: частота, коэф. амплитуды (CF), коэф. мощности (PF), THD (%), гармоники тока и напряжения;
    • 4-х проводная схема подключения;
    • Режим защиты от перегрева (OTP), перегрузки по току (ОСР), по напряжению (OVP), по мощности (OPP);
    • Поддержка функции «Ведущий- Ведомый» (Master/ Slave): параллельное объединение (до 8-и блоков);
    • Объединение нагрузок по схеме «Звезда» или «Треугольник» для имитации 3-х фазной нагрузки (до 24-х блоков);
    • Режим тестирования ИБП (UPS): тест эффективности, времени разряда, времени переключения, имитация КЗ и др.;
    • Интерфейс (опции): RS232, LAN, GPIB, USB (1 слот установки, только взамен);
    • Опция «Extend PF inductance»: дополнительная внешняя индуктивность увеличенного номинала (L=52 мГн) для увеличения Pвых до 3700ВА.

  • Технические характеристики нагрузки электронной АКИП-1376:

    Параметр Значение
    Выходные параметры нагрузки
    Напряжение на нагрузке 50 … 280 Вскз / 400 Впост (макс.)
    Ток нагрузки 18,75 Аскз (Турбо* - выкл); 37,5 Аскз (Турбо* - вкл); 46,875 Апик;
    Ток нагрузки в режиме добавления С 14,3 А макс
    Ток нагрузки в режиме добавления L / L-опция 4 А / 16 А макс (с опц. «L» = 52 мГн для P=3750ВА)
    Диапазон частот DC, 40…70 Гц (CC, CP), DC…70 Гц (LIN,CR,CV)
    Потребляемая мощность 1875 Вт (Турбо* - выкл); 3750 Вт (Турбо* - вкл)
    Режим работы (Operation)
    Стабилизация напряжения CV
    Диапазон установки 50 … 280 Вскз / 400 Вdc
    Погрешность установки ±(0,1%*Uуст+0,1%*Uконечн) @ 50/60 Гц
    Дискретность установки 0,1 В
    Стабилизация электрического сопротивления CR
    Диапазон установки 3,2 Ом…64 кОм
    Погрешность установки ±(0,2%*Rуст+0,2%*Rконечн) @ 50/60 Гц
    Дискретность установки 0,0052083 мС / 16 бит
    Стабилизация тока (синус) CC
    Диапазон установки 0…18,75 А
    Погрешность установки ±(0,1%*Iуст+0,2%*I конечн) @ 50/60 Гц
    Дискретность установки 0,3125 мА /16 бит
    Линейнвя нагрузка, стабилизация тока (синус, прямоугольник, ШИМ) LIN- СС
    Диапазон установки 0…18,75 А
    Погрешность установки ±(0,1%*Iуст+0,2%*I конечн) @ 50/60 Гц
    Дискретность установки 0,625 мА /16 бит
    Стабилизация электрической мощности CP
    Пределы установки 1875 Вт
    Погрешность установки ±(0,1%*Pуст+0,1%*Pконечн) @ 50/60 Гц
    Дискретность установки 0,1 Вт
    Нелинейная нагрузка (rectifier) Коэффициент мощности - PF (режимы CC, CP)
    Диапазон установки √2-5
    Погрешность установки (0,5%/Iскз) + 1% от диапазона
    Разрешение 0,1
    Режим «+LC»
    Диапазон установки 0…1 Lag (отстающий ток), Lead (опережающий ток)
    Погрешность установки 1% от диапазона
    Разрешение 0,01
    Сопротивление (RS) 0 Ом / 4,5 Ом / 9 Ом
    Погрешность ±5% от установл. значения
    Емкость (С), мкФ 0,1/ 0,22/ 0,47/ 0,82/ 1,64/ 3,3/ 6,6/ 12,8/ 25,6/ 52/ 104
    Погрешность ±20% от уст. значения ±20мА
    Индуктивность (L), Гн 40/ 20 / 10 / 5 / 2,5 / 1,25 / 0,625 / 0.312 (опция «L»- 52 мГн)
    Погрешность ±20% от уст. значения ±20мА
    Режимы тестирования (Test mode)
    RLC- нагрузка (синус, CF=√2)
    Диапазон силы тока 0…18,75 А
    Разрешение 0,3125 мА/ 16 бит
    Диапазон коэффициента мощности (PF) ± 0,000 ~ 1,000
    ФЭУ: Тест эффективности (резистивный + нелинейный режим)
    Диапазон частот Автовыбор (Auto); 40 … 70 Гц
    Диапазон силы тока 0…18,75 А
    Диапазон коэффициента мощности 0…1
    ИБП: Тест эффективности (нелинейный режим)
    Диапазон частот 40 … 70 Гц (автовыбор)
    Диапазон силы тока 0…18,75 А
    Диапазон коэффициента мощности 0…1
    ИБП: время переключения
    Диапазон силы тока 0…18,75 А
    Напряжение 2,5 В
    Время переключения 0,15 … 999,99 мс
    ИБП: время работы (CC, LIN, CR, CP)
    Диапазон напряжения 50 … 280 Вскз / 400 Вdc
    Время работы 1 … 99999 сек (> 27 часов)
    Батарея: тестразряда (CC, LIN, CR, CP)
    Диапазон напряжения 50 … 280 Вскз / 400 Вdc
    Время разряда 1 … 99999 сек (> 27 часов)
    Предохранитель: тест срабатывания (fuse)
    Максимальный ток 18,75 Аскз (Турбо* - выкл); 37,5 Аскз (Турбо* - вкл)
    Время срабатывания 0,1 … 9999,9 с (Турбо* - выкл); 0,1 … 1 с (Турбо* - вкл)
    Погрешность измерения ±0,003 с
    Циклы повторения 0 … 255
    Тест КЗ (short time)
    Время (короткого замыкания) 0,1 … 10 с (Турбо* - выкл); 0,1 … 1 с (Турбо* - вкл)
    Тест защиты: OPP/ OCP
    Время 100 мс (Турбо* - выкл); 100 мс (Турбо* - вкл) /до 10 шагов
    Максимальный ток 18,75 А (Турбо* - выкл); 37, 5 А (Турбо* - вкл)
    Максимальная мощность 1875 Вт (Турбо* - выкл); 3750 Вт (Турбо* - вкл)
    Пусковой ток: эмуляция запуска ЭУ (inrush)
    Начальный Iпуск. (старт) 0 - 37,5 А
    Диапазон интеграции 0,1мс – 100 мс
    Конечный Iпуск. (стоп) 0 – 18,75 А
    Значения S1 и S2 (старт) 0 - 37,5 А
    Импульсы тока: эмуляция пульсаций В ЭУ (surge)
    Диапазон длительности 0,01с – 0,5с
    Значение имп. S3 0 – 18,75 А
    Длительность T3 0,01с – 9,99с или непрерывно
    Функция измерения (Measurements)
    Измерение напряжения (вольтметр «V»)
    Предел 400 В
    Разрешение ±(0,05%*Uизм+0,05%*Uконечн)
    Параметры Vrms, V Max / Min, +/-Vpk
    Измерение силы тока (амперметр «A»)
    Предел 9,375 Аскз / 18,75 Аскз
    Разрешение 0,2 мА / 0,4 мА
    Погрешность измерения ±(0,05%*Iизм+0,05%*Iконечн) @ 50/60 Гц
    Параметры Irms,I Max / Min,+ / -Ipk
    Измерение мощности (ваттметр «W»)
    Диапазон 1875 Вт
    Разрешение 0,03125 Вт
    Погрешность измерения ±(0,1%*Iизм+0,1%*Iконечн)
    Измерение коэффициента мощности(PF)
    Диапазон КМ ± 0,000 … 1,000
    Погрешность измерения ±(0,002 + (0,001 / PF)*F)
    Измерение частоты
    Диапазон 40 … 70 Гц
    Погрешность 0,1 %
    Общие данные
    Интерфейс шасси опции: RS232, LAN, GPIB**, USB (только взамен)
    Габаритные размеры 177 x 440 x 558 мм
    Масса 42 кг
    Потребляемая мощность 150ВА
    Опция
    Дополнительная индуктивность (L) L= 52 мГн (подключаемый внешний блок) – увеличение Pвых до 3700ВА
    Габаритные размеры 141 x 440 x 250 мм
    Масса 34 кг

  • Комплект поставки АКИП-1376

    № Наименование Количество
    1 Нагрузка электронная АКИП-1376 1
