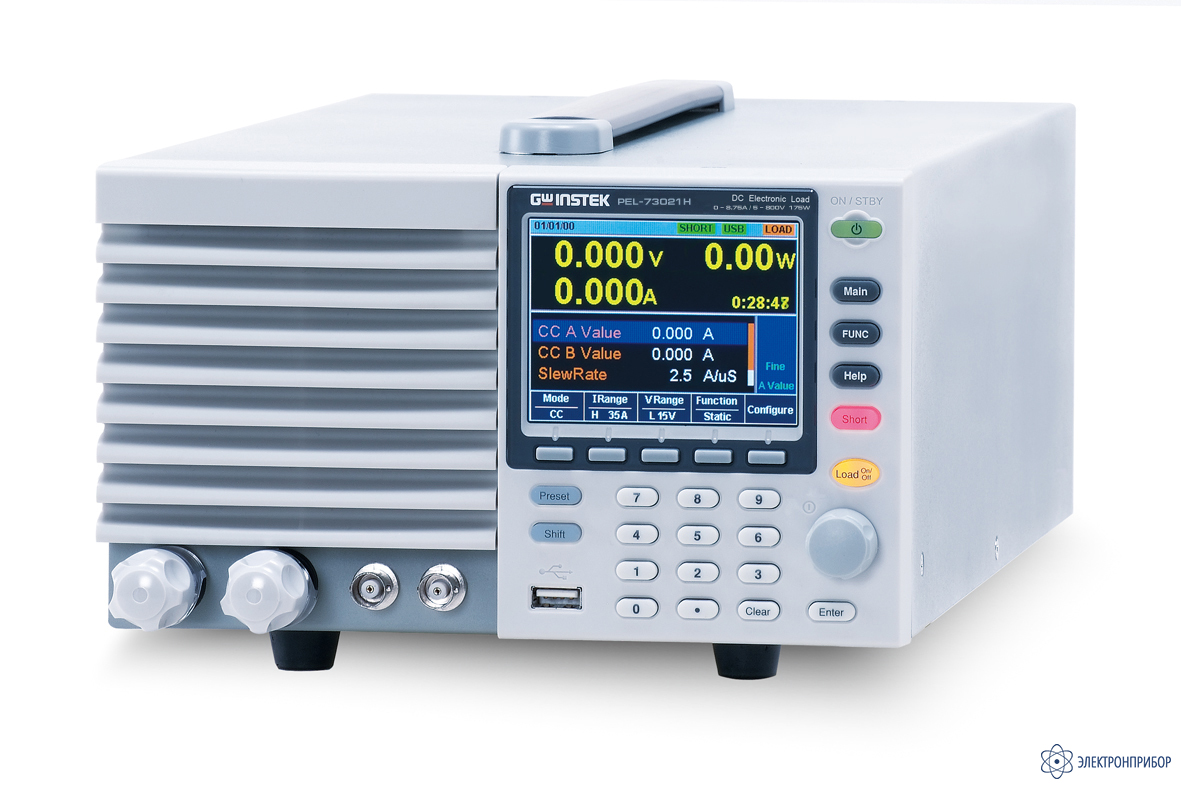

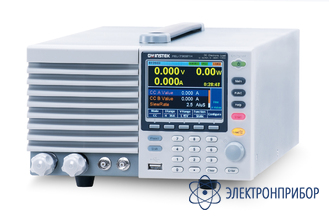

PEL-73021H — нагрузка электронная

Код товара: 52047
    • Гарантия

      1 год

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      76426-19 до 18.10.2029

    • Производитель

      GW Instek, Тайвань

    Сертификаты

    Особенности нагрузки электронной PEL-73021H:

    • Входные параметры нагрузки: постоянное напряжение до 800 В, ток до 8,75/ 17,5/ 52,5 А, мощность до 175/ 350/ 1050 Вт;
    • Блок расширения (PEL-73211H): 800 В/ 105 А/ 2100 Вт;
    • Режимы работы: постоянное напряжение (CV), постоянный ток (CC), постоянное сопротивление (CR), постоянная мощность (CP);
    • Динамический режим для CC, CR, CP с регулируемой скоростью нарастания нагрузки;
    • Комбинация режимов: CC+CV, CP+CV, CR+CV;
    • Возможность параллельного соединения нагрузок для увеличения мощности: максимально до 5 нагрузок PEL-73021H/- 73021H или 1 нагрузка PEL-73211H + 4 модуля расширения (макс. до 9,45 кВт);
    • Высокая точность и разрешение;
    • Режим защиты от перегрева (OHP), перегрузки по току (ОСР), по напряжению (OVP), по мощности (OPP), от пониженного напряжения (UVP), от переполюсовки (REV);
    • Функция контроля (управления параметрами нагрузки) - внешним сигналом;
    • Интерфейсы USB ,RS-232, GPIB (опция), GO/NG (допусковый контроль);
    • Опция: возможность монтажа в стойку 19” (стандарты EIA и JIS);
    • Совместимость с LabView, VB, C, C++;
    • Три диапазон установки значений: низкий (L), средний (M), высокий (H).
  • Технические характеристики нагрузки электронной PEL-73021H:

    Параметр PEL-73021H PEL-73041H PEL-73111H PEL-73211H
    Входные параметры
    Мощность 175 Вт 350 Вт 1050 Вт 2100 Вт
    Ток в нагрузке 0 … 8,75 А 0 … 17,5 А 0 … 52,5 А 0 … 105 А
    Напряжение на нагрузке 5… 800 В 5… 800 В 5… 800 В 5… 800 В
    Минимальное рабочее напряжение 5 В при 8,75 А
    2,5 В при 4,375 А
    5 В при 17,5 А
    2,5 В при 8,75 А
    5 В при 52,5 А
    2,5 В при 26,25 А
    5 В при 105 А
    2,5 В при 52,5 А
    Паралелльное подключение
    Максимальная мощность 875 Вт 1750 Вт 5250 Вт 9,45 кВт
    Режим стабилизации напряжения
    Диапазон установки H: 5 … 800 В
    L: 5… 80 В
    H: 5 … 800 В
    L: 5… 80 В
    Дискретность установки H: 20 мВ / L: 2 мВ -
    Погрешность установки ± (0,2% * U уст + 0,2 % * U конечн)
    Режим стабилизации электрического сопротивления (Статический режим)
    Диапазон установки (Ом) Н 1,75 См … 30 мкСм
    (571 Ом … 33,3 МОм)
    3,5 См … 60 мкСм
    (285 мОм … 16,6 кОм)
    10,5 См … 180 мкСм
    (95,2 мОм … 5,55 кОм)
    21 См … 360 мкСм
    (95,2 мОм … 2,777 кОм)
    Диапазон установки (Ом) M 1,75 мСм … 3 мкСм
    (5,71 Ом … 333 МОм)
    350 мСм … 6 мкСм
    (2,85 мОм … 166 кОм)
    1,05 См … 18 мкСм
    (952 мОм … 55,5 кОм)
    2,1 См … 36 мкСм
    (476 мОм … 27,77 кОм)
    Диапазон установки (Ом) L 17,5 мСм … 0,3 мкСм
    (57,1 Ом … 3,33 МОм)
    35 мСм … 0,6 мкСм
    (28 мОм … 1,66 МОм)
    105 См … 1,8 мкСм
    (9,52 Ом … 555 кОм)
    210 См … 3,6 мкСм
    (4,76 Ом … 277,7 кОм)
    Дискретность установки 30/ 3/ 0,3 мкСм 60 / 6/ 0,6 мкСм 180/ 18/ 1,8 мкСм -
    Погрешность установки ± (0,5% * R уст + 0,5 % R конечн) + Uвх /3,24 МОм ± (1,2% * R уст + 1,1% R конечн)
    Режим стабилизации электрического сопротивления (Динамический режим)
    Диапазон скорости H 0,014 … 14,000 мА/мкс 0,028 …28,00 мА/мкс 0,084 … 84,00 мА/мкс -
    Диапазон скорости M 0,0014 … 1,4000 мА/мкс 0,028 … 2,800 мА/мкс 0,0084 … 8,400 мА/мкс -
    Диапазон скорости L 0,1400 … 140,00 мкА/мкс 0,280 … 280,0 мкА/мкс 0,00084 … 0,8400 мкА/мкс -
    Погрешность установки скорости ± (10%*Уст + 25 мкСм) -
    Разрешение 0,1 мкА … 1 мА 0,2 мкА … 2 мА 0,6 мкА … 6 мА -
    Диапазон установки периода (T1 и Т2) 0,025 мСм … 10 мСм
    10 мс … 60 с
    Погрешность установки тока 0,4 % от предела
    Дискретность установки периода 1 мкс / 1 мс
    Погрешность ± 100 ppm
    Режим стабилизации силы тока, статический режим
    Диапазон установки H 0 … 8,75 А 0 … 17,5 А 0 … 52,5 А 0 … 105 А
    Диапазон установки M 0 … 875 мА 0 … 1,75 А 0 … 5,25 А 0 … 10,5 А
    Диапазон установки L 0 … 87,5 мА 0 … 175 А 0 … 525 мА 0 … 1,05 А
    Дискретность установки 300/ 30/ 3 мкА 600/ 60/ 6 мкА 2 мА/ 200/ 20 мкА -
    Погрешность установки ± (0,2%*Iуст+0,1%*I конечн) + Uвх/3,24 МОм
    При параллельном объединении: ± (1,2%*Iуст+1,1%*I конечн)
    ± (1,2%*Iуст+ 1,1%*I конечн)
    Защита
    OVP Регулируемая, Отключение нагрузки при 110% от номинального напряжения -
    OCP 0,0060 … 9,6252 А 0,0120 … 19,2504 А 0,050 … 57,750 А -
    OPP 0,1 … 192,5 Вт 0,3 … 385 Вт 1 … 1155 Вт -
    OHP Отключение нагрузки при достижении температуры радиатора 95°C -
    UVP 0 … 840 В, отключении нагрузки при обнаружении заданного значения -
    REV По внутреннему диоду. Отключение нагрузки при неверном подключении -
    Общие данные
    Напряжение питания 90 ~ 132 В / 80 ~ 250 В; 47 ~ 63 Гц
    Интерфейсы USB ,RS-232, аналоговое управление, GPIB (опция)
    Габаритные размеры PEL-73021H/73041H – 214 х 124 х 400 мм, PEL-73111H – 428 х 124 х 400 мм PEL-73211H - 428 х 128 х 553 мм
    Масса PEL-73021H – 6 кг, PEL-73041H – 7 кг, PEL-73111H – 17 кг, PEL-73211H – 23 кг
