Нагрузки электронные, реостаты

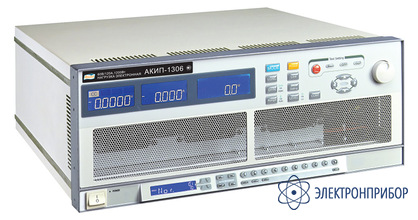

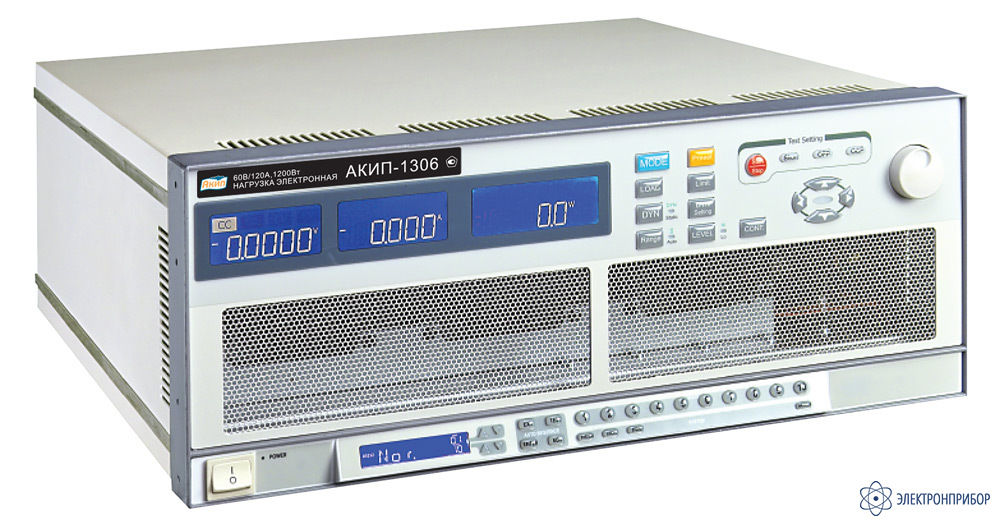

АКИП-1306 — программируемая электронная нагрузка постоянного тока

Код товара: 22466
  • 40237-19

    • Гарантия

      1 год

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      40237-19 до 31.05.2029

    • Производитель

      АКИП

    Сертификаты

    Назначение нагрузки электронной программируемой модульной АКИП-1306:

    Нагрузка электронная программируемая АКИП-1306: Режимы работы нагрузки: постоянное напряжение, постоянный ток, постоянное сопротивление; Характер нагрузки: статическая, динамическая; Входные параметры нагрузки: Постоянное напряжение до 60 В, Ток до 120 А, Мощность до 1200 Вт; Дискретная установка входных параметров (непосредственным набором на клавиатуре или в пошаговом режиме); Динамический режим работы (50 мкс … 10 с); Установка ограничения по мощности; Одновременное отображение тока, напряжения, мощности (4,5 разряда); 4-х проводная схема подключения; Интерфейс RS-232, КОП; Масса 19,4 кг.

  • Технические характеристики нагрузки электронной программируемой модульной АКИП-1306:

    Параметр Значения
    ВХОДНЫЕ ПАРАМЕТРЫ
    Напряжение на нагрузке 60 В
    Ток в нагрузке 120 А
    Потребляемая мощность 1200 Вт
    РЕЖИМ ПОСТОЯННОГО НАПРЯЖЕНИЯ
    Диапазон установки 0...60 В
    Погрешность установки ±(0,1%*Uуст+0,1%*Uконечн)
    Дискретность установки 0,016 В
    РЕЖИМ ПОСТОЯННОГО СОПРОТИВЛЕНИЯ
    Диапазон установки (Ом) 0,0268...875
    Погрешность установки ±(0,2%*Rуст+0,2%*Rконечн)
    Дискретность установки 0,134 мОм
    РЕЖИМ ПОСТОЯННОГО ТОКА, СТАТИЧЕСКИЙ РЕЖИМ
    Диапазон установки 0...12 / 120 А
    Погрешность установки ±(0,2%*Iуст+0,2%*Iконечн)
    Дискретность установки 3,2 / 32 мА
    РЕЖИМ ПОСТОЯННОГО ТОКА, ДИНАМИЧЕСКИЙ РЕЖИМ
    Диапазон периода переключения нагрузки 50 мкс...10 с
    Дискретность установки 10 мкс/ 1 мс
    Диапазон скорости (изменения силы тока) 8-500 мА/мкс (80 мА-5 А/мкс)
    Погрешность ±5% при времени 10 мкс
    РЕЖИМ ПОСТОЯННОЙ МОЩНОСТИ
    Диапазон установки 1200 Вт
    Погрешность установки ±(0,5%*Pуст+0,5%*Pконечн)
    Дискретность установки 0,32 Вт
    ИЗМЕРЕНИЕ НАПРЯЖЕНИЯ
    Диапазон (разрешение) 0…15 В / 60 В (0,0005 / 0,002В)
    Погрешность измерения ±(0,05%*Uизм+0,05%*Uконечн)
    ИЗМЕРЕНИЕ ТОКА
    Диапазон (разрешение) 0...12 / 120 А (0,4 мА /4 мА)
    Погрешность измерения ±(0,2%*Iизм+0,2%*Iконечн)
    ОБЩИЕ ДАННЫЕ
    Интерфейс шасси RS-232, КОП
    Габаритные размеры 483 x 177 x 445 мм
    Масса 19,4 кг

  • Комплект поставки АКИП-1306

    № Наименование Количество
    1. Нагрузка электронная программируемая АКИП-1306 1
    2. Руководство по эксплуатации 1

  • Файлы для АКИП-1306

Файлы для АКИП-1306
