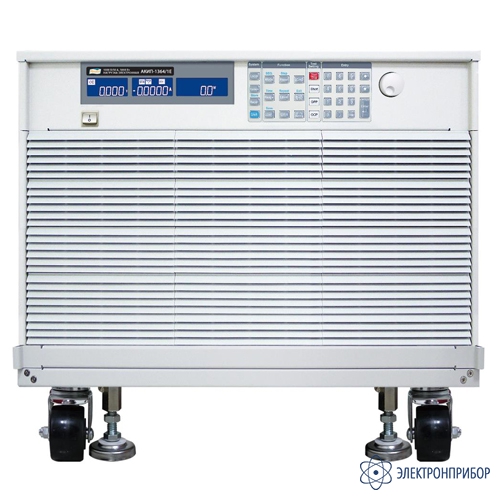

АКИП-1364E — нагрузка электронная

Код товара: 52724
  • 8 вариантов исполнения

    Описание нагрузки электронной АКИП-1364E:

    АКИП-1364E - нагрузка электронная программируемая, выпускается в восьми модификациях.

    Особенности нагрузки электронной АКИП-1364E:

    • Входные параметры нагрузки: постоянное напряжение до 1250 В, ток от 25 до 200 А, мощность от 5 до 40 кВт (в зависимости от модели);
    • 6 режимов работы нагрузки: стабилизация напряжения, стабилизация силы тока, стабилизация электрического сопротивления, стабилизация электрической мощности, динамический режим работы с регулируемой скоростью нарастания нагрузки (50 мкс … 10 с), измерение тока КЗ;
    • Большой ЖК-индикатор: одновременное отображение тока, напряжения, мощности (V/ A/ W - 5 разрядов);
    • Дискретная установка входных параметров (непосредственный набор на клавиатуре или в пошаговом режиме); 4-х проводная схема подключения;
    • Режим защиты от перегрева (OTP), перегрузки по току (ОСР), по напряжению (OVP), по мощности (OPP);
    • Режим MPPT - отслеживание точки максимальной мощности (интервал выборки от 10 мс до 2000 мс);
    • Возможность параллельного подключения до 8 нагрузок, максимальная мощность 320 кВт;
    • Внутренняя память 150 ячеек (профили состояний);
    • Опция: тестирование BMS (плата контроля уровня заряда аккумулятора);
    • Опция: Аварийная остановка, Аналоговое управление;
    • Опция: интерфейс RS232, LAN, GPIB, USB (только взамен).

  • Технические характеристики нагрузки электронной АКИП-1364E:

    Параметр АКИП-1364/1Е АКИП-1364/2Е АКИП-1364/3Е АКИП-1364/4Е АКИП-1364/5Е АКИП-1364/6Е АКИП-1364/7Е АКИП-1364/8Е
    Входные параметры
    Напряжение на нагрузке 1250 В
    Ток в нагрузке 2,5 А, 25 А 5 А, 50 А 7,5 А, 75 А 10 А, 100 А 12,5 А, 125 А 15 А, 150 А 17,5 А, 175 А 20 А, 200 А
    Мощность 5 кВт 10 кВт 15 кВт 20 кВт 25 кВт 30 кВт 35 кВт 40 кВт
    Режим стабилизации силы тока, статический режим
    Пределы установки 2,5 А / 25 А 5 А / 50 А 7,5 А / 75 А 20 А / 100 А 12,5 А / 125 А 15 А / 150 А 17,5 А / 175 А 20 А / 200 А
    Дискретность установки 0,04 мА / 0,4 мА 0,08 / 0,8 мА 0,12 / 1,2 мА 0,16 / 1,6 мА 0,2 / 2,0 мА 0,24 / 2,4 мА 0,28 / 2,8 мА 0,32 / 3,2 мА
    Погрешность установки ±(0,1%*установ.+0,2%*предел)
    Режим стабилизации электрического сопротивления
    Диапазоны установки 60 кОм - 50 Ом;
    50 – 2,502 Ом    		 30 кОм - 25 Ом;
    25 – 1,251 Ом    		 20004 – 16,67 Ом;
    16,67 – 0,834 Ом    		 15 кОм – 12,5 Ом;
    12,5 – 0,627 Ом    		 12 кОм – 10 Ом;
    10 – 0,501 Ом    		 9996 – 8,33 Ом;
    8,33 – 0,417 Ом    		 8568 – 7,14 Ом;
    7,14 – 0,357 Ом    		 7,5 кОм – 6,25 Ом;
    62,5 – 0,315 Ом
    Дискретность установки 0,3334 мкСм;
    0,834 мОм    		 0,6667 мкСм;
    0,417 мОм    		 0,9998 мкСм;
    0,278 мОм    		 1,3333 мкСм;
    0,209 мОм    		 1,6667 мкСм;
    0,167 мОм    		 2,0008 мкСм;
    0,139 мОм    		 2,334 мкСм;
    0,119 мОм    		 2,6667 мкСм;
    0,107 мОм
    Погрешность установки ±(0,2%*установ.+0,2%*предел)
    Режим стабилизации напряжения
    Придел установки 1250 В
    Дискретность установки 20 мВ
    Погрешность установки ±(0,05%*установ.+0,05%*предел)
    Режим стабилизации электрической мощности
    Пределы установки 500 / 5000 Вт 1000 / 10000 Вт 1500 / 15000 Вт 2000 / 20000 Вт 2500 / 25000 Вт 3000 / 30000 Вт 3500 / 35000 Вт 4000 / 40000 Вт
    Дискретность установки 8 / 80 мВт 16 / 160 мВт 24 / 240 мВт 32 / 320 мВт 40 / 400 мВт 48 / 480 мВт 56 / 560 мВт 64 / 640 мВт
    Погрешность установки ±(0,5%*установ.+0,5%*предела)
    Режим стабилизации напряжения + тока
    Пределы установки 1250 В / 25 А 1250 В / 50 А 1250 В / 75 А 1250 В / 100 А 1250 В / 125 А 1250 В / 150 А 1250 В / 175 А 1250 В / 200 А
    Дискретность установки 20 мВ / 0,4 мА 20 мВ / 0,8 мА 20 мВ / 1,2 мА 20 мВ / 1,6 мА 20 мВ / 2,0 мА 20 мВ / 2,4 мА 20 мВ / 2,8 мА 20 мВ / 3,2 мА
    Погрешность установки ±(1,0%*установ.+1,0%*предел)
    Режим стабилизации напряжения + мощности
    Пределы установки 1250 В / 5000 Вт 1250 В / 10000 Вт 1250 В / 15000 Вт 1250 В / 20000 Вт 1250 В / 25000 Вт 1250 В / 30000 Вт 1250 В / 35000 Вт 1250 В / 40000 Вт
    Дискретность установки 20 мВ / 80 мВт 20 мВ / 160 мВт 20 мВ / 240 мВт 20 мВ / 320 мВт 20 мВ / 400 мВт 20 мВ / 480 мВт 20 мВ / 560 мВт 20 мВ / 640 мВт
    Погрешность установки ±(1,0%*установ.+1,0%*предел)
    Режим стабилизации силы тока, динамический режим
    Диапазон периода переключения нагрузки 50 мкс – 9,999 мс/ 99,99 мс/999,9 мс/9999 мс
    Дискретность установки периода 0,001 мс/ 0,01 мс/ 0,1 мс/ 1 мс
    Погрешность 1 мкс/ 10 мкс/ 100 мкс/ 1 мс + 5*10-5
    Диапазон скорости измерения силы тока 0,002 – 0,125 А/мкс;
    0,02 – 1,25 А/мкс    		 0,004 – 0,25 А/мкс;
    0,04 – 2,5 А/мкс    		 0,006 – 0,375 А/мкс;
    0,06 – 3,75 А/мкс    		 0,008 – 0,5 А/мкс;
    0,08 – 5,0 А/мкс    		 0,01 – 0,625 А/мкс;
    0,1 – 6,25 А/мкс    		 0,012 – 0,75 А/мкс;
    0,12 – 7,5 А/мкс    		 0,014 – 0,875 А/мкс;
    0,14 – 8,75 А/мкс    		 0,016 – 1 А/мкс;
    0,16 – 10 А/мкс
    Разрешение 0,0005/ 0,005 А/мкс 0,001/ 0,01 А/мкс 0,0015/ 0,015 А/мкс 0,002/ 0,02 А/мкс 0,0025/ 0,025 А/мкс 0,003/ 0,03 А/мкс 0,0035/ 0,035 А/мкс 0,002/ 0,04 А/мкс
    Минимальное время нарастания 20 мкс
    Диапазоны установки тока 0 – 2,5 А;
    2,5 – 25 А    		 0 – 5 А;
    5 – 50 А    		 0 –7,5 А;
    7,5 – 75 А    		 0 – 10 А;
    10 – 100 А    		 0 – 12,5 А; 12,5 – 125 А 0 – 15 А;
    15 – 150 А    		 0 – 17,5 А;
    17,5 – 175 А    		 0 – 20 А;
    20 – 200 А
    Разрешение 0,04/ 0,4 мА 0,08/ 0,8 мА 0,12/ 1,2 мА 0,16/ 1,6 мА 0,2/ 2,0 мА 0,24/ 2,4 мА 0,28/ 2,8 мА 0,32/ 3,2 мА
    Измерение напряжения
    Диапазон измерения 0 – 125 В /125 – 1250 В
    Разрешение 2 мВ/ 20 мВ
    Погрешность ±(0,025%*измер.+0,025%*предел)
    Измерение силы тока
    Диапазон измерения 0 – 2,5 А;
    2,5 – 25 А    		 0 – 5 А;
    5 – 50 А    		 0 –7,5 А;
    7,5 – 75 А    		 0 – 10 А;
    10 – 100 А    		 0 – 12,5 А;
    12,5 – 125 А    		 0 – 15 А;
    15 – 150 А    		 0 – 17,5 А;
    17,5 – 175 А    		 0 – 20 А;
    20 – 200 А
    Разрешение 0,04/ 0,4 мА 0,08/ 0,8 мА 0,12/ 1,2 мА 0,16/ 1,6 мА 0,2/ 2,0 мА 0,24/ 2,4 мА 0,28/ 2,8 мА 0,32/ 3,2 мА
    Погрешность измерения ±(0,1%*измер+0,1%*предел)
    Измерение мощности
    Пределы измерения 500 / 5000 Вт 1000/ 10000 Вт 1500/ 15000 Вт 2000/ 20000 Вт 2500/ 25000 Вт 3000/ 30000 Вт 3500/ 35000 Вт 4000/ 40000 Вт
    Разрешение 0,1 / 1 Вт
    Погрешность ±(0,125%*измер+0,125%*предел)
    Общие характеристики
    Измерение тока КЗ 25 А 50 А 75 А 100 А 125 А 150 А 175 А 200 А
    Интерфейс (опция) RS-232, USB, GPIB, LAN (1 слот для установки)
    Потребляемая мощность 600 Вт 1000 Вт 1450 Вт 1900 Вт 2350 Вт 2800 Вт 3250 Вт 3700 Вт
    Габаритные размеры, мм 573x647x766 573x647x766 728x647x766 885x647x766 1041x647x766 1197x647x766 1353x647x766 1509x647x766
    Габаритные размеры без колес, мм 469x647x766 469x647x766 625x647x766 781x647x766 937x647x766 1093x647x766 1249x647x766 1405x647x766
    Масса 100 кг 130 кг 170 кг 220 кг 280 кг 340 кг 390 кг 430 кг

  • Комплект поставки АКИП-1364E

    № Наименование Количество
    1 Нагрузка электронная АКИП-1364E в соответствующей модификации 1
