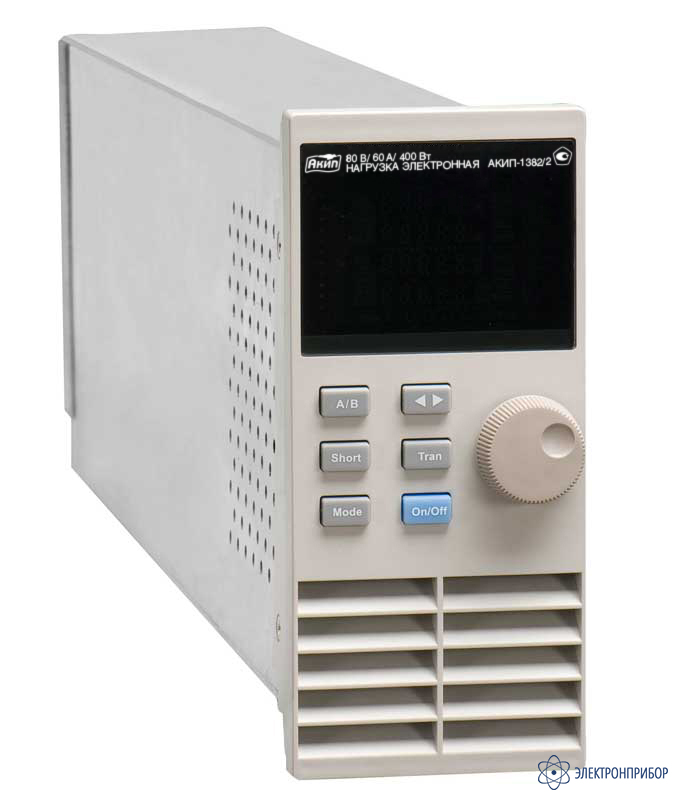

АКИП-1382/2 — нагрузка электронная программируемая постоянного тока
Код товара: 49606-
-
Гарантия
1 год
-
Межповерочный интервал
1 год
-
Госреестр СИ РФ
85936-22 до 22.06.2027
-
Производитель
Особенности нагрузки электронной программируемой постоянного тока АКИП-1382/2:
- Входные параметры модулей: постоянное напряжение до 80/ 500 В, ток до 20/ 30/ 40/ 60/ 120 А, мощность до 200/ 300/ 400/ 500/ 600 Вт;
- Режимы работы нагрузки: постоянное напряжение (CV), постоянный ток (СС), постоянное сопротивление (CR), постоянная мощность (CP), постоянный импеданс (CZ), динамический режим (до 25 кГц);
- CR-LED режим (тест устройств питания с/д);
- Защита от перегрева (OTP), перегрузки по току (ОСР), по мощности (OPP), от перенапряжения (OVP), и от переполюсовки;
- Высокая скорость (до 1 кГц) и разрешение измерений (0,1 мВ/ 0,01 мА);

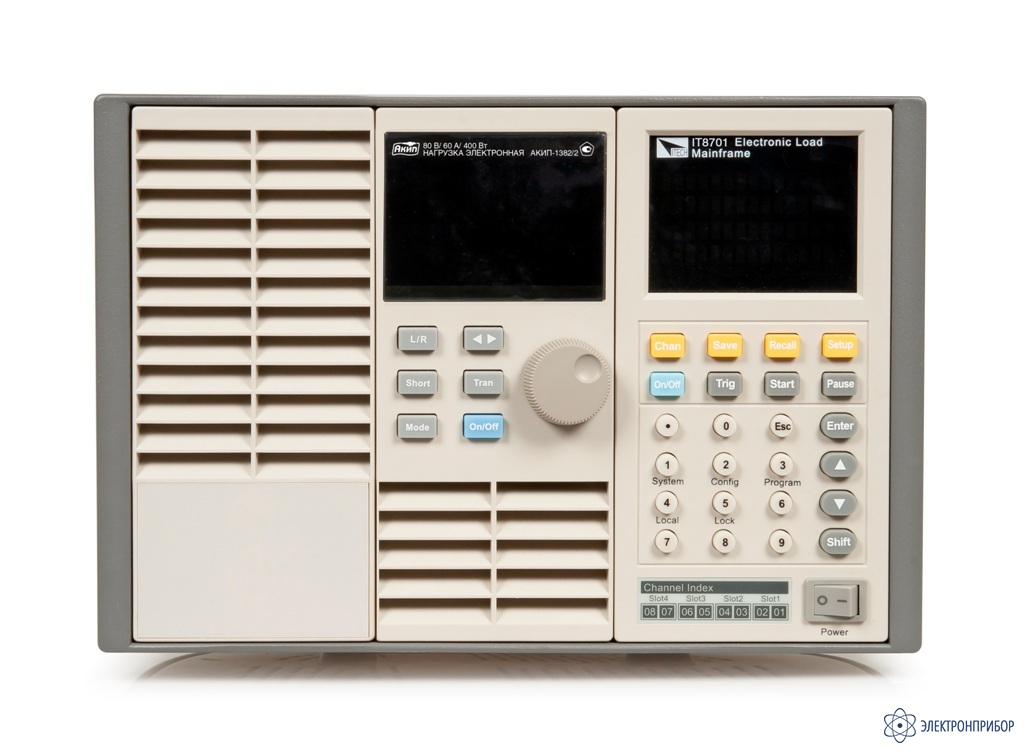

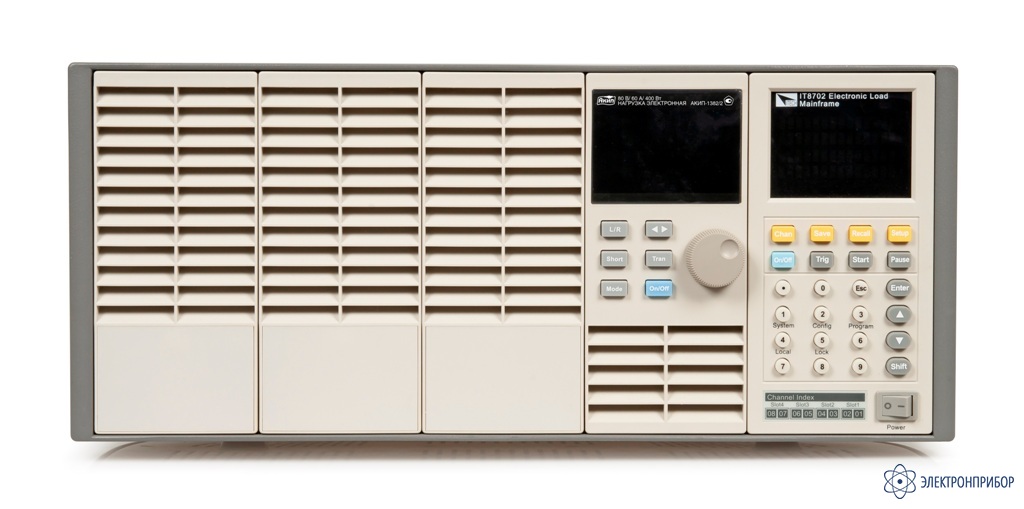

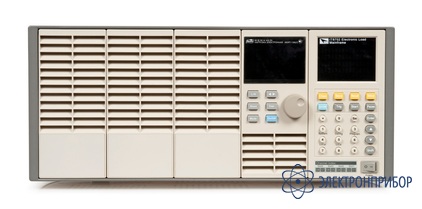

- Совместимость: головное шасси IT8702 (на 4 модуля) и шасси расширения до 16 каналов IT8703 (на 4 модуля);
- Функция имитации короткого замыкания;
- Внутренняя память (запись/вызов профилей настроек): 100 ячеек;
- Подключение по 4-проводной схеме;
- Функция пошагового программирования;
- Интерфейсы управления: RS-232, GPIB, USB, LAN.
-
-
Технические характеристики нагрузки электронной программируемой постоянного тока АКИП-1382/2:
Параметр АКИП-1382 АКИП-1382/1 АКИП-1382/2 АКИП-1382/3 АКИП-1382/4 Входные параметры Напряжение на нагрузке (максимальное) 80 В 500 В 80 В 500 В 80 В Ток в нагрузке (максимальное) 40 А 20 А 60 А 30 А 120 А Мощность 200 Вт 300 Вт 400 Вт 500 Вт 600 Вт Режим стабилизации напряжения (CV) Диапазон установки 0…18/ 80 В 0…18/ 500 В 0…18/ 80 В 0…18/ 500 В 0…18/ 80 В Дискретность установки 1/ 10 мВ 1/ 10 мВ 1/ 10 мВ 1/ 10 мВ 1/ 10 мВ Погрешность установки ±(0,05%∙Uуст + 0,02%∙Uконечн) на нижнем пределе установки/
±(0,05%∙Uуст + 0,025%∙Uконечн) на верхнем пределе установкиРежим стабилизации силы тока (CС) Диапазон установки 0…4/ 40 А 0…3/ 20 А 0…6/ 60 А 0…3/ 30 А 0…12/ 120 А Дискретность установки 0,1/ 1 мА 0,1/ 1 мА 0,1/ 1 мА 0,1/ 1 мА 0,1/ 1 мА Погрешность установки ±(0,05%∙Iуст + 0,05%∙Iконечн) ±(0,1%∙Iуст + 0,1%∙Iконечн) Режим постоянного сопротивления (CR) Диапазон установки 0,05 Ом … 7,5 кОм 0,25 Ом … 7,5 кОм 0,05 Ом … 7,5 кОм 0,2 Ом … 10 кОм 0,2 Ом … 7,5 кОм Дискретность установки 16 бит Погрешность установки ±(0,01% ∙ Rуст + 0,08% ∙ Rконечн) в диапазоне 0,05…10 Ом;
±(0,01% ∙ Rуст + 0,0008% ∙ Rконечн) в диапазоне 10 Ом…7,5 кОмДинамический режим (CC) Диапазон установки времени Т1 – Т2 20 мкс…3600 с (разрешение 1 мкс) Скорость нарастания тока 0,0001…2,5 А/ мкс в зависимости от модели Измерение напряжения Диапазон (разрешение) 0…18/ 80В
(0,1 / 1 мВ)0…18/ 500В
(0,1/ 1 мВ)0…18/ 500В
(0,1/ 1 мВ)0…18/ 500 В
(0,1 / 1 мВ)0…18 В/ 80В
(0,1 / 1 мВ)Погрешность измерения ±(0,025%*Uизм+0,025%*Uконечн) Измерение силы тока Диапазон (разрешение) 0…4/ 40 А
(0,01/ 0,1 мА)0…3/ 20 А
(0,01/ 0,1 мА)0…6/ 60 А
(0,1/ 1 мА)0…3/ 30 А
(0,01/ 0,1 мА)0…12/ 120 А
(0,1/ 1 мА)Погрешность измерения ±(0,05%*Iизм+0,05%*Iконечн) Измерение мощности Диапазон (разрешение) 0…200 Вт
(10 мВ)0…300 Вт
(10 мВ)0…400 Вт
(10 мВ)0…500 Вт
(10 мВ)0…600 Вт
(10 мВ)Погрешность измерения ±(0,2%*Pизм+0,2%*Pконечн) Общие данные Интерфейс шасси RS-232, GPIB, USB, LAN Программирование 2…84 шага (длительность шага 20 мкс…1 ч) Габаритные размеры модуль - 82 x 183 x 573 мм,
шасси (IT8702 или IT8703) - 445 х 183 х 573 ммМасса Модуль - 5 кг;
шасси - 10 кг -
Комплект поставки АКИП-1382/2
№ Наименование Количество 1 Нагрузка электронная программируемая АКИП-1382/2 1 -
