Нагрузки электронные, реостаты

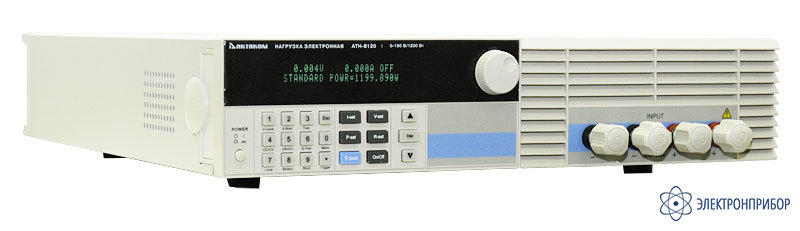

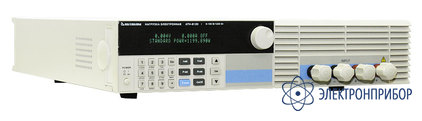

АТН-8120 — электронная программируемая нагрузка

Код товара: 23007
    • Гарантия

      12 месяцев

    • Межповерочный интервал

      12 месяцев

    • Госреестр СИ РФ

      50595-12 до 15.05.2022

    • Производитель

      АКТАКОМ

    Назначение электронной программируемой нагрузки АТН-8120:

    Программируемая электронная нагрузка предназначена для работы в качестве нагрузки при испытании, настройке и регулировки блоков питания, усилителей, звуковоспроизводящей аппаратуры и других радиотехнических устройств с напряжением питания до 120 В, током нагрузки до 240 А, потребляемая мощность до 1200 Вт.

    Особенности электронной программируемой нагрузки АТН-8120:

    • VFD-дисплей;
    • Разрешение 10 мВ/10 мА;
    • Режимы работы нагрузки: стабилизация напряжения на нагрузке, стабилизация тока нагрузки, стабилизация сопротивления нагрузки;
    • Выходные параметры нагрузки: напряжение 0...120 В, ток 1 мА...240 А, мощность 1200 Вт;
    • Дискретная установка входных параметров (непосредственным набором на клавиатуре или в пошаговом режиме);
    • Дискретность установки параметров нагрузки 1 мВ/1 мА/0,001 Ом;
    • Установка ограничений по мощности;
    • RS-232.
  • Технические характеристики электронной программируемой нагрузки АТН-8120:

    Параметр Значение
    ВЫХОДНЫЕ ПАРАМЕТРЫ
    Напряжение на нагрузке 0...120 В
    Ток в нагрузке 1 мА...240 А
    Потребляемая мощность 1200 Вт
    СТАБИЛИЗАЦИЯ НАПРЯЖЕНИЯ
    Диапазон установки 0,1...18 В/0,1...120 В
    Погрешность установки ±(0,05%+0,025% от полн. шкалы)
    Дискретность установки 10 мВ
    СТАБИЛИЗАЦИЯ ТОКА
    Диапазон установки 0...24 А/0...240 А
    Погрешность установки ±(0,1%+0,1% от полн. шкалы)
    Дискретность установки 10 мА
    СТАБИЛИЗАЦИЯ СОПРОТИВЛЕНИЯ
    Диапазон установки 0,1...10 Ом/10...99 Ом/100...999 Ом/1...4 кОм
    Погрешность установки ±(1%+0,8% от полн. шкалы)
    Дискретность установки 0,001 Ом/0,01 Ом/0,1 Ом/1 Ом
    ОГРАНИЧЕНИЕ ПО МОЩНОСТИ
    Диапазон установки 0...100 Вт/100...1200 Вт
    Погрешность установки ±(1%+0,1% от полн. шкалы)
    Дискретность установки 1 мВт/100 мВт
    ИЗМЕРЕНИЕ НАПРЯЖЕНИЯ
    Диапазон 0...18 В/0...120 В
    Погрешность измерения ±(0,02%+0,025% от полн. шкалы)
    ИЗМЕРЕНИЕ ТОКА
    Диапазон 0...24 А/0...240 А
    Погрешность измерения ±(0,2%+0,15% от полн. шкалы)
    ИЗМЕРЕНИЕ МОЩНОСТИ
    Диапазон 0...100 Вт/100...1200 Вт
    Погрешность измерения ±(1%+0,1% от полн. шкалы)
    ТЕСТИРОВАНИЕ БАТАРЕЙ
    Входное напряжение 0,8...120 В
    Макс. измеряемая емкость 999 АЧ
    Разрешение 10 мА
    Таймер 1...60000 с.
    ОБЩИЕ ХАРАКТЕРИСТИКИ
    Питание 110 В/220 В
    Габаритные размеры 429 х 88 х 354 мм
    Масса 30 кг
  • Комплект поставки АТН-8120

    Наименование Количество
    1. Электронная программируемая нагрузка АТН-8120 1
    2. Кабель питания 1
    3. Руководство по эксплуатации 1
