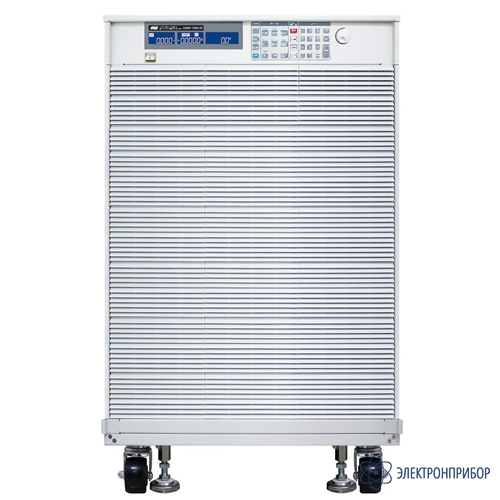

АКИП-1365E — нагрузка электронная

Код товара: 52749
  • 2 варианта исполнения

    Описание нагрузки электронной АКИП-1365E:

    АКИП-1365E - нагрузка электронная программируемая, выпускается в двух модификациях: АКИП-1365/1Е и АКИП-1365/2Е.

    Особенности нагрузки электронной АКИП-1365E:

    • Входные параметры нагрузки: постоянное напряжение до 1250 В, ток до 250/ 300 А, мощность до 50/ 60 кВт (в зависимости от модели);
    • Возможность параллельного подключения для увеличения мощности: до 8 однотипных нагрузок максимум в режиме «Ведущий -ведомый» (макс. до 480 кВт);
    • 6 режимов работы нагрузки: стабилизация напряжения, стабилизация силы тока, стабилизация электрического сопротивления, стабилизация электрической мощности, динамический режим работы с регулируемой скоростью нарастания нагрузки (50 мкс … 10 с), измерение тока КЗ;
    • Большой ЖК-индикатор: одновременное отображение тока, напряжения, мощности (V/ A/ W - 5 разрядов);
    • Дискретная установка входных параметров (непосредственный набор на клавиатуре или в пошаговом режиме);
    • 4-х проводная схема подключения;
    • Режим защиты от перегрева (OTP), перегрузки по току (ОСР), по напряжению (OVP), по мощности (OPP);
    • Режим MPPT - отслеживание точки максимальной мощности (интервал выборки от 10 мс до 2000 мс);
    • Внутренняя память 150 ячеек (профили состояний);
    • Опция: Аварийная остановка, Аналоговое управление;
    • Опция: интерфейс RS232, LAN, GPIB, USB (только взамен)

  • Технические характеристики нагрузки электронной АКИП-1365E:

    Параметр АКИП-1365/1Е АКИП-1365/2Е
    Входные параметры
    Напряжение на нагрузке 1250 В
    Ток в нагрузке 0 - 25 А;
    0 - 250 А    		 0 - 30 А;
    0 - 300 А
    Мощность 50 кВт 60 кВт
    Режим стабилизации силы тока /CC, статический режим
    Диапазон установки 25 А;
    250 А    		 30 А;
    300 А
    Дискретность установки 0,42 мА;
    4,2 мА    		 0,48 мА;
    4,8 мА
    Погрешность установки ±(0,1%*уст.+0,2%*предел)
    Режим стабилизации электрического сопротивления / CR
    Диапазон установки 5712 – 4, Ом;
    4,76 – 0,24 Ом    		 5004 – 4,17 Ом;
    4,17 – 0,21 Ом
    Дискретность установки 3,5014 мкСм;
    0,08 мОм    		 3,9968 мкСм;
    0,07 мОм
    Режим стабилизации напряжения / CV
    Диапазон установки 0 – 1250 В
    Дискретность установки 20 мВ
    Погрешность установки ±(0,05%*уст.+0,05%*предел)
    Режим стабилизации электрической мощности / CP
    Диапазон установки 5 кВт;
    50 кВт    		 6 кВт;
    60 кВт
    Дискретность установки 84 мВт;
    840 мВт    		 96 мВт;
    960 мВт
    Погрешность установки ±(0,5%*уст.+0,5%*предела)
    Режим стабилизации напряжения + тока (CV + CC)
    Пределы установки 1250 В;
    250 А    		 1250 В;
    300 А
    Дискретность установки 20 мВ;
    4,2 мА    		 20 мВ;
    4,8 мА
    Погрешность установки ±(1%*уст.+1%*предел)
    Режим стабилизации напряжения + мощности (CV + CP)
    Пределы установки 1250 В;
    50 кВт    		 1250 В;
    60 кВт
    Дискретность установки 20 мВ;
    840 мВт    		 20 мВ;
    960 мВт
    Погрешность установки ±(1%*уст.+1%*предел)
    Режим стабилизации силы тока, динамический режим / DYNAMIC
    Диапазон периода переключения нагрузки 50 мкс - 9,999 мс/ 99,99 мс/ 999,9 мс/ 9999 мс
    Дискретность установки периода 0,001 мс/ 0,01 мс/ 0,1 мс/ 1 мс
    Погрешность 1 мкс/ 10 мкс/ 100 мкс/ 1 мс + 5*10-5
    Диапазон скорости изменения силы тока 0,02 – 1,25 А/мкс;
    0,2 – 12,5 А/мкс    		 0,024 – 1,5 А/мкс;
    0,24 – 1,5 А/мкс
    Разрешение 0,005 А/мкс;
    0,05 А/мкс    		 0,006 А/мкс;
    0,06 А/мкс
    Минимальное время нарастания 20 мкс
    Диапазон установки тока 0 – 26,25 А;
    26,25 – 250 А    		 0 – 30 А;
    30 – 300 А
    Разрешение 0,42 мА;
    4,2 мА    		 0,48 мА;
    4,8 мА
    Измерение напряжения
    Диапазон измерения 0 – 125 В / 125 – 1250 В
    Разрешение 2 мВ / 20 мВ
    Погрешность ±(0,025%*изм.+0,025%*предел)
    Измерение силы тока
    Диапазон измерения 0 – 26,25 А;
    26,25 - 250 А    		 0 - 30 А;
    30 - 300 А
    Разрешение 0,42 мА;
    4,2 мА    		 0,48 мА;
    4,8 мА
    Погрешность измерения ±(0,1%*изм.+0,1%*предел)
    Измерение мощности
    Пределы измерения 10 кВт;
    50 кВт    		 10 кВт;
    60 кВт
    Разрешение 0,1 / 1 Вт
    Погрешность ±(0,125%*изм. +0,125%*предел)
    Общие характеристики
    Измерение тока КЗ 250 А 300 А
    Интерфейс (опция) RS-232, USB, GPIB, LAN (1 слот для установки)
    Потребляемая мощность 5450 ВА 6200 ВА
    Габаритные размеры (мм) 1353x853x766 1508x853x766
    Габаритные размеры без колес (мм) 1249x853x766 1405x853x766
    Масса 510 кг 630 кг

  • Комплект поставки АКИП-1365E

    № Наименование Количество
    1 Нагрузка электронная АКИП-1365E в соответствующей модификации 1
