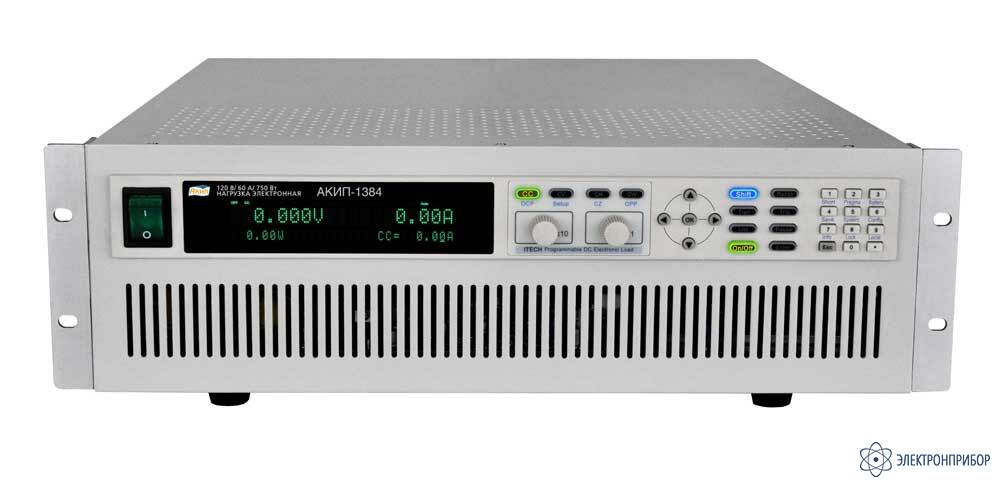

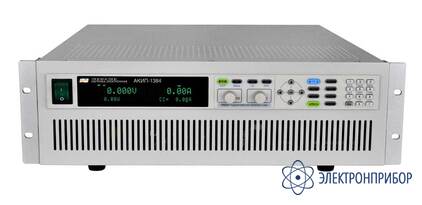

АКИП-1384/5 — нагрузка электронная программируемая постоянного тока

Код товара: 49616
  • 2-3 дня
    73142-18

    • Гарантия

      1 год

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      73142-18 до 16.11.2029

    • Производитель

      АКИП

    Сертификаты

    Особенности нагрузки электронной программируемой постоянного тока АКИП-1384/5:

    • Входные параметры: постоянное напряжение до 500 В, ток до 240 А, мощность до 3600 Вт;
    • Режимы работы нагрузки: постоянное напряжение (CV), постоянный ток (СС), постоянное сопротивление (CR), постоянная мощность (CP), динамический режим (до 25 кГц), LED режим (тест устройств питания с/д);
    • Защита от перегрева (OTP), перегрузки по току (ОСР), по напряжению (OVP), по мощности (OPP) и от переполюсовки;
    • Высокая скорость (до 50 кГц) и разрешение измерений (1 мВ/ 1 мА);
    • Встроенный генератор импульсов для работы в непрерывном, импульсном и переходном режимах;
    • Функции тестирования батарей и имитации короткого замыкания;
    • Дискретная установка входных параметров (непосредственный набор на клавиатуре или в пошаговом режиме);
    • Интерфейс внешнего аналогового управления и контроля;
    • Яркий контрастный вакуумно-флуоресцентный дисплей;
    • 4-х проводная схема подключения;
    • Внутренняя память (запись/вызов профилей настроек): 100 ячеек;
    • Интеллектуальная система охлаждения;
    • Интерфейсы: RS-232, USB, GPIB.

  • Технические характеристики нагрузки электронной программируемой постоянного тока АКИП-1384/5:

    Параметр АКИП-1384/3 АКИП-1384/4 АКИП-1384/5
    Входные параметры
    Напряжение на нагрузке 0…500 В 0…120 В 0…500 В
    Ток в нагрузке 0…100 А 0…240 А 0…120 А
    Мощность 2500 Вт 3000 Вт 3600 Вт
    Режим постоянного напряжения (CV)
    Диапазон установки 0…50/ 500 В 0…18/ 0…120 В 0…50/ 500 В
    Погрешность установки ±(0,025%∙Uуст + 0,05%∙Uконечн)
    Дискретность установки 1/ 10 мВ
    Режим постоянного тока (CС)
    Диапазон установки 0…10/ 0…100 А 0…24/ 0…240 А 0…12/ 0…120 А
    Погрешность установки ±(0,05%∙Iуст + 0,05%∙Iконечн)
    Дискретность установки 1 / 10 мА
    Режим постоянного сопротивления (CR)
    Диапазон установки 0,03 (от 0,01 Ом для АКИП-1384/4)…10 Ом/ 10 Ом…7,5 кОм
    Погрешность установки ±(0,01% ∙ Rуст + 0,08% ∙ Rконечн) в диапазоне 0,01…10 Ом;
    ±(0,01% ∙ Rуст + 0,0008% ∙ Rконечн) в диапазоне 10 Ом…7,5 кОм
    Дискретность установки 16 бит
    Режим постоянной мощности (CP)
    Диапазон установки 0…2500 Вт 0…3000 Вт 0…3600 Вт
    Погрешность установки ±(0,2% ∙ Pуст + 0,2% ∙ Pконечн)
    Дискретность установки 10 мВт 100 мВт
    Динамический режим (CC)
    Диапазон установки времени Т1 – Т2 20 мкс…3600 с (разрешение 1 мкс)
    Скорость нарастания тока 0,0001…0,25 А/ мкс в диапазоне 0…6/0…12 А в зависимости от модели;
    0,001…2,5 А/ мкс в диапазоне 0…60/0…120 А в зависимости от модели
    Измерение напряжения
    Диапазон (разрешение) 0…50 В (1 мВ)/
    0…500 В (10 мВ)    		 0…18 В (1 мВ)/
    0…120 В (10 мВ)    		 0…50 В (1 мВ)/
    0…500 В (10 мВ)
    Погрешность измерения ±(0,025% ∙ Uизм+0,025% ∙ Uконечн)
    Измерение тока
    Диапазон (разрешение) 0…10 А (1 мА)/
    100 А (10 мА)    		 0…24 А (1 мА)/
    240 А (10 мА)    		 0…12 А (1 мА)/
    120 А (10 мА)
    Погрешность измерения ±(0,05%∙Iуст + 0,05%∙Iконечн)
    Измерение мощности
    Диапазон (разрешение) 0…2500 Вт (10 мВт) 0…3000 Вт (100 мВт) 0…3600 Вт (100 мВт)
    Погрешность измерения ±(0,2%∙Ризм+0,2%∙Рконечн)
    Общие данные
    Напряжение питания 110/ 220 В, 50 Гц
    Габаритные размеры 795 х 640 х 240 мм 795 х 640 х 340 м 830 х 730 х 750 мм
    Масса 35 кг 37,3 кг 84 кг

  • Комплект поставки АКИП-1384/5

    № Наименование Количество
    1 Нагрузка электронная программируемая АКИП-1384/5 1
