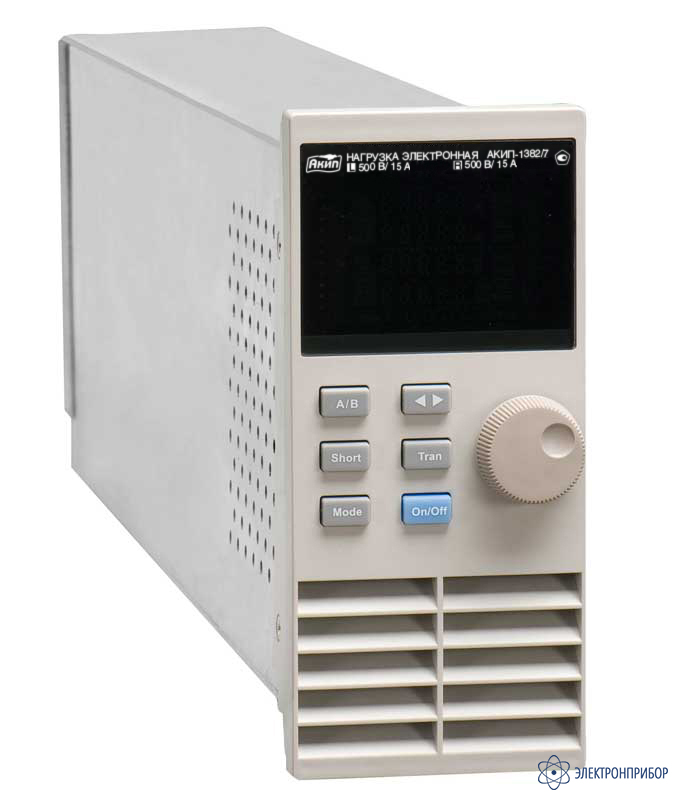

АКИП-1382/7 — нагрузка электронная программируемая постоянного тока

Код товара: 71047
  • 85936-22

    • Гарантия

      1 год

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      85936-22 до 22.06.2027

    • Производитель

      АКИП

    Особенности модуля нагрузки электронной программируемой АКИП-1382/7:

    • Входные параметры модулей: пост. напряжение до 500 В, ток до 15 А, мощность до 300 Вт;
    • Режимы работы нагрузки: постоянное напряжение (CV), постоянный ток (СС), постоянное сопротивление (CR), постоянная мощность (CP), постоянный импеданс (CZ), динамический режим (до 25 кГц);
    • CR-LED режим (тест устройств питания с/д);
    • Защита от перегрева (OTP), перегрузки по току (ОСР), по мощности (OPP), от перенапряжения (OVP), и от переполюсовки;
    • Высокая скорость (до 1 кГц) и разрешение измерений (0,1 мВ/ 0,01 мА);

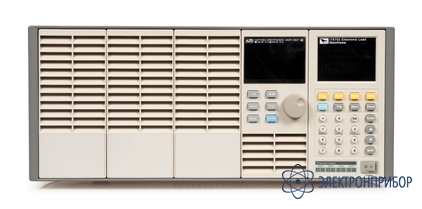

    • Совместимость: головное шасси IT8702 (на 4 модуля) и шасси расширения до 16 каналов IT8702 (на 4 модуля);
    • Функция имитации короткого замыкания;
    • Внутренняя память (запись/вызов профилей настроек): 100 ячеек;
    • Подключение по 4-проводной схеме;
    • Функция пошагового программирования;
    • Интерфейсы управления: RS-232, GPIB, USB, LAN.

  • Технические характеристики модуля нагрузки электронной программируемой АКИП-1382/7:

    Параметр АКИП-1382/5 АКИП-1382/6 АКИП-1382/7
    Входные параметры
    Напряжение на нагрузке (Максимум) 2 х 80 В 2 х 80 В 2 х 500 В
    Ток в нагрузке (Максимум) 2 х 20 А 2 х 45 А 2 х 15 А
    Режим стабилизации напряжения (CV)
    Мощность 250 Вт 300 Вт 300 Вт мощность пропорционально делится на 2 канала На одном канале максимум 250 Вт
    Диапазон установки 0…18/ 80 В 0…18/ 80 В 0…50 / 500 В
    Дискретность установки 1/ 10 мВ
    Погрешность установки ±(0,05%∙Uуст + 0,02%∙Uконечн) на нижнем пределе установки/ ±(0,05%∙Uуст + 0,025%∙Uконечн) на верхнем пределе установки
    Режим стабилизации силы тока (CC)
    Диапазон установки 0…3/ 20 А 0…4,5/ 45 А 0…3 / 15 А
    Дискретность установки 0,1/ 1 мА
    Погрешность установки ±(0,05%∙Iуст + 0,05%∙Iконечн)
    Режим постоянного сопротивления (CR)
    Диапазон установки 0,05 Ом … 10 кОм
    Дискретность установки 16 бит
    Погрешность установки ±(0,01% ∙ Rуст + 0,08% ∙ Rконечн) в диапазоне 0,05…10 Ом; ±(0,01% ∙ Rуст + 0,0008% ∙ Rконечн) в диапазоне 10 Ом…7,5 кОм
    Динамический режим (CC)
    Диапазон установки времени Т1 – Т2 20 мкс…3600 с (разрешение 1 мкс)
    Скорость нарастания тока 0,0001…2 А/ мкс 0,0001…2,5 А/ мкс 0,0001…0,5 А/ мкс
    Измерение напряжения
    Диапазон (разрешение) 0…18/ 80В (0,1 / 1 мВ) 0…50/ 500В (1 / 10 мВ)
    Погрешность измерения ±(0,025%*Uизм+0,025%*Uконечн)
    Измерение силы тока
    Диапазон (разрешение) 0…3/ 20 А (0,01/ 0,1 мА) 0…4,5/ 45 А (0,1/ 1 мА) 0…3/ 15 А (0,01/ 0,1 мА)
    Погрешность измерения ±(0,05%*Iизм+0,05%*Iконечн)
    Измерение мощности
    Диапазон (разрешение) 0…250 Вт (10 мВ) 0…300 Вт (10 мВ) 0…250 Вт (10 мВ)
    Погрешность измерения ±(0,2%*Pизм+0,2%*Pконечн)
    Общие данные
    Интерфейс шасси RS-232, GPIB, USB, LAN
    Программирование 2…84 шага (длительность шага 20 мкс…1 ч)
    Габаритные размеры модуль - 82 x 183 x 573 мм, шасси (IT8702 или IT8703) - 445 х 183 х 573 мм
    Масса Модуль - 5 кг; шасси - 10 кг

  • Комплект поставки АКИП-1382/7

    № Наименование Количество
    1 Нагрузка электронная программируемая АКИП-1382/7 1
