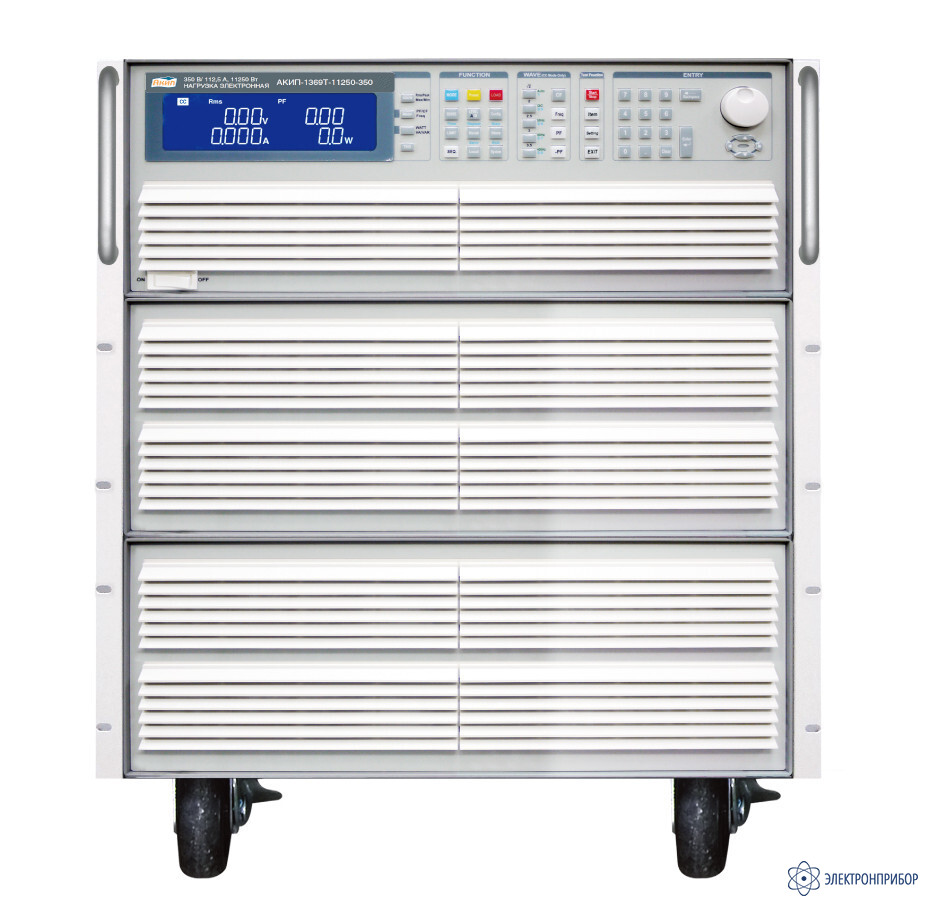

АКИП-1369Т-11250-350 — нагрузка электронная

Код товара: 52785

    • Гарантия

      1 год

    • Производитель

      АКИП

    Особенности нагрузки электронной АКИП-1369Т-11250-350:

    • Входные параметры нагрузок: постоянное напряжение до 350 Вскз/ 500Вdc, ток до 112,5 Аскз / 337,5 Апик, максимальная мощность 22500 Вт (в режиме «Турбо»);
    • Диапазон рабочих частот: DC, 40 … 440 Гц;
    • Режим «Турбо» позволяющий на 1 секунду увеличить мощность нагрузки до 2 раз, для тестирования предохранителей и систем защиты (OCP, OPP) источников питания;
    • Режимы работы нагрузки: стабилизация силы тока, линейная стабилизация силы тока, стабилизация напряжения, стабилизация электрического сопротивления, стабилизация электрической мощности, имитация нагрузки выпрямителя переменного тока;
    • Дискретная установка входных параметров (непосредственный набор на клавиатуре или в пошаговом режиме);
    • Большой ЖК-индикатор: одновременное отображение тока, напряжения, мощности (V/ A/ W - 4 разрядая), дополнительная индикация: частота, коэффициент амплитуды, коэффициент мощности, THD, гармоники тока и напряжения;
    • 4-х проводная схема подключения;
    • Режим защиты от перегрева (OTP), перегрузки по току (ОСР), по напряжению (OVP), по мощности (OPP);
    • Параллельное объединения трех блок по схеме «Звезда» или «Треугольник» для увеличения для имитации 3-х фазной нагрузки;
    • Режим тестирования ИБП (UPS): время разряда, время срабатывания, имитация КЗ;
    • Интерфейс (опции): RS232, LAN, GPIB, USB (только взамен)

  • Технические характеристики нагрузки электронной АКИП-1369Т-11250-350:

    Параметр АКИП-1369Т-5600-350 АКИП-1369Т-7500-350 АКИП-1369Т-11250-350 АКИП-1369Т-15000-350
    Входные параметры
    Напряжение на нагрузке 50 … 350 Вскз / 500 Вdc
    Ток в нагрузке 56 Аскз;
    168 Апик    		 75 Аскз;
    225 Апик    		 112,5 Аскз;
    337,5 Аскз    		 112,5 Аскз;
    337,5 Аскз
    Ток в нагрузке, режим Турбо* 112 Аскз;
    168 Апик    		 150 Аскз;
    225 Апик    		 225 Аскз;
    337,5 Апик    		 225 Аскз;
    337,5 Апик
    Диапазон частот DC, 40…440 Гц (CC,CP), DC…440 Гц (LIN,CR,CV)
    Потребляемая мощность 5600 Вт 7500 В 11250 Вт 15000 Вт
    Потребляемая мощность режим, Турбо* 11200 Вт 15000 Вт 22500 Вт 30000 Вт
    * - функция «Турбо» используется только для следующих режимов работы электронной нагрузки: тестирование BMS (плата контроля уровня заряда аккумулятора) и предохранителей, тест на короткое замыкание с измерением силы тока, тест защиты от перегрузки по току (OCP) или по мощности (OPP).
    Режим стабилизации напряжения
    Диапазон 50 … 350 Вскз / 500 Вdc
    Погрешность установки ±(0,2%*Uуст+0,2%*Uконечн) @ 50/60 Гц
    Дискретность установки 0,1 В
    Режим стабилизации электрического сопротивления
    Диапазон установки 1 Ом...20 кОм 0,8 Ом...16 кОм 0,533 Ом…10,666 кОм
    Погрешность ±(0,2%*Rуст+0,2%*Rконечн) @ 50/60 Гц
    Дискретность установки 0,016666 мС / 16 бит 0,020832 мС / 16 бит 0,031248 мС / 16 бит
    Режим стабилизации силы тока (синус)
    Диапазон установки 0…56 А 0…75 А 0…112,5 А
    Погрешность установки ±(0,1%*Iуст+0,2%*I конечн) @ 50/60 Гц
    Дискретность установки 1 мА / 16 бит 1,25 мА / 16 бит 1,875 мА / 16 бит
    Режим линейной стабилизации силы тока (синус, прямоугольник, шим)
    Диапазон установки 0…56 А 0…75 А 0…112,5 А
    Погрешность установки ±(0,1%*Iуст+0,2%*I конечн) @ 50/60 Гц
    Дискретность установки 1 мА / 16 бит 1,25 мА / 16 бит 1,875 мА / 16 бит
    Режим стабилизации электрической мощности
    Пределы установки 5600 Вт 7500 Вт 11250 Вт 15000 Вт
    Погрешность установки ±(0,2%*Pуст+0,2%*Pконечн) @ 50/60 Гц
    Дискретность установки 0,1 Вт 0,1 Вт 1 Вт 1 Вт
    Коэффициент амплитуды (режимы CC, CP)
    Диапазон установки √2...5
    Погрешность установки (0,5%/Iскз) + 1% от диапазона
    Разрешение 0,1
    Коэффициент мощности (режимы CC, CP)
    Диапазон установки 0…1 Lag (отстающий), Lead (опережающий)
    Погрешность установки 1% от диапазона
    Разрешение 0,01
    ИБП: измерение эффективности (не линейный режим)
    Диапазон частот 40 … 440 Гц (Автовыбор)
    Диапазон силы тока 0 … 56 А 0 … 75 А 0 … 112,5 А
    Диапазон коэффициента мощности 0 … 1
    ИБП: время работы (CC, LIN, CR, CP)
    Диапазон напряжения 50 … 350 Вскз / 500 Вdc
    Время работы 1 … 99999 сек (> 27 часов)
    Тест батареи: разряд (CC, LIN, CR, CP)
    Диапазон напряжения 50 … 350 Вскз / 500 Вdc
    Время работы 1 … 99999 сек (> 27 часов)
    ИБП: время переключения
    Диапазон силы тока 0 … 56 А 0 … 75 А 0 … 112,5 А
    Напряжение 2,5 В
    Время переключения 0,15 … 999,99 мс
    Тест предохранителя
    Максимальный ток (Турбо выкл. / вкл.) 56 Аскз / 112 Аскз 75 Аскз / 150 Аскз 112,5 Аскз / 225 Аскз
    Время срабатывания (Турбо выкл. / вкл.) 0,1 … 9999,9 с / 0,1 … 1 с
    Погрешность измерения ±0,003 с
    Циклы повторения 0 … 255
    Измерение напряжения
    Предел 500 В
    Разрешение 0,01 В
    Погрешность измерения ±(0,025%*Uизм+0,025%*Uконечн)
    Параметры Vrms, V Max / Min, +/-Vpk
    Измерение силы тока
    Предел 28 Аскз / 56 Аскз 37,5 Аскз / 75 Аскз 56,25 Aскз / 112,5 Aскз
    Разрешение 0,6 мА / 1,2 мА 0,8 мА / 1,6 мА 1,2 мА / 2,4 мА
    Погрешность измерения ±(0,1%*Iизм+0,1%*Iконечн) @ 50/60 Гц
    Параметры Irms,I Max / Min,+ / -Ipk
    Измерение мощности
    Диапазон 5600 Вт 7500 Вт 11250 Вт 15000 Вт
    Разрешение 0,1 Вт 0,125 Вт 0,1875 Вт 0,25 Вт
    Погрешность измерения ±(0,2%*Iизм+0,2%*Iконечн)
    Измерение коэффициента мощности
    Диапазон ± 0,000 … 1,000
    Погрешность измерения ±(0,002 + (0,001 / PF)*F)
    Измерение частоты
    Диапазон 40 ... 400 Гц
    Погрешность 0,1%
    Общие характеристики
    Интерфейс шасси (опции) RS232, LAN, GPIB (используется только один адрес (листание/listen)), USB (только взамен)
    Габаритные размеры (мм) 458 x 480 x 590 636 x 480 x 590 814 x 480 x 590
    Масса (кг) 58 70 105 140

  • Комплект поставки АКИП-1369Т-11250-350

    № Наименование Количество
    1 Нагрузка электронная АКИП-1369Т-11250-350 1
