АКИП1308ТА, АКИП 1308 ТА, АКИП-1308-ТА,

Нагрузки электронные, реостаты

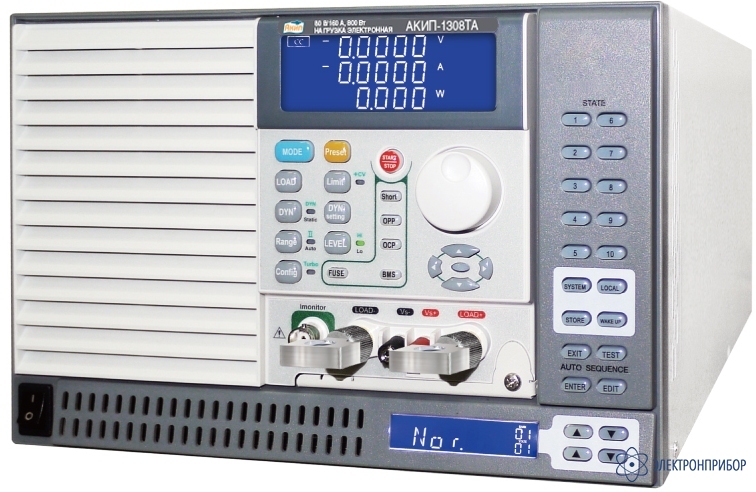

АКИП-1308ТА — нагрузка электронная

Код товара: 52723

    • Гарантия

      1 год

    • Производитель

      АКИП

    Особенности нагрузки электронной АКИП-1308ТА:

    • Моноблочный тип нагрузки;
    • Входные параметры нагрузок: постоянное напряжение до 80 В, ток до 160 А, максимальная мощность 800 Вт;
    • Функция «Турбо» (увеличение мощности нагрузки до 2 раз на 1 секунду (в зависимости от модели)), только для следующих режимов работы: тестирование BMS (плата контроля уровня заряда аккумулятора) и предохранителей, тест на короткое замыкание с измерением силы тока, тест защиты от перегрузки по току (OCP) или по мощности (OPP);
    • 5 режимов работы нагрузки: стабилизация напряжения, стабилизация силы тока, стабилизация электрического сопротивления, стабилизация электрической мощности, динамический режим работы с регулируемой скоростью нарастания нагрузки (10 мкс … 10 с);
    • Дискретная установка входных параметров (непосредственный набор на клавиатуре или в пошаговом режиме);
    • Большой ЖК-индикатор: одновременное отображение тока, напряжения, мощности (V/ A/ W - 5 разрядов);
    • 4-х проводная схема подключения;
    • Режим защиты от перегрева (OTP), перегрузки по току (ОСР), по напряжению (OVP), по мощности (OPP);
    • Внутренняя память 150 ячеек (профили состояний);
    • Мощность шасси: 600 Вт (3305T), 1200 Вт (3300T);
    • Интерфейс (опции): RS232, LAN, GPIB, USB (только взамен).

  • Технические характеристики нагрузки электронной АКИП-1308ТА:

    Параметр АКИП-1308Т АКИП-1308ТА АКИП-1309Т АКИП-1309ТА
    Входные параметры
    Напряжение на нагрузке (макс.) 80 В 500 В
    Ток в нагрузке 160 А 40 А
    Ток в нагрузке, режим Турбо* 320 А 80 А
    Потребляемая мощность 800 Вт
    Потребляемая мощность режим Турбо* 1600 Вт
    * - функция «Турбо» используется только для следующих режимов работы электронной нагрузки: тестирование BMS (плата контроля уровня заряда аккумулятора) и предохранителей, тест на короткое замыкание с измерением силы тока, тест защиты от перегрузки по току (OCP) или по мощности (OPP).
    Режим стабилизации напряжения
    Диапазон установки 0…8,04 В 0…80,4 В 0...60 В 0...500 В
    Погрешность установки ±(0,05%*Uуст+0,05%*Uконечн)
    Дискретность установки 0,134 мВ 1,34 мВ 1 мВ 10 мВ
    Режим стабилизации электрического сопротивления
    Диапазон установки 0,5...30 кОм 0,00416…0,5 Ом 15 Ом…900 кОм 0,15 Ом…15 Ом
    Погрешность установки ±(0,2%*Rуст+0,2%*Rконечн)
    Дискретность установки 0,0166 мСм 0,0083 мОм 0,00111 мСм 0,25 мОм
    Режим стабилизации силы тока, статический режим
    Диапазон установки 0…16,02 0…160,2 А 0…4,02 А 0…40,2 А
    Погрешность установки ±(0,1%*Iуст+0,1%*Iконечн)
    Дискретность установки 0,267 мА 2,67 мА 0,067 мА 0,67 мА
    Режим стабилизации силы тока, динамический режим
    Диапазон периода переключения нагрузки 10 мкс – 9,999 мс/ 99,99 мс/999,9 мс/9999 мс
    Дискретность установки 0,001 мс/ 0,01 мс/ 0,1 мс/ 1 мс
    Диапазон скорости измерения силы тока 10,8…675 мА/мкс 10,8…6750 мА/мкс 2,56…160 мА/мкс 25,6…1600 мА/мкс
    Погрешность ±5%*установ.±10 мкс
    Режим стабилизации электрической мощности
    Пределы установки 0…80,04 Вт 0…800,4 Вт 0…80,04 Вт 0…800,4 Вт
    Погрешность установки ±(0,5%*Pуст+0,5%*Pконечн)
    Дискретность установки 1,334 мВт 13,34 мВт 1,334 мВт 13,34 мВт
    Режим стабилизации напряжения + тока
    Пределы установки 80 В 160 А 500 В 40 А
    Погрешность установки ±(1,0%*установ.+1,0%*предела)
    Дискретность установки 1,34 мВ 2,67 мА 0,01 В 0,67 мА
    Режим стабилизации напряжения + мощности
    Пределы установки 80 В 800 Вт 500 В 800 Вт
    Погрешность установки ±(1,0%*установ.+1,0%*предела)
    Дискретность установки 1,34 мВ 13,34 мВт 0,01 В 13,34 мВт
    Измерение напряжения
    Предел 8,04 В 80,4 В 60 В 500 В
    Разрешение 0,134 мВ 1,34 мВ 1 мВ 10 мВ
    Погрешность измерения ±(0,025%*Uизм+0,025%*Uконечн)
    Измерение силы тока
    Предел 16,02 А 160,2 А 4,02 А 40,2 А
    Разрешение 0,267 мА 2,67 мА 0,067 мА 0,67 мА
    Погрешность измерения ±(0,1%*Iизм+0,1%*Iконечн)
    Измерение мощности
    Диапазон 100 Вт 800 Вт 100 Вт 800 Вт
    Разрешение 1 мВт 10 мВт 1 мВт 10 мВт
    Погрешность измерения ±(0,125%*Iизм+0,125%*Iконечн)
    Общие характеристики
    Интерфейс шасси (опции) RS232, LAN, GPIB (используется только один адрес (листание/listen)), USB (только взамен)
    Габаритные размеры модуля 216,4 x 143 x 418,8 мм 269 x 143 x 486 мм 216,4 x 143 x 418,8 мм 269 x 143 x 486 мм
    Габаритные размеры шасси 3300T (на 2 модуля) - 440 х 177 х 452 мм, 3305T (на 1 модуль) - 269 х 177 х 452 мм
    Масса модуля 7 кг 14,5 кг 7 кг 14,5 кг
    Масса шасси 3300T - 9,3 кг; 3305T – 7,5 кг

  • Комплект поставки АКИП-1308ТА

    № Наименование Количество
    1 Нагрузка электронная АКИП-1308ТА 1

  • Файлы для АКИП-1308ТА

Файлы для АКИП-1308ТА
