IT-8732-B, IT 8732 B

Нагрузки электронные, реостаты

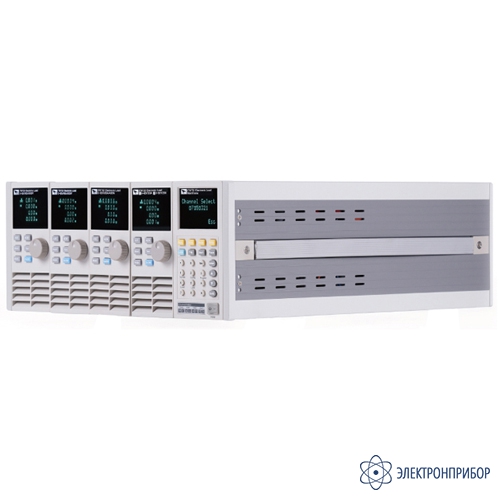

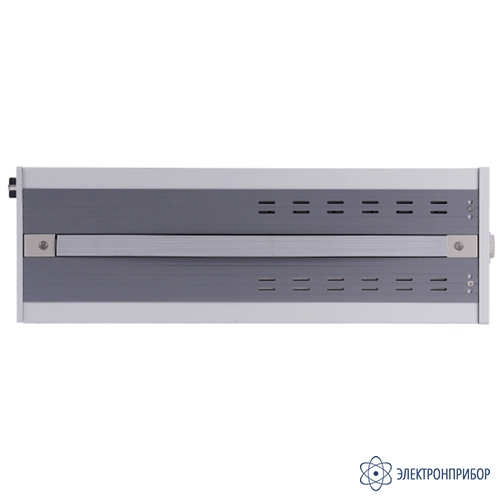

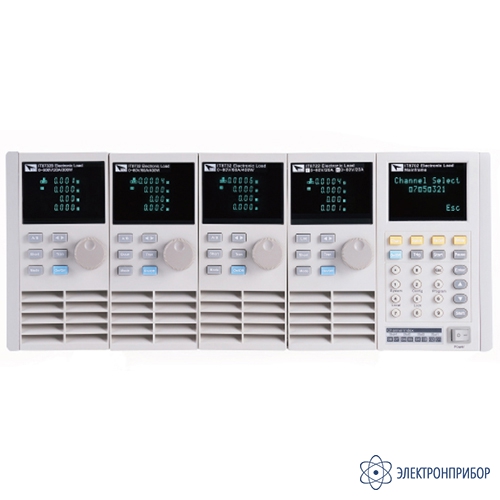

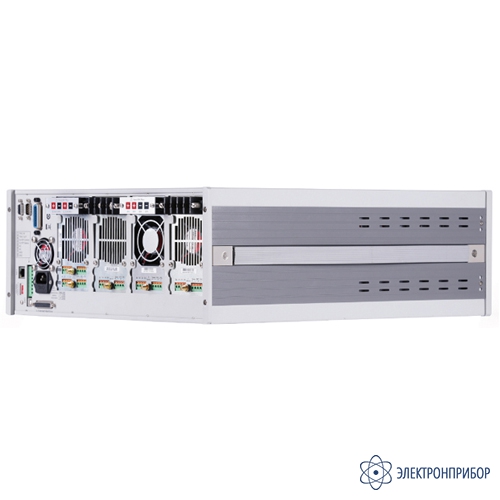

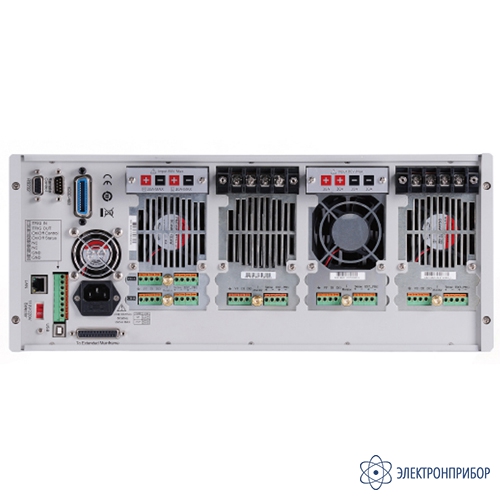

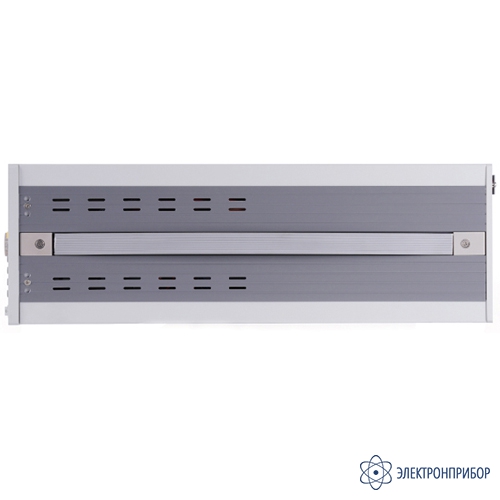

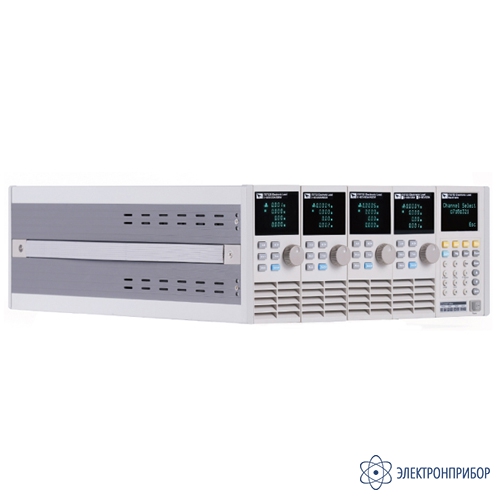

IT8732B — модульная электронная нагрузка

Код товара: 71715

    • Производитель

      ITECH

    Описание модульной электронной нагрузки IT8732B:

    Модульная структура для удовлетворения различных потребностей клиентов и простота в обслуживании. Двойная модуль динамического распределения мощности повысит гибкость употребрения. Главная и разширенная рамка сделает тест удобнее. Очень высокая точность и высокое разрешение (1 мВ и 1 мА). Много функцией утовретворяет разные потребности клиента.

    Особенности модульной электронной нагрузки IT8732B:

    • Модульная структура;
    • Мощность разширенной рамки до 4800W;
    • Рамка вместит 8 и 16 модулей;
    • Двухканальные модули одновреммно отображает данные в каждом модули двойная модуль динамического распределения мощности;
    • Разрешение 0.1mV / 0.01mA;
    • Динамический режим до 25KHz,100KHz и List режим CV/CC/CR;
    • Интерфейс Net/RS232/USB/GPIB.

  • Технические характеристики модульной электронной нагрузки IT8732B:

    Параметр Значение
    Номинальное значение (0～40 °C) Входное напряжение 0~500 В
    Входной ток 0~20 А
    Входная мощность 300 Вт
    Минимальное рабочее напряжение 0,72 В при 3 А 4,8 В при 20 А
    Режим CV Диапазон 0~18 В 0~500 В
    Разрешение 1 мВ 10 мВ
    Точность ±(0.05%+0.02%FS) ±(0.05%+0.025%FS)
    Режим CC Диапазон 0~3A 0~20A
    Разрешение 0.1 мА 1 мА
    Точность ±(0.05%+0.05%FS) ±(0.05%+0.05%FS)
    Режим CR *1 Диапазон 0.25Ω~10Ω 10Ω~7.5KΩ
    Разрешение 16 бит
    Точность 0.01%+0.08S *2 0.01% + 0.0008S
    Режим СP *3 Входное напяжение 300 Вт
    Входной ток 10 мВт
    Входная мощность ±(0.2%+0.2%FS)
    Динамический режим
    Режим CC T1&T2 20uS~3600S /Res:1u S
    Точность 5uS+100ppm
    Подъем / спадающий наклон *4 0.0001~0.1A/uS 0.001~0.8A/uS
    Минимальное время подъема *5 ≒20uS ≒20uS
    Диапазон измерения
    Напряжение обратного считывания Диапазон 0~18 В 0~500 В
    Разрешение 1 мВ 10 мВ
    Точность ±(0.025%+0.025%FS) ±(0.025%+0.025%FS)
    Ток обратного считывания Диапазон 0~3 А 0~20 А
    Разрешение 0.01 мА 0.1 мА
    Точность ±(0.05%+0.05%FS)
    Мощность обратного считывания Диапазон 300 Вт
    Разрешение 10 мВт
    Точность ±(0.2%+0.2%FS)
    Диапазон защиты
    OPP ≒310 Вт
    OCP ≒3.3A ≒22A
    OVP ≒530 В
    OTP ≒85 °C
    Общие характеристики
    Короткое замыкание Ток (CC) ≒3.3/3A ≒22/20A
    Напряжение (CV) 0 В
    Сопротивление (CR) ≒240mΩ
    Входное сопротивление ≒1MΩ
    Габариты 82 х 183 х 573 мм
    Вес 5 кг
    Безопасность CE
    *1 - входное напряжение / ток составляет не менее 10% FS;
    *2 - диапазон сопротивления обратному считыванию составляет: （1/(1/R+(1/R)*0.01%+0.08),1/(1/R-(1/R)*0.01%-0.08)）;
    *3 - входное напряжение / ток составляет не менее 10% FS;
    *4 - диапазон сопротивления обратного считывания - возрастающий / нисходящий наклон: 10%-90% тока, возрастающий наклон от 0 до максимального тока;
    *5 - минимальное время нарастания: 10%-90% текущего времени нарастания.

  • Комплект поставки IT8732B

    № Наименование Количество
    1 Модульная электронная нагрузка IT8732B 1
