АКИП-1306Т — нагрузка электронная

Код товара: 52682

    • Гарантия

      1 год

    • Производитель

      АКИП

    Особенности нагрузки электронной АКИП-1306Т:

    • Входные параметры нагрузок (в зависимости от модели): постоянное напряжение до 80В, ток до 80 А, мощность до 400 Вт;
    • Функция «Турбо» (увеличение мощности нагрузки до 4 раз на 1 секунду (в зависимости от модели)), только для следующих режимов работы: тестирование BMS (плата контроля уровня заряда аккумулятора) и предохранителей, тест на короткое замыкание с измерением силы тока, тест защиты от перегрузки по току (OCP) или по мощности (OPP);
    • 5 режимов работы нагрузки: стабилизация напряжения, стабилизация силы тока, стабилизация электрического сопротивления, стабилизация электрической мощности, динамический режим работы с регулируемой скоростью нарастания нагрузки (10 мкс … 10 с);
    • Дискретная установка входных параметров (непосредственный набор на клавиатуре или в пошаговом режиме);
    • Большой ЖК-индикатор: одновременное отображение тока, напряжения, мощности (V/ A/ W - 5 разрядов);
    • 4-х проводная схема подключения;
    • Режим защиты от перегрева (OTP), перегрузки по току (ОСР), по напряжению (OVP), по мощности (OPP);
    • Внутренняя память 150 ячеек (профили состояний);

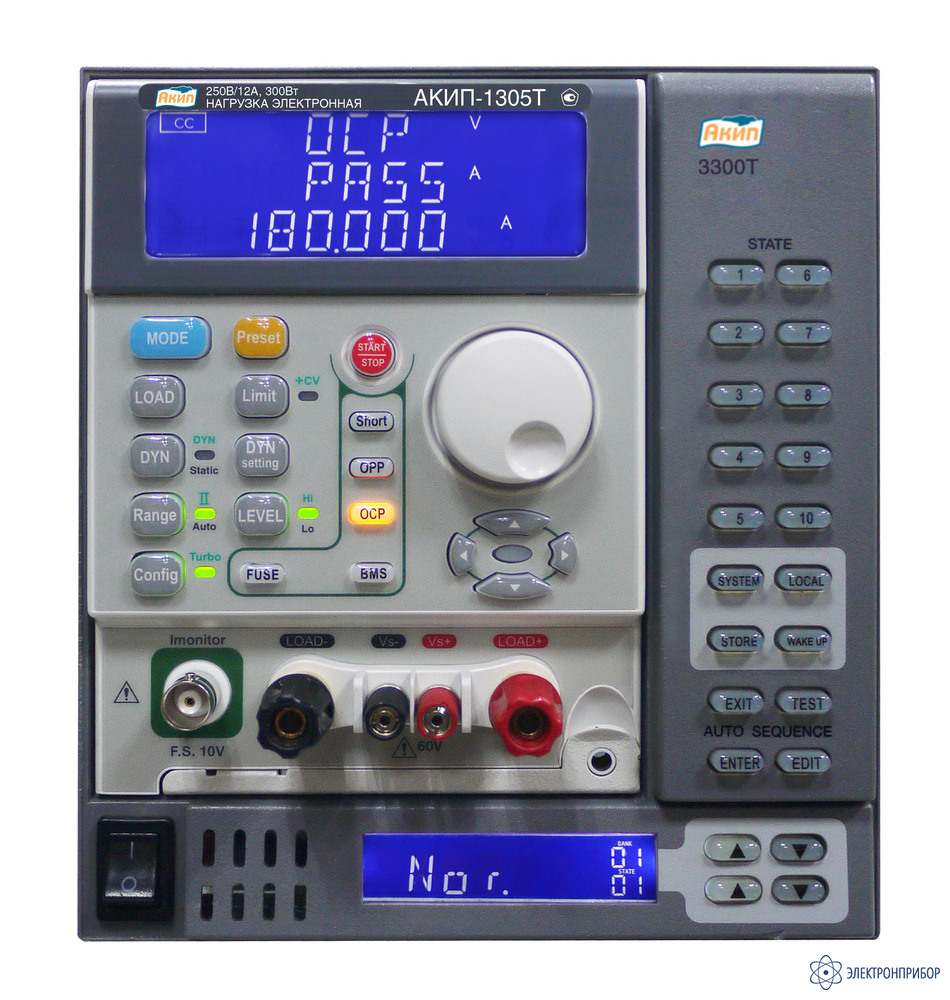

    • Мощность шасси 300 Вт (3302T), 600 Вт (3305T), 1200 Вт (3300T);
    • Интерфейс (опции): RS232, LAN, GPIB, USB (только взамен).

  • Технические характеристики нагрузки электронной АКИП-1306Т:

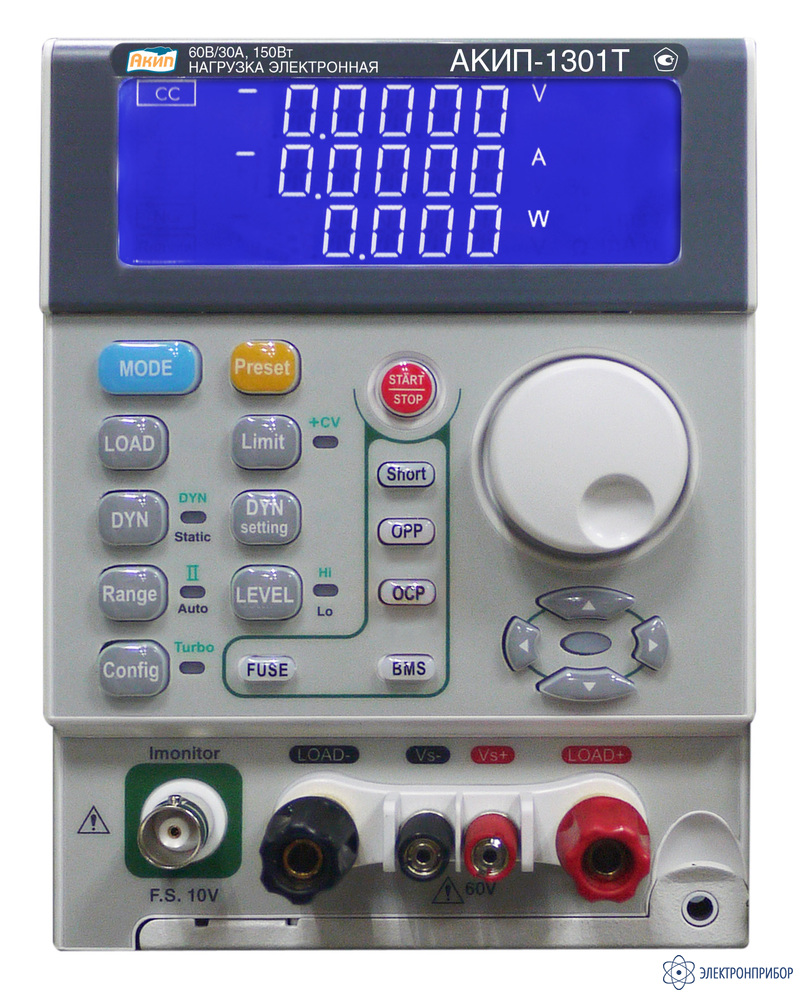

    Параметр АКИП-1301T АКИП-1302T АКИП-1303T АКИП-1304T АКИП-1305T АКИП-1306T АКИП-1307T
    Входные параметры
    Напряжение на нагрузке (максимум) 60 В 60 В 250 В 500 В 60 В 80 В 500 В
    Ток в нагрузке 30 А 60 А 12 А 12 А 15 А 80 А 20 А
    Ток в нагрузке, режим Турбо 90 А 180 А 36 А 24 А 60 А 160 А 40 А
    Потребляемая мощность 150 Вт 300 Вт 300 Вт 300 Вт 75 Вт 400 Вт 400 Вт
    Потребляемая мощность в режиме Турбо* 450 Вт 900 Вт 900 Вт 600 Вт 300 Вт 800 Вт 800 Вт
    * - Функция «Турбо» используется только для следующих режимов работы электронной нагрузки: тестирование BMS (плата контроля уровня заряда аккумулятора) и предохранителей, тест на короткое замыкание с измерением силы тока, тест защиты от перегрузки по току (OCP) или по мощности (OPP).
    Режим стаблилизации напряжения
    Диапазон установки 0…6 В / 0…60 В 0…6 В / 0…60 В 0…30 В / 0…250 В 0…60 В / 0…500 В 0…6 В / 0…60 В 0…8,04 В / 0…80,4 В 0…60 В / 0…500 В
    Погрешность установки ±(0,05%*Uуст+0,05%*Uконечн)
    Дискретность установки 0,1 мВ / 1 мВ 0,1 мВ / 1 мВ 1 мВ / 10 мВ 1 мВ / 10 мВ 0,1 мВ / 1 мВ 0,134 мВ / 1,34 мВ 1 мВ / 10 мВ
    Режим стабилизации электрического сопротивления
    Диапазон установки 2...120 кОм;
    0,02...2 Ом    		 1 Ом…60 кОм;
    0,0083…1 Ом    		 25 Ом…15 кОм;
    0,08…25 Ом    		 50…3000 кОм;
    0,5…50 Ом    		 4 Ом…240 кОм;
    0,02…4 Ом    		 1 Ом…60 кОм;
    0,0083…1 Ом    		 30 Ом…1800 кОм;
    0,3…30 Ом
    Погрешность установки ±(0,2%*Rуст+0,2%*Rконечн)
    Дискретность установки 0,00833 мСм;
    0,033 мОм    		 0,0166 мСм;
    0,0166 мОм    		 0,00066 мСм;
    0,4166 мОм    		 0,000333 мСм;
    0,8333 мОм    		 0,04166 мСм;
    0,0666 мОм    		 0,0166 мСм;
    0,0166 мОм    		 0,000555 мСм;
    0,5 мОм
    Режим стабилизации
    Диапазон установки 0…3 / 30 А 0…6 / 60 А 0…1,2 / 12 А 0…1,2 / 12 А 0…1,5 / 15 А 0…8,04 / 80,4 А 0…2,04 / 20,4 А
    Погрешность установки ±(0,1%*Iуст+0,1%*I конечн)
    Сила тока, статический режим
    Дискретность установки 0,05 / 0,5 мА 0,1 / 1 мА 0,02 / 0,2 мА 0,02 / 0,2 мА 0,0254 / 0,25 мА 0,134 / 1,34 мА 0,034 / 0,34 мА
    Режим стабилизации силы тока, динамический режим
    Диапазон периода переключения нагрузки 10 мкс – 9,999 мс/ 99,99 мс/999,9 мс/9999 мс
    Дискретность установки 0,001 мс/ 0,01 мс/ 0,1 мс/ 1 мс
    Диапазон скорости измерения силы тока 2…125 мА/мкс;
    20 мА…1,25 А/мкс    		 4…250 мА/мкс;
    40 мА…2,5 А/мкс    		 0,8…50 мА/мкс;
    8 мА…0,5 А/мкс    		 0,8…50 мА/мкс;
    8 мА…0,5А/мкс    		 1…62 мА/мкс;
    10 мА…0,62А/мкс    		 5,4 …337,5 мА/мкс;
    54 мА…3,375 А/мкс    		 1,28… 80 мА/мкс;
    12,8 мА…0,8 А/мкс
    Погрешность ±5%*установ.±10 мкс
    Режим стабилизации электрической мощности
    Пределы установки 15/ 150 Вт 30/ 300 Вт 30/ 300 Вт 30/ 300 Вт 7,5/ 75 Вт 40,02/ 400,2 Вт 40,02/ 400,2 Вт
    Погрешность установки ±(0,5%*Pуст+0,5%*Pконечн)
    Дискретность установки 0,25/ 2,5 мВт 0,5/ 5 мВт 0,5/ 5 мВт 0,5/ 5 мВт 0,125/ 1,25 мВт 0,667/ 6,67 мВт 0,667/ 6,67 мВт
    Режим стабилизации напряжения + тока
    Пределы установки 60 В/ 30 А 60 В/ 60 А 250 В/ 12 А 500 В/ 12 А 60 В/ 15 А 80 В/ 80 А 500 В/ 20 А
    Погрешность установки ±(1,0%*установ.+1,0%*предела)
    Дискретность установки 0,001 В/ 0,5 мА 0,001 В/ 1 мА 0,01 В/ 0,2 мА 0,01 В/ 0,2 мА 0,001 В/ 0,25 мА 0,00134 В/ 1,34 мА 0,01 В/ 0,34 мА
    Режим стабилизации напряжения + мощности
    Пределы установки 60 В/ 150 Вт 60 В/ 300 Вт 250 В/ 300 Вт 500 В/ 300 Вт 60 В/ 75 Вт 80 В/ 400 Вт 500 В/ 400 Вт
    Погрешность установки ±(1,0%*установ.+1,0%*предела)
    Дискретность установки 0,001 В/ 0,0025 Вт 0,001 В/ 0,005 Вт 0,01 В/ 0,2 мА 0,01 В/ 0,01 Вт 0,001 В/ 0,00125 Вт 0,00134 В/ 6,67 Вт 0,01 В/ 6,67 Вт
    Измерение напряжения
    Диапазон 0…6 В/ 60В 0…6 В/ 60В 0…30 В/ 250 В 0…60 В/ 600 В 0…6 В/ 60 В 0…8,04 В/ 80,4 В 0…60 В/ 500 В
    Разрешение 0,1 мВ/ 1 мВ 0,1 мВ/ 1 мВ 1 мВ/ 10 мВ 1 мВ/ 10 мВ 0,1 мВ/ 1 мВ 0,134 мВ/ 1,34 мВ 1 мВ/ 10 мВ
    Погрешность установки ±(0,025%*Uизм+0,025%*Uконечн)
    Измерение силы тока
    Диапазон 0…3 А/ 30 А 0…6 А/ 60 А 0…1,2 А/ 12 А 0…1,2 А/ 30 А 0…1,5 А/ 15 А 0…8,04 А/ 80,4 А 0…2,04 А/ 20,4 А
    Разрешение 1 мА / 10мА 1 мА / 10 мА 0,1 мА / 1 мА 0,1 мА/ 10 мА 0,1 мА / 1 мА 0,134 мА / 1,34 мА 0,034 мА / 0,34 мА
    Погрешность измерения ±(0,1%*Iизм+0,1%*Iконечн)
    Измерение мощности
    Диапазон 100 Вт/ 150 Вт 100 Вт/ 300 Вт 100 Вт/ 300 Вт 100 Вт/ 300 Вт 10 Вт/ 75 Вт 100 Вт/ 400 Вт 100 Вт/ 400 Вт
    Разрешение 1 мВт/ 1 мВт 1 мВт/ 10 мВт 1 мВт/ 10 мВт 1 мВт/ 10 мВт 0,1 Вт/ 1 Вт 1 мВт/ 10 мВт 1 мВт/ 10 мВт
    Погрешность измерения ±(0,125%*Iизм+0,125%*Iконечн) ±(0,1%*Iизм+0,1%*Iконечн)
    Общие характеристики
    Интерфейс шасси (опции) RS232, LAN, GPIB (используется только один адрес (листание/listen)), USB (только взамен)
    Габаритные размеры модуля 108 x 143 x 412 мм
    Габаритные размеры шасси 3300T (шасси на 4 модуля) - 440 х 177 х 452 мм, 3305T (шасси на 2 модуля) - 269 х 177 х 452 мм, 3302T (шасси на 1 модуль) - 160 х 177 х 452 мм
    Масса модуля 3,5 кг
    Масса шасси 3300T - 9,3 кг; 3305T – 7,5 кг; 3302T – 5,5 кг

  • Комплект поставки АКИП-1306Т

    № Наименование Количество
    1 Нагрузка электронная АКИП-1306Т 1
    2 Комплект штырьковых коннекторов 4 мм (черный и красный) 1
    3 Комплект штырьковых коннекторов 2 мм (черный и красный) 1
    4 U-коннектор большой 4
    5 U-коннектор малый 2
