АКИП13745, АКИП 1374 5, АКИП 13745

Нагрузки электронные, реостаты

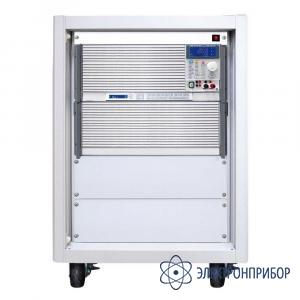

АКИП-1374/5 — нагрузка электронная

Код товара: 53661
    • Гарантия

      12 месяцев

    • Производитель

      АКИП

    Особенности нагрузки электронной АКИП-1374/5:

    • Входные параметры нагрузки: постоянное напряжение до 600 В, ток до 12 А, мощность до 1800Вт;
    • 6 режимов работы нагрузки: стабилизация напряжения, стабилизация силы тока, стабилизация электрического сопротивления, стабилизация электрической мощности, динамический режим работы с регулируемой скоростью нарастания нагрузки, LED режим (тест устройств питания с/д);
    • Дискретная установка входных параметров (непосредственный набор на клавиатуре или в пошаговом режиме);
    • Большой ЖК-индикатор: одновременное отображение тока, напряжения, мощности (V/ A/ W - 5 разрядов);
    • 4-х проводная схема подключения;
    • Режим защиты от перегрева (OTP), перегрузки по току (ОСР), по напряжению (OVP), по мощности (OPP);
    • Внутренняя память 150 ячеек (профили состояний);
    • Интерфейс (опции): RS232, LAN, GPIB, USB (только взамен).
  • Технические характеристики нагрузки электронной АКИП-1374/5:

    Параметр АКИП-1374/5 АКИП-1374/6
    Входные параметры
    Напряжение на нагрузке 0…600 В
    Ток в нагрузке 0…12 А 0…24 А
    Потребляемая мощность 1800 Вт 3600 Вт
    Минимальное Uвх 6 В (при 12 А) 6 В (при 24 А)
    Режим стабилизации напряжения
    Пределы установки 60 В/ 300 В/ 600 В
    Погрешность установки ±(0,05%*Uуст+0,05%*Uпред)
    Дискретность установки 1 мВ / 5 мВ/ 10 мВ
    Режим стабилизации электрического сопротивления
    Диапазон установки 0,5 Ом…1,5 кОм (300 В);
    1 Ом…3 кОм (600 В)
    0,25 Ом…3 кОм (300 В);
    0,25 Ом…3 кОм (300 В)
    Погрешность установки ±(0,2%*Rуст+0,2%*Rконечн)
    Дискретность установки 3,333 мкСм;
    1,666 мкСм
    6,666 мкСм;
    3,333 мкСм
    Режим стабилизации силы тока. Статический режим
    Диапазон установки 0…3 А;
    0…12 А
    0…6 А;
    0…24 А
    Погрешность установки ±(0,1%*Iуст+0,1%*Iконечн)
    Дискретность установки 0,05 мА;
    0,2 мА
    0,1 мА;
    0,4 мА
    Режим стабилизации силы тока. Динамический режим
    Диапазон периода переключения нагрузки 0,05…9,999 / 99,99 / 999,9 / 9999 мс
    Дискретность установки 0,001 / 0,01 / 0,1 / 1 мс
    Погрешность 1 мкс/10 мкс/ 100 мкс/ 1 мс + 50 ppm
    Диапазон скорости изменения силы тока 2,4-150 мА/мкс;
    9,6-600 мА/мкс
    4,8-300 мА/мкс;
    19,2-1200 мА/мкс
    Разрешение 0,6 мА/мкс;
    2,4 мА/мкс
    1,2 мА/мк;
    4,8 мА/мкс
    Минимальное время нарастания 20 мкс
    Диапазон установки тока 0…3 А;
    0…12 А
    0…6 А;
    0…24 А
    Разрешение 0,05 мА;
    0,2 мА
    0,1 мА;
    0,4 мА
    Погрешность ±(0,1%*Iуст+0,1%*Iконечн)
    Режим стабилизации электрической мощности
    Диапазон установки 0…1800 Вт 0…1600 Вт
    Погрешность установки ±(0,5%*Pуст+0,5%*Pконечн)
    Дискретность установки 30 мВт 60 мВт
    Предел напряжений Vo 60 В/ 300 В/ 600 В
    Диапазон сопр. Rd 0,5…100 Ом @ Vo – Vd = 0…6 В;
    5…1 кОм @ Vo – Vd = 6…60 В;
    2,5…500 Ом @ Vo – Vd = 0…30 В;
    25…5 кОм @ Vo – Vd = 30…300 В;
    5…1 кОм @ Vo – Vd = 0…60 В;
    50…10 кОм @ Vo – Vd = 60…600 В
    0,25…125 Ом @ Vo – Vd = 0…6 В;
    2,5…1,25 кОм @ Vo – Vd = 6…60 В;
    1,25…625 Ом @ Vo – Vd = 0…30 В;
    12,5…6,25 кОм @ Vo – Vd = 30…300 В;
    2,5…1,25 кОм @ Vo – Vd = 0…60 В;
    25…12,5 кОм @ Vo – Vd = 60…600 В
    Разрешение 16 бит
    Погрешность уст Vd/Rd Vd: ± (0,05% от уст. + 0,1% от пред.), Rd: ± (0,05% от уст. + 0,1% от диап.)
    Измерение напряжения
    Предел измерений 60 В/ 300 В/ 600 В
    Разрешение 1 мВ/ 5 мВ/ 10 мВ
    Погрешность измерения ±(0,025%*Uизм+0,025%*Uпред)
    Измерение силы тока
    Предел измерений 3 A;
    12 A
    6 A;
    24 A
    Разрешение 0,05 мА;
    0,2 мА
    0,1 мА;
    0,4 мА
    Погрешность измерения ±(0,1%*Iизм+0,1%*Iпред)
    Измерение мощности
    Предел измерений 1800 Вт 3600 Вт
    Погрешность измерения ±(0,125%*Pизм+0,125%*Pпред)
    Разрешение 0,01 Вт
    Управление затуханием (иммитация диммера)
    Диапазон (разрешение) 0…12 В (0,048 В)
    Погрешность установки ±(1%*Uуст+1%*Uконечн)
    Диапазон частот (разрешение) 0…1 кГц (10 Гц)
    Скважность (разрешение) 1%...99% (1%)
    Общие характеристики
    Выход сигнала КЗ 12 А 24 А
    Интерфейс (опции) RS232, LAN, GPIB, USB (только взамен)
    Габаритные размеры 177 x 440 x 445 мм 839 x 600 x 600 мм
    Масса 23,6 кг 81,2 кг
  • Комплект поставки АКИП-1374/5

    Наименование Количество
    1 Нагрузка электронная АКИП-1374/5 1
