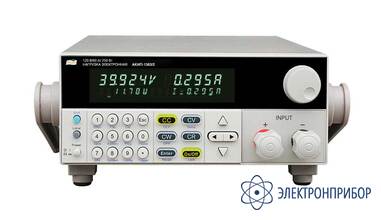

АКИП-1383/1 — нагрузка электронная

Код товара: 53666
  • 73142-18

    • Гарантия

      1 год

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      73142-18 до 16.11.2029

    • Производитель

      АКИП

    Особенности нагрузки электронной АКИП-1383/1:

    • Входные параметры: постоянное напряжение до 500 В, ток до 15 А, мощность до 200 Вт;
    • Режимы работы нагрузки: постоянное напряжение (CV), постоянный ток (СС), постоянное сопротивление (CR), постоянная мощность (CP), динамический режим (до 25 кГц), LED режим (тест устройств питания с/д);
    • Защита от перегрева (OTP), перегрузки по току (ОСР), по напряжению (OVP), по мощности (OPP) и от переполюсовки;
    • Высокая скорость (до 50 кГц) и разрешение измерений (0,1 мВ/ 0,01 мА);
    • Встроенный генератор импульсов для работы в непрерывном, импульсном и переходном режимах;
    • Функции тестирования батарей и имитации короткого замыкания;
    • Дискретная установка входных параметров (непосредственный набор на клавиатуре или в пошаговом режиме);
    • Интерфейс внешнего аналогового управления и контроля;
    • Яркий контрастный вакуумно-флуоресцентный дисплей;
    • 4-х проводная схема подключения;
    • Внутренняя память (запись/вызов профилей настроек): 100 ячеек;
    • Интеллектуальная система охлаждения;
    • Интерфейсы: RS-232, USB, GPIB.

  • Технические характеристики нагрузки электронной АКИП-1383/1:

    Параметр АКИП-1383 АКИП-1383/1 АКИП-1383/2
    Входные параметры
    Напряжение на нагрузке 0…120 В 0…500 В 0…120 В
    Ток в нагрузке 0…30 А 0…15 А 0…60 А
    Мощность 150 Вт 200 Вт 250 Вт
    Режим стабилизации напряжения (CV)
    Диапазон установки 0…18/ 120 В 0…50/ 0…500 В 0…18/ 120 В
    Погрешность установки ±(0,05%∙Uуст + 0,02%∙Uконечн) / ±(0,05%∙Uуст + 0,025%∙Uконечн ±(0,05%∙Uуст + 0,025%∙Uконечн) ±(0,025%∙Uуст + 0,05%∙Uконечн)
    Дискретность установки 1 / 10 мВ
    Режим стабилизации силы тока, статический режим (CC)
    Диапазоны установки 0…3 / 0…30 А 0…3 / 0…15 А 0…6 / 0…60 А
    Погрешность установки ±(0,05%∙Iуст + 0,05%∙Iконечн)
    Дискретность установки 0,1 / 1 мА
    Режим стабилизации электрического сопротивления (CR)
    Диапазон установки 0,05…10 Ом /
    10 Ом…7,5 кОм    		 0,3…10 Ом /
    10 Ом…7,5 кОм    		 0,05…10 Ом /
    10 Ом…7,5 кОм
    Погрешность установки ±(0,01% ∙ Rуст + 0,08% ∙ Rконечн) /
    ±(0,01% ∙ Rуст + 0,0008% ∙ Rконечн)
    Дискретность установки 16 бит
    Режим стабилизации электрической мощности (CP)
    Диапазон установки 0…150 Вт 0…200 Вт 0…250 Вт
    Погрешность установки ±(0,1% ∙ Pуст + 0,1% ∙ Pконечн) ±(0,2%∙Pуст + 0,2%∙Pконечн)
    Дискретность установки 10 мВт
    Режим стабилизации силы тока, динамический режим (CC)
    Диапазон установки времени Т1 – Т2 20 мкс…3600 с (разрешение 1 мкс)
    Скорость нарастания тока 0,0001…0,25 А/ мкс в диапазоне 0…3/ 6 А в зависимости от модели;
    0,001…2,5 А/ мкс в диапазоне 0…15/ 30/ 60 А в зависимости от модели
    Измерение напряжения
    Диапазон (разрешение) 0…18 В (0,1 мВ) /
    0…120 В (1 мВ)    		 0…50 В (0,1 мВ) /
    0…500 В (1 мВ)    		 0…18 В (0,1 мВ) /
    0…120 В (1 мВ)
    Погрешность измерения ±(0,025% ∙ Uизм+0,025% ∙ Uконечн)
    Измерение тока
    Диапазон (разрешение) 0…3 А (0,01 мА) /
    30 А (0,1 мА)    		 0…3 А (0,01 мА) /
    15 А (0,1 мА)    		 0…6 А (0,1 мА) /
    60 А (1 мА)
    Погрешность измерения ±(0,05%∙Iуст + 0,05%∙Iконечн) ±(0,05%∙Iуст + 0,1%∙Iконечн)
    Измерение мощности
    Диапазон (разрешение) 0…150 Вт (10 мВт) 0…200 Вт (10 мВт) 0…250 Вт (10 мВт)
    Погрешность измерения ±(1%∙Ризм+ 0,1%∙Рконечн) ±(0,1%∙Ризм+ 0,1%∙Рконечн) ±(0,2%∙Ризм+0,2%∙Рконечн)
    Общие характеристики
    Напряжение питания 110 / 220 В, 50 Гц
    Интерфейс RS232, GPIB, USB
    Габаритные размеры 255×108×390 мм (1/2*2U)
    Масса 4,4 кг

  • Комплект поставки АКИП-1383/1

    № Наименование Количество
    1 Нагрузка электронная АКИП-1383/1 1
