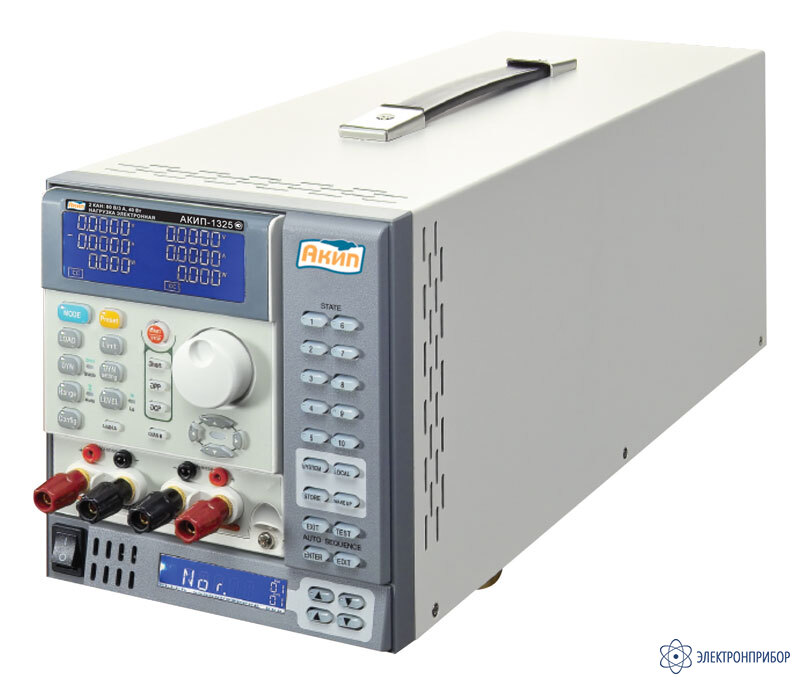

АКИП-1323 — модульная электронная нагрузка программируемая 2-х канальная

Код товара: 31536
  • 57756-14

    • Гарантия

      12 месяцев

    • Межповерочный интервал

      12 месяцев

    • Госреестр СИ РФ

      57756-14 до 13.05.2029

    • Производитель

      АКИП

    Сертификаты

    Особенности модульной электронной нагрузки программируемой 2-х канальной АКИП-1323

    • «2 в 1»: двухканальный режим в одном модуле (независимые входы)
    • Максимальное вх. напряжение до 80 В
    • Мощность (на канал): до 250 Вт/ 120 Вт/ 40 Вт при максимальном токе до 60 А/ 24 А/ 3 А (соответственно);
    • 5 режимов работы нагрузки: постоянный ток (СС); постоянное напряжение (СV), постоянное сопротивление (СR) и постоянная мощность (СР), динамический режим работы с регулируемой скоростью нарастания нагрузки (50 мкс … 10 с)
    • Большой ЖК-индикатор: одновременное отображение тока, напряжения, мощности (V/ A/ W - 5 разрядов); высокая точность и разрешение
    • Дискретная установка входных параметров (непосредственный набор на клавиатуре или в пошаговом режиме)
    • Режим защиты от перегрева (OTP), перегрузки по току (ОСР), по напряжению (OVP), по мощности (OPP)
    • 2-х проводная схема подключения нагрузки
    • Внутренняя память 150 ячеек (профили состояний)
    • Опции (интерфейсы шасси): RS232, LAN, GPIB, USB (только взамен)

  • Технические харакетристики модульной электронной нагрузки программируемой 2-х канальной АКИП-1323

    Параметр Значение
    Входные параметры
    Напряжение на нагрузке 0…80 В
    Ток в нагрузке 0…60 А 0…6 А
    Потребляемая мощность 250 Вт 50 Вт
    Мин. Uвх 0,8В (при 60А) 0,8В (при 6А)
    Режим постоянного напряжения (CV)
    Диапазон установки 6 В/ 80 В
    Погрешность установки ±(0,05%*Uуст+0,05%*Uконечн)
    Дискретность установки 0,135 мВ/ 1,35 мВ
    Режим постоянного сопротивления (CR)
    Диапазон установки 0,01335-1,335-80,1 кОм 0,1335-13,35-801 кОм
    Погрешность установки ±(0,2%*Rуст+0,2%*Rконечн)
    Разрешение 16 бит
    Режим постоянного тока, статический режим (СС)
    Диапазон установки 0 – 6 / 60 А 0 – 0,6 / 6 А
    Погрешность установки ±(0,1%*Iуст+0,1%*I конечн)
    Дискретность установки 0,1 / 1 мА 0,01 / 0,1мА
    Режим постоянной мощности (СР)
    Диапазон установки 25/ 250 Вт 5/ 50 Вт
    Погрешн. установки ±(0,5%*Pуст+0,5%*Pконечн)
    Дискретность установки 0,417 мВт/4,17 мВт 0,084 мВт/0,84 мВт
    Режим постоянного тока, динамический режим (Dynamic CC)
    Диапазон периода переключения нагрузки 50 мкс - 9,999 мс/ 99,99 мс/999,9 мс/9999 мс
    Дискретность установки 0,001/ 0,01/ 0,1/ 1 мс
    Диапазон скорости (изменения силы тока) 4 мА - 0,25 А/мкс 0,4 мА – 25 мА/мкс
    40 мА – 2,5 А/мкс 4 мА – 250 мА/мкс
    Разрешение 8 бит
    Погрешность ± (0,005%*Уст.знач. + ед.мл.разр.)
    Мин. время нарастания 24 мкс
    Измерение напряжения
    Диапазон 0…6 В / 81 В
    Разрешение 0,1 мВ / 1,35 мВ
    Погрешность измерения ±(0,025%*Uизм+0,025%*Uконечн)
    Измерение тока
    Диапазон 0…6 / 60 А 0…0,6 / 6 А
    Разрешение 0,1 мА / 1 мА 0,01 мА / 0,1 мА
    Погрешность измерения ±(0,1%*Iизм+0,1%*Iконечн)
    Измерение мощности
    Диапазон 25/250 Вт 5/ 50 Вт
    Разрешение 0,1 мВт
    Погрешность измерения ±(0,125%*Pизм+0,125%*Pконечн)
    Общие данные
    Потребл. мощность питание от шасси
    Интерфейс шасси (опции): RS232, LAN, GPIB*, USB (только взамен)
    Габаритные размеры 143 x 108 x 405 мм
    Масса 3,5 кг
    Совместимость шасси: 3302F (на 1 модуль), 3305F (на 2 модуля), 3300F (на 4 модуля)

  • Комплект поставки АКИП-1323

    № Наименование Количество
    1. Модульная электронная нагрузка программируемая 2-х канальная АКИП-1323 1
    2. Руководство по эксплуатации 1
