DL3031A — электронная нагрузка программируемая

Код товара: 48276

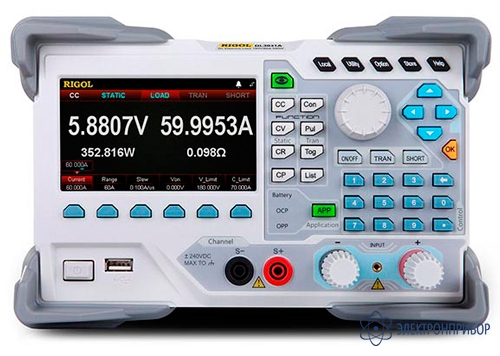

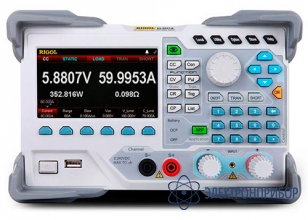

  • Электронная нагрузка программируемая DL3031A Электронная нагрузка программируемая DL3031A

    • Гарантия

      3 года

    • Производитель

      RIGOL, Китай

    • Артикул

      А183730

    Особенности электронной нагрузки программируемой DL3031A:

    • Электронная нагрузка постоянного тока;
    • Статические режимы работы нагрузки: стабилизация напряжения CV, стабилизация тока CC, стабилизация сопротивления CR, стабилизация мощности CP:
      • Динамическое тестирование;
      • Непрерывный режим до 30 кГц;
      • Импульсный режим;
      • Режим запуска от одиночного импульса;
    • Задание крутизны нарастающего и спадающего фронта;
    • Функция работы по списку (тайминг) до 512 шагов;
    • Режимы тестирования источников питания на перегрузку по току OCP и мощности OPP;
    • Функция задания минимального напряжения Von;
    • Режим тестирования батарей;
    • Режим тестирования на соответствие источников питания заявленным выходным параметрам тока и напряжения;
    • Эмуляция режима КЗ;
    • Четырехпроводная схема подключения источника питания для компенсации падения напряжения;
    • Функция измерения реальных текущих параметров на входных терминалах;
    • Минимальное разрешение в режиме считывания 0,1 мВ / 0,1 мА;
    • Кнопка включения / отключения входных терминалов;
    • Графическая визуализация режима работы;
    • Три режима запуска:
      • ручной с передней панели o внешний запуск;
      • через цифровой порт Digital I/O;
      • через управляющую SCPI команду;
    • Защита по току, по напряжению, по мощности, от перегрева, от неправильной подключенной полярности;
    • Цветной графический 4,3" ЖК дисплей.

  • Технические характеристики электронной нагрузки программируемой DL3031A:

    Параметр Значение
    DL3021 DL3021A DL3031 DL3031A
    Входное напряжение 0...150 В
    Входной ток 0...40 A 0...60 A
    Мощность поглощения 200 Вт 350 Вт
    CC режим Диапазоны 0...4 A / 0...40 A 0...6 A / 0...60 A
    Разрешение 1 мA
    Погрешность ±(0,05%+0,05% полной шкалы)
    CV режим Диапазоны 0...15 В / 0...150 В
    Разрешение 1 мВ / 5 мВ
    Погрешность ±(0,05%+0,02% полной шкалы) / ±(0,05%+0,025% полной шкалы
    CR режим Диапазоны 0,08 Ом...15 Ом / 2 Ом...15 кОм
    Разрешение 2 мA / Vуст
    Погрешность Vвх/Rуст * (0,2%) + 0,2% I полной шкалы
    CR режим Диапазоны 0...200 Вт 0...350 Вт
    Разрешение 100 мВт
    Динамические режимы непрерывный, импульсный, запуск по одиночному импульсу, работа по списку (2-512 шагов, 0-99999 циклов)
    Непрерывный режим (Con) 0,001 Гц...15 кГц 0,001 Гц...30 кГц 0,001 Гц...15 кГц 0,001 Гц...30 кГц
    Скорость изменения тока Диапазоны 0,001 A/мкс ... 0,25 A/мкс
    0,001 A/мкс ... 2,5 A/мкс (>5 В)    		 0,001 A/мкс ... 0,3 A/мкс
    0,001 A/мкс ... 3 A/мкс (>5 В)    		 0,001 A/мкс ... 0,25 A/мкс
    0,001 A/мкс ... 2,5 A/мкс (>5 В)    		 0,001 A/мкс ... 0,5 A/мкс
    0,001 A/мкс ... 5 A/мкс (>5 В)
    Разрешение 0,001 A/мкс
    Прикладные и специальные режимы и функции тестирование батарей; тестирование ИП защиты по току (OCP) и мощности (OPP); тестирование ИП на соответствие заводским выходным параметрам тока и напряжения; эмуляция режима КЗ
    Диапазон минимального напряжения Von 0 ... 150 В
    Измерение тока Диапазоны 0 ... 40 A 0 ... 60 A
    Разрешение 1 мA 0,1 мA 1 мA 0,1 мA
    Погрешность ±(0,05%+0,05% полной шкалы)
    Измерение напряжения Диапазоны 0...150 В
    Разрешение 1 мВ
    Погрешность ±(0,05%+0,02% полной шкалы)
    Измерение сопротивления Диапазоны 0,08 Ом...15 кОм
    Разрешение 2 мА / Vуст
    Измерение мощности Диапазоны 0...200 Вт 0...350 Вт
    Разрешение 100 мВт
    Стабильность (ток / напряжение) ±(0,01% ±10 мА) / ±(0,01% ±10 мВ)
    Входное сопротивление 350 кОм
    Интерфейсы USB Host / Device, RS-232; LAN, Digital I/O, GPIB - опция
    Дисплей Тип ЖК, цветной 4,3" TFT
    Цвет. отображение квазимонохромное полноцветное квазимонохромное полноцветное
    Габаритные размеры 239 x 157 x 442 мм
    Вес 7,58 кг

  • Комплект поставки DL3031A

    № Наименование Количество
    1 Электронная нагрузка программируемая DL3031A 1
    2 Сетевой шнур 1
    3 Предохранитель 1
    4 Краткое руководство по эксплуатации 1

    Дополнительная комплектация DL3031A:

    (Поставляется за отдельную плату)

    № Наименование
    1 LAN-DL3 Опция LAN интерфейса
    2 DIGITALIO-DL3 Опция цифрового порта Digital I/O
    3 HIRES-DL3 Опция повышенного разрешения считывания
    4 FREQ-DL3 Опция повышения частоты тестирования
    5 SLEWRATE-DL3 Опция повышения крутизны фронта
    6 CB-RS232-A Кабель 9-Pin RS232 Cable
    7 USB-GPIB-L USB-GPIB Модуль
    8 CB-SENSE Провод для терминала Sense
    9 CB-20A-780MM Соединительные провода 20 A (красный и черный)
    10 CB-40A-780MM Соединительные провода 40 A (красный и черный)
    11 CB-60A-780MM Соединительные провода 60 A (красный и черный)
    12 RM-1-DP800 Комплект для установки в стойку (один прибор) DL3000
    13 RM-2-DP800 Комплект для установки в стойку (два прибора) DL3000
