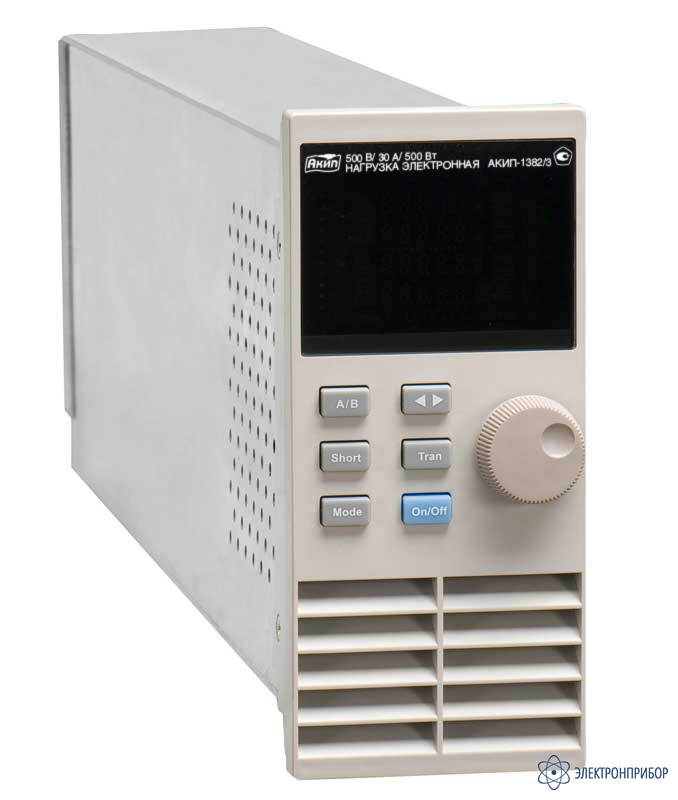

АКИП-1382/3 — нагрузка электронная программируемая постоянного тока

Код товара: 49607
    • Гарантия

      1 год

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      85936-22 до 22.06.2027

    • Производитель

      АКИП

    Особенности нагрузки электронной программируемой постоянного тока АКИП-1382/3:

    • Входные параметры модулей: постоянное напряжение до 80/ 500 В, ток до 20/ 30/ 40/ 60/ 120 А, мощность до 200/ 300/ 400/ 500/ 600 Вт;
    • Режимы работы нагрузки: постоянное напряжение (CV), постоянный ток (СС), постоянное сопротивление (CR), постоянная мощность (CP), постоянный импеданс (CZ), динамический режим (до 25 кГц);
    • CR-LED режим (тест устройств питания с/д);
    • Защита от перегрева (OTP), перегрузки по току (ОСР), по мощности (OPP), от перенапряжения (OVP), и от переполюсовки;
    • Высокая скорость (до 1 кГц) и разрешение измерений (0,1 мВ/ 0,01 мА);

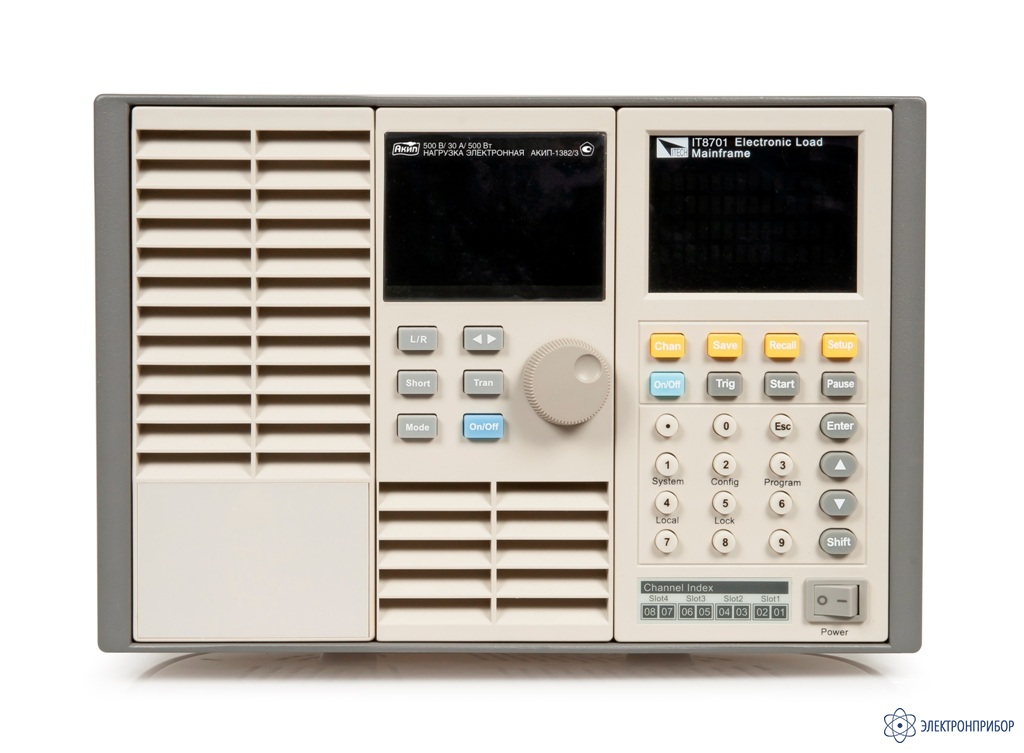

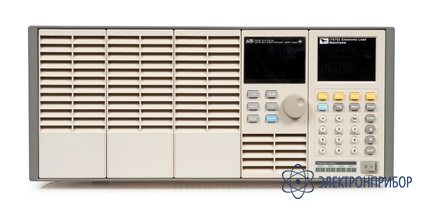

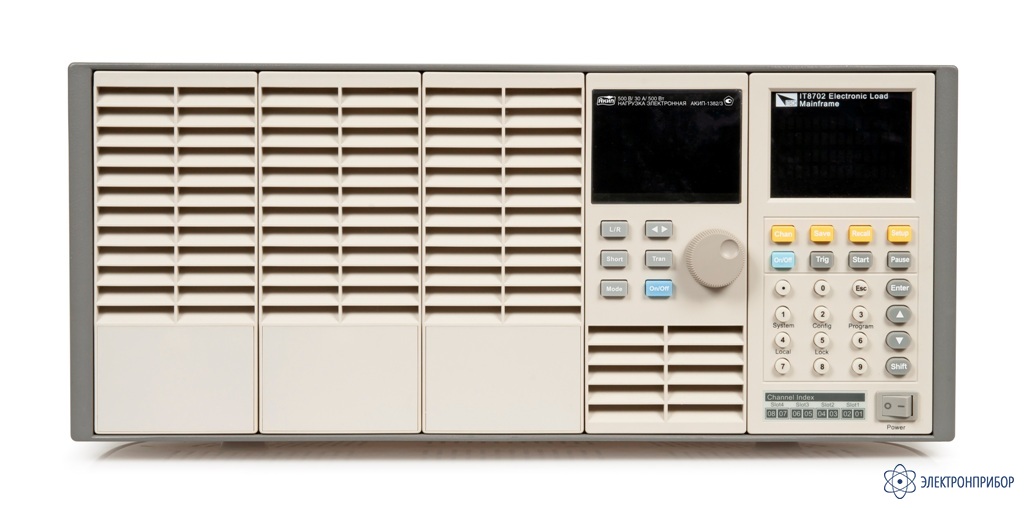

    • Совместимость: головное шасси IT8702 (на 4 модуля) и шасси расширения до 16 каналов IT8703 (на 4 модуля);
    • Функция имитации короткого замыкания;
    • Внутренняя память (запись/вызов профилей настроек): 100 ячеек;
    • Подключение по 4-проводной схеме;
    • Функция пошагового программирования;
    • Интерфейсы управления: RS-232, GPIB, USB, LAN.
  • Технические характеристики нагрузки электронной программируемой постоянного тока АКИП-1382/3:

    Параметр АКИП-1382 АКИП-1382/1 АКИП-1382/2 АКИП-1382/3 АКИП-1382/4
    Входные параметры
    Напряжение на нагрузке (максимальное) 80 В 500 В 80 В 500 В 80 В
    Ток в нагрузке (максимальное) 40 А 20 А 60 А 30 А 120 А
    Мощность 200 Вт 300 Вт 400 Вт 500 Вт 600 Вт
    Режим стабилизации напряжения (CV)
    Диапазон установки 0…18/ 80 В 0…18/ 500 В 0…18/ 80 В 0…18/ 500 В 0…18/ 80 В
    Дискретность установки 1/ 10 мВ 1/ 10 мВ 1/ 10 мВ 1/ 10 мВ 1/ 10 мВ
    Погрешность установки ±(0,05%∙Uуст + 0,02%∙Uконечн) на нижнем пределе установки/
    ±(0,05%∙Uуст + 0,025%∙Uконечн) на верхнем пределе установки
    Режим стабилизации силы тока (CС)
    Диапазон установки 0…4/ 40 А 0…3/ 20 А 0…6/ 60 А 0…3/ 30 А 0…12/ 120 А
    Дискретность установки 0,1/ 1 мА 0,1/ 1 мА 0,1/ 1 мА 0,1/ 1 мА 0,1/ 1 мА
    Погрешность установки ±(0,05%∙Iуст + 0,05%∙Iконечн) ±(0,1%∙Iуст + 0,1%∙Iконечн)
    Режим постоянного сопротивления (CR)
    Диапазон установки 0,05 Ом … 7,5 кОм 0,25 Ом … 7,5 кОм 0,05 Ом … 7,5 кОм 0,2 Ом … 10 кОм 0,2 Ом … 7,5 кОм
    Дискретность установки 16 бит
    Погрешность установки ±(0,01% ∙ Rуст + 0,08% ∙ Rконечн) в диапазоне 0,05…10 Ом;
    ±(0,01% ∙ Rуст + 0,0008% ∙ Rконечн) в диапазоне 10 Ом…7,5 кОм
    Динамический режим (CC)
    Диапазон установки времени Т1 – Т2 20 мкс…3600 с (разрешение 1 мкс)
    Скорость нарастания тока 0,0001…2,5 А/ мкс в зависимости от модели
    Измерение напряжения
    Диапазон (разрешение) 0…18/ 80В
    (0,1 / 1 мВ)
    0…18/ 500В
    (0,1/ 1 мВ)
    0…18/ 500В
    (0,1/ 1 мВ)
    0…18/ 500 В
    (0,1 / 1 мВ)
    0…18 В/ 80В
    (0,1 / 1 мВ)
    Погрешность измерения ±(0,025%*Uизм+0,025%*Uконечн)
    Измерение силы тока
    Диапазон (разрешение) 0…4/ 40 А
    (0,01/ 0,1 мА)
    0…3/ 20 А
    (0,01/ 0,1 мА)
    0…6/ 60 А
    (0,1/ 1 мА)
    0…3/ 30 А
    (0,01/ 0,1 мА)
    0…12/ 120 А
    (0,1/ 1 мА)
    Погрешность измерения ±(0,05%*Iизм+0,05%*Iконечн)
    Измерение мощности
    Диапазон (разрешение) 0…200 Вт
    (10 мВ)
    0…300 Вт
    (10 мВ)
    0…400 Вт
    (10 мВ)
    0…500 Вт
    (10 мВ)
    0…600 Вт
    (10 мВ)
    Погрешность измерения ±(0,2%*Pизм+0,2%*Pконечн)
    Общие данные
    Интерфейс шасси RS-232, GPIB, USB, LAN
    Программирование 2…84 шага (длительность шага 20 мкс…1 ч)
    Габаритные размеры модуль - 82 x 183 x 573 мм,
    шасси (IT8702 или IT8703) - 445 х 183 х 573 мм
    Масса Модуль - 5 кг;
    шасси - 10 кг
  • Комплект поставки АКИП-1382/3

    Наименование Количество
    1 Нагрузка электронная программируемая АКИП-1382/3 1
