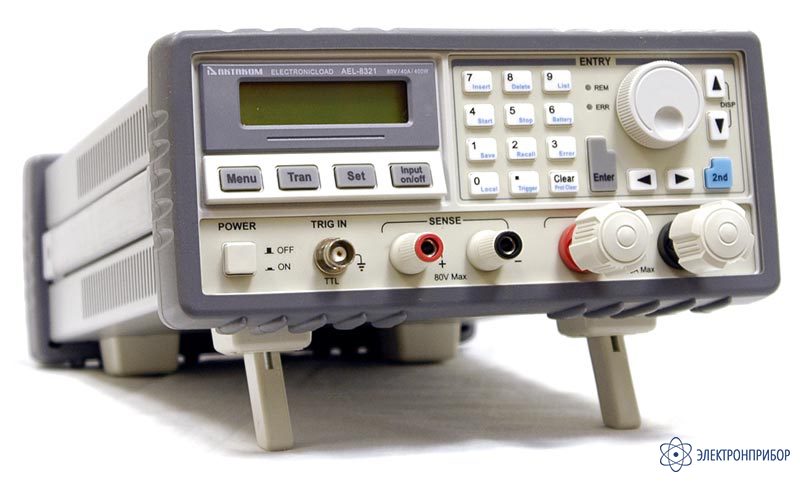

AEL-8321 — электронная программируемая нагрузка

Код товара: 26928

    • Гарантия

      12 месяцев

    • Производитель

      АКТАКОМ

    Назначение электронной программируемой нагрузки AEL-8321:

    Электронная программируемая нагрузка AEL-8321 предназначена для работы в качестве нагрузки при испытании, настройке и регулировки блоков питания, усилителей, звуковоспроизводящей аппаратуры и других радиотехнических устройств с напряжением питания до 80 В, током нагрузки до 40 А, потребляемой мощностью до 400 Вт.

    Особенности электронной программируемой нагрузки AEL-8321:

    • LCD дисплей с подсветкой;
    • Высокое разрешение АЦП 24 - бит, ЦАП - 17 бит;
    • Режимы работы нагрузки: стабилизация напряжения на нагрузке, стабилизация тока нагрузки, стабилизация сопротивления, стабилизация (ограничение) мощности;
    • Дискретная установка входных параметров (непосредственным набором на клавиатуре или в пошаговом режиме);
    • Автокалибровка;
    • Защита по току, по напряжению, по мощности, от перегрева, от неправильной подключенной полярности;
    • Тестирование батарей;
    • Поддержка динамического тестирования с установкой нарастающего и спадающего фронта;
    • Поддержка внешнего запуска;
    • Режим короткого замыкания;
    • Работа по спискам;
    • Управление по RS-232 по SCPI коммандам;
    • Поддержка LabView.

  • Технические характеристики электронной программируемой нагрузки AEL-8321:

    Параметр Значение
    Входные параметры
    Ток 0~40 A
    Напряжение 0~80 В
    Мощность 400 Вт
    Минимальное рабочее напряжение на всем диапазоне токов 0,6 В
    Режим постоянного тока
    Диапазоны 0~4 A / 0~40 A
    Разрешение 0,1 мA / 1 мА
    Погрешность 0,1℅+5 мА / 0,1℅+10 мА
    Режим постоянного напряжения
    Диапазон 0~80 В
    Разрешение 1 мВ
    Погрешность 0,1℅+10 мВ
    Режим постоянного сопртивления
    Диапазон 0,02~2 Ом / 2~200 Ом / 20~2000 Ом
    Разрешение 0,1 мОм / 8,6 мкСм*/0,96 мкСм
    Погрешность 0,5℅+12 мОм/ 0,3%+1,25 мСм/ 0,3%+0,625 мСм
    Режим постоянной мощности
    Диапазон 0~400 Вт
    Разрешение (<100 Вт/ ≥ 100 Вт) 1 мВт/10 мВт
    Погрешность 0,2℅+600 мВт
    Измерение тока
    Диапазоны 0~4 A / 0~40 A
    Разрешение 0,1 мA / 1 мА
    Погрешность 0,05℅+4 мА / 0,05℅+8 мА
    Измерение напряжения
    Диапазоны 0~80 В
    Разрешение 1 мВ
    Погрешность 0,1℅+8 мВ
    Измерение мощности
    Диапазон 0~400 Вт
    Разрешение (<100 Вт/ ≥ 100 Вт) 1 мВт/10 мВт
    Погрешность 0,1℅+600 мВт
    Скорость нарастания тока
    Верхний диапазон CC 1 мА/мкс~4 A/мкс
    Верхний диапазон CC 100 мкА/мкс~400 мA/мкс
    Разрешение 1 мA/мкс
    Погрешность 3% + 10 мкс
    Динамический режим
    Тип Непрерывный, импульсный, переключаемый
    Частотный диапазон 0,38 Гц~50 кГц
    Временной диапазон 0~655,35 мс
    Разрешение 10 мкс
    Погрешность 0,2℅+10 мкс
    Время нарастания/спада 10 мкс~655,35 мс
    Разрешение 10 мкс
    Погрешность 0,2℅+10 мкс
    Работа по списку
    Время шага 10 мкс ~ 100000 с
    Разрешение 10 мкс
    Погрешность 0,2℅+10 мкс
    Количество шагов 1~50
    Цикл 1~65535
    Список 7 списков
    Тестирование батарей
    Время разряда 1 с~100 ч
    Разрешение 1 с
    Погрешность 0,2℅+1 с
    Емкость батареи 1 мА•ч~4000 А•ч
    Разрешение 1 мА•ч
    Погрешность 0,3℅+0,01А•ч
    Короткое замыкание
    CCL Режим 4,4 A
    CCH Режим 44 A
    CV Режим 0 В
    CRL Режим 0,018 Ом
    CRM Режим 1,8 Ом
    CRH Режим 18 Ом
    CPV Режим 420 Вт
    CPC Режим 0 Вт
    Максимальная скорость нарастания
    Ток 4 A/мкс
    Напряжение 0,6 В/мкс
    Вход запуска
    Уровень TTL, спадающий фронт
    Длительность ≥ 10 мкс
    Максимальный входной уровень
    Ток 44 A
    Напряжение 84 В
    Режимы защиты по току, по напряжению, по мощности, от перегрева, от неправильной подключенной полярности
    Защита от обратного тока
    Вход выключен 30 A
    Вход включен 50 A
    Пульсации + шум
    Ток (скз/пик-пик) 4 мА/40 мА
    Напряжение (скз) 5 мВ
    Общие характеристики
    Интерфейс RS232; GPIB, USB - опция
    Язык программирования SCPI
    Питание Переменное напряжение 110 В или AC 220 В±15℅;
    Частота 48 ... 63 Гц
    Вес 5,8 кг

  • Комплект поставки AEL-8321

    № Наименование Количество
    1 Электронная программируемая нагрузка AEL-8321 1
    2 Кабель питания 1
    3 Руководство по эксплуатации 1
