АКИП 1330, АКИП1330

Нагрузки электронные, реостаты

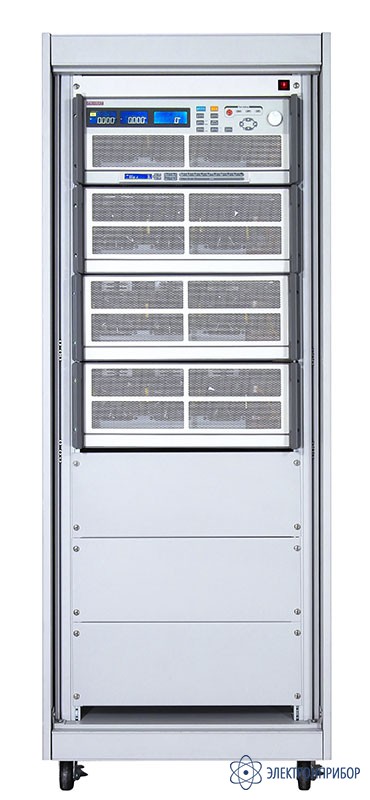

АКИП-1330 — нагрузка электронная программируемая

Код товара: 39466
  • 57756-14

    • Гарантия

      1 год

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      57756-14 до 13.05.2029

    • Производитель

      АКИП

    Сертификаты

    Особенности нагрузки электронной программируемой АКИП-1330:

    • Входные параметры нагрузки: постоянное напряжение до 500 В, ток до 240 А, мощность до 7200 Вт;
    • 5 режимов работы нагрузки: стабилизация напряжения, стабилизация силы тока, стабилизация электрического сопротивления, стабилизация электрической мощности, динамический режим работы с регулируемой скоростью нарастания нагрузки (50 мкс … 10 с);
    • Большой ЖК-индикатор: одновременное отображение тока, напряжения, мощности (V / A / W - 5 разрядов);
    • Дискретная установка входных параметров (непосредственный набор на клавиатуре или в пошаговом режиме);
    • 4-х проводная схема подключения;
    • Режим защиты от перегрева (OTP), перегрузки по току (ОСР), по напряжению (OVP), по мощности (OPP);
    • Внутренняя память 150 ячеек (профили состояний);
    • Интерфейс (опции): RS232, LAN, GPIB, USB (только взамен).

  • Технические характеристики нагрузки электронной программируемой АКИП-1330:

    Параметр АКИП-1330 АКИП-1331 АКИП-1332 АКИП-1333
    Входные параметры
    Напряжение на нагрузке 500 В
    Ток в нагрузке 240 А 300 А 360 А 500 А
    Мощность 7200 Вт 9000 Вт 10800 Вт 14400 Вт
    Минимальное Uвх при макссимальном токе 4В (при 240 А) 4В (при 240 А) 4В (при 360 А) 4В (при 500 А)
    Режим стабилизации напряжения
    Диапазон установки 0…60В/0…500 В
    Погрешность установки ±(0,05%*Uуст+0,05%*Uконечн)
    Дискретность установки 1 мВ / 10 мВ
    Режим стаблизации электрического сопротивления
    Диапазон установки 0,416 Ом – 2,5 Ом -150 кОм 0,0333 Ом – 2 Ом – 120 кОм 0,0277Ом - 1,666Ом - 100 кОм 0,2 Ом - 1,2 Ом - 72 кОм
    Погрешность установки ±(0,2%*Rуст+0,2%*Rконечн) 0,0333 Ом – 2 Ом – 120 кОм 0,0277Ом - 1,666Ом - 100 кОм 0,2 Ом - 1,2 Ом - 72 кОм
    Режим стабилизации силы тока, статический режим
    Диапазон установки 0…24 / 240 А 0…30 / 300 А 0…36 / 360 А 0…50 / 500 А
    Погрешность установки ±(0,1%*Iуст+0,1%*Iконечн)
    Дискретность установки 0,4 / 4 мА 0,5/ 5 мА 0,6 / 6 мА 0,84/ 8,4 мА
    Режим стабилизации электрической мощности
    Диапазон установки 720/ 7200 Вт 900/ 9000 Вт 1080/ 10800 Вт 1440/ 14400 Вт
    Погрешность установки ±(0,5%*Pуст+0,5%*Pконечн)
    Дискретность установки 12/ 120 мВт 15/ 150 мВт 18/ 180 мВт 24/ 240 мВт
    Режим стабилизации силы тока, динамический режим
    Диапазон периода переключения нагрузки 50 мкс - 9,999 мс / 99,99 мс / 999,9 мс / 9999 мс
    Дискретность установки периода 0,001мс / 0,01 мс / 0,1 мс / 1 мс
    Погрешность ± (0,005%*Установленное значенние + еденица младшего разряда)
    Диапазон скорости изменения силы тока 19,2 мА- 1,2 А/мкс
    0,192 А- 12 А/мкс    		 24 мА- 1,5 А/мкс
    240 мА- 15 А/мкс    		 28,8 мА - 1,8 А/мкс
    288 мА - 18 А/мкс    		 0,04 А - 2,5А/мкс
    0,4 А - 25 А/мкс
    Разрешение 8 бит
    Погрешность установки скорости изменения силы тока ± (5%*Установленное значение + 10 мкс)
    Минимальное время нарастания 20 мкс
    Измерение напряжение
    Пределы измерения 540 / 5400 Вт 900 / 9000 Вт 1080 / 10800 Вт 1440 / 14400 Вт
    Разрешение 0,1 Вт
    Погрешность ±(0,125%*Pизм+0,125%*Pконечн)
    Программирование
    Последовательность F1~9 (16 шагов в каждой последовательности)
    T1/T2 (время переключения) 0,1 с ~ 9,9 с / повторение 9999 раз
    Внешнее управление 0 ~ 10 В (постоянное) для режима постоянного тока
    Тест Годен / Не Годен Напряжение / Ток / Мощность
    Общие данные
    Интерфейс опционально: RS-232, USB, GPIB, LAN
    Состав нагрузки 4 блока (20U) 5 блоков (30U) 6 блоков (30U) 8 блоков (35U)
    Потребляемая мощность 400 Вт 500 Вт 600 Вт 800 Вт
    Габаритные размеры (мм) 708 x 440 x 445 885 x 440 x 445 1062 x 440 x 445 1416 x 440 x 445
    Масса без шкафа 94 кг 118 кг 141 кг 189 кг
    Масса шкафа 20U: 45 кг 30U: 67 кг 30U: 67 кг 35U: 80 кг

    Примечание: вольтметр нагрузки отображает среднеквадратическое значение измеряемого напряжения.

  • Комплект поставки АКИП-1330

    № Наименование Количество
    1. Нагрузка электронная программируемая АКИП-1330 1
