АКИП 1315, АКИП1315

Нагрузки электронные, реостаты

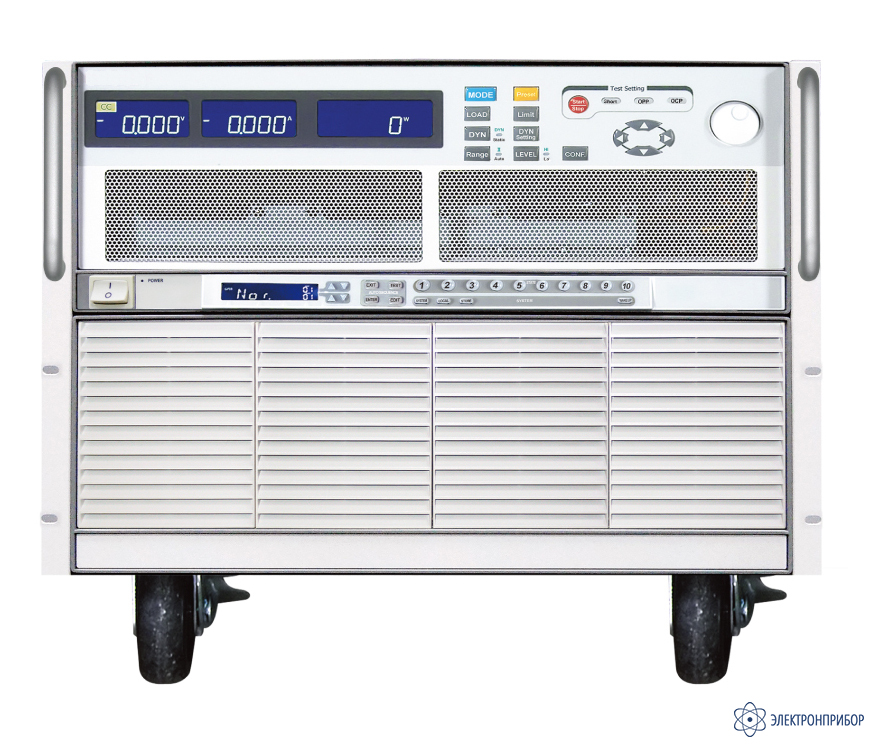

АКИП-1315 — программируемая электронная нагрузка постоянного тока

Код товара: 22477
  • 40237-19

    • Гарантия

      1 год

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      40237-19 до 31.05.2029

    • Производитель

      АКИП

    Особенности нагрузки электронной программируемой модульной АКИП-1315:

    • Входные параметры нагрузки: постоянное напряжение до 500 В, ток до 120 А, мощность до 3600 Вт.
    • 5 режимов работы нагрузки: стабилизация напряжения, стабилизация силы тока, стабилизация электрического сопротивления, стабилизация электрической мощности, динамический режим работы с регулируемой скоростью нарастания нагрузки (50 мкс … 10 с).
    • Большой ЖК-индикатор: одновременное отображение тока, напряжения, мощности (V/ A/ W - 5 разрядов).
    • Дискретная установка входных параметров (непосредственный набор на клавиатуре или в пошаговом режиме).
    • 4-х проводная схема подключения.
    • Режим защиты от перегрева (OTP), перегрузки по току (ОСР), по напряжению (OVP), по мощности (OPP).
    • Внутренняя память 150 ячеек (профили состояний).
    • Интерфейс (опции): RS232, LAN, GPIB, USB (только взамен).

  • Технические характеристики нагрузки электронной программируемой модульной АКИП-1315:

    Параметр Значение
    АКИП-1314 АКИП-1315 АКИП-1316
    ВХОДНЫЕ ПАРАМЕТРЫ
    Напряжение на нагрузке 500 В 500 В 500 В
    Ток в нагрузке 80 А 120 А 180 А
    Мощность 2400 Вт 3600 Вт 5400 Вт
    Мин. Uвх при макс. токе 4В (при 80А) 4В (при 120А) 4В (при 180А)
    РЕЖИМ СТАБИЛИЗАЦИИ НАПРЯЖЕНИЯ
    Диапазон установки 0…60В/0…500 В
    Погрешность установки ±(0,05%*Uуст+0,05%*Uконечн)
    Дискретность установки 1 мВ/ 10 мВ
    РЕЖИМ СТАБИЛИЗАЦИИ ЭЛЕКТРИЧЕСКОГО СОПРОТИВЛЕНИЯ
    Диапазон установки 0,125 Ом – 7,5 Ом – 450 кОм 0,833 Ом – 5 Ом – 300 кОм 0,0555 Ом –3,333 Ом – 200 кОм
    Погрешность установки ±(0,2%*Uуст+0,2%*Uконечн)
    Дискретность установки 0,125 мОм/0,0022 мСм 0,0833 мОм/ 0,00033 мСм 0,0555 мОм/ 0,00033 мСм
    РЕЖИМ СТАБИЛИЗАЦИИ СИЛЫ ТОКА, СТАТИЧЕСКИЙ РЕЖИМ
    Диапазон установки 0 – 8 / 80 А 0 – 12 / 120 А 0 – 18 / 180 А
    Погрешность установки ±(0,1%*Iуст+0,1%*Iконечн)
    Дискретность установки 0,133/ 1,33 мА 0,2 / 2 мА 0,3/ 3 мА
    РЕЖИМ СТАБИЛИЗАЦИИ ЭЛЕКТРИЧЕСКОЙ МОЩНОСТИ
    Диапазон установки 240/ 2400 Вт 360/ 3600 Вт 540/ 5400 Вт
    Погрешность установки ±(0,5%*Pуст+0,5%*Pконечн)
    Дискретность установки 4 мВт/ 40 мВт 6 мВт/ 60 мВт 9 мВт/ 90 мВт
    РЕЖИМ СТАБИЛИЗАЦИИ СИЛЫ ТОКА, ДИНАМИЧЕСКИЙ РЕЖИМ
    Диапазон периода переключения нагрузки 50 мкс - 9,999 мс/ 99,99 мс/999,9 мс/9999 мс
    Дискр. уст. периода 0,001мс/0,01 мс/ 0,1 мс/ 1 мс
    Погрешность ± (0,005%*Уст.знач. + ед.мл.разр.)
    Диапазон скорости изменения силы тока 1,6 мА - 0,1 А/мкс - 16 мА - 1 А/мкс 9,6 мА - 0,6 А/мкс 96 мА – 6 А/мкс 14,4 мА - 0,9 А/мкс 144 мА - 9 А/мкс
    Разрешение 8 бит
    Погрешность установки скорости изм. силы тока ± (5%*Уст.знач. + 10 мкс)
    Минимальное время нарастания 20 мкс
    ИЗМЕРЕНИЕ НАПРЯЖЕНИЯ
    Диапазон измерения 0…60 В / 600 В
    Разрешение 0,001 / 0,01 В
    Погрешность ±(0,025%*Uизм+0,025%*Uконечн)
    ИЗМЕРЕНИЕ СИЛЫ ТОКА
    Диапазон измерения 0…8 / 80 А 0…12 / 120 А 0…18/ 180 А
    Разрешение 0,133 мА / 1,33мА 0,2 мА/ 2 мА 0,3 мА / 3 мА
    Погрешность измерения ±(0,1%*Iизм+0,1%*Iконечн)
    ИЗМЕРЕНИЕ МОЩНОСТИ
    Пределы измерения 240/ 2400 Вт 360/ 3600 Вт 540/ 5400 Вт
    Разрешение 540/ 5400 Вт
    Погрешность ±(0,125%*Iизм+0,125%*Iконечн)
    ПРОГРАММИРОВАНИЕ
    Последовательность F1~9 (16 в каждой последовательности)
    T1/T2 (время перекл.) 0,1 с ~ 9,9 с / повторение 9999
    Внешнее управление 0 ~ 10 В (пост.) для режима постоянного тока
    Тест Годен/Не Годен Напряжение/Ток/Мощность
    ОБЩИЕ ДАННЫЕ
    Интерфейс опционально: RS-232, USB, GPIB, LAN
    Состав нагрузки 2 блока 2 блока 3 бока
    Потребляемая мощность 100 Вт 200 Вт 300 Вт
    Габаритные размеры (ВхШхГ) 459 x 480 x 557 мм 459 x 480 x 557 мм
    Масса 44 кг 66 кг

  • Комплект поставки АКИП-1315

    № Наименование Количество
    1 Нагрузка электронная программируемая АКИП-1315 1
    2 Шнур банан-зажим (красный+черный), комплект 1
    3 Монтажный комплект (болт - 2 штуки, шайба - 4 штуки, гайка - 2 штуки) 1
    4 Шнур питания 1

  • Файлы для АКИП-1315

Файлы для АКИП-1315
