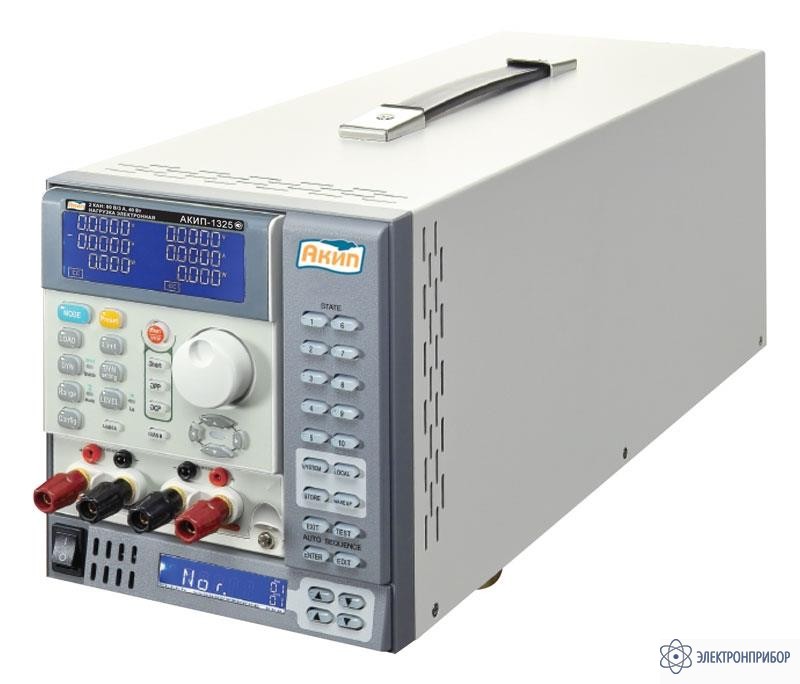

АКИП-1325 — модульная электронная нагрузка программируемая 2-х канальная

Сохранить в PDF Распечатать
    • Гарантия

      12 месяцев

    • Госреестр РФ

      57756-14

    • Производитель

      АКИП

    Особенности модульной электронной нагрузки программируемой 2-х канальной АКИП-1325

    • «2 в 1»: двухканальный режим в одном модуле (независимые входы)
    • Максимальное вх. напряжение до 80 В
    • Мощность (на канал): до 250 Вт/ 120 Вт/ 40 Вт при максимальном токе до 60 А/ 24 А/ 3 А (соответственно);
    • 5 режимов работы нагрузки: постоянный ток (СС); постоянное напряжение (СV), постоянное сопротивление (СR) и постоянная мощность (СР), динамический режим работы с регулируемой скоростью нарастания нагрузки (50 мкс … 10 с)
    • Большой ЖК-индикатор: одновременное отображение тока, напряжения, мощности (V/ A/ W - 5 разрядов); высокая точность и разрешение
    • Дискретная установка входных параметров (непосредственный набор на клавиатуре или в пошаговом режиме)
    • Режим защиты от перегрева (OTP), перегрузки по току (ОСР), по напряжению (OVP), по мощности (OPP)
    • 2-х проводная схема подключения нагрузки
    • Внутренняя память 150 ячеек (профили состояний)
    • Опции (интерфейсы шасси): RS232, LAN, GPIB, USB (только взамен)
  • Технические харакетристики модульной электронной нагрузки программируемой 2-х канальной АКИП-1325

    Параметр Значение
    Входные параметры
    Напряжение на нагрузке 0…80 В
    Ток в нагрузке 0…3 А
    Потребляемая мощность 40 Вт х 2кан
    Мин. Uвх 0,3В (при 3А)
    Режим постоянного напряжения (CV)
    Диапазон установки 6 В/ 80 В
    Погрешность установки ±(0,05%*Uуст+0,05%*Uконечн)
    Дискретность установки 0,135 мВ/ 1,35 мВ
    Режим постоянного сопротивления (CR)
    Диапазон установки 0,267 – 26,7 – 1602 кОм
    Погрешность установки ±(0,2%*Rуст+0,2%*Rконечн)
    Разрешение 16 бит
    Режим постоянного тока, статический режим (СС)
    Диапазон установки 0 – 0,3 / 3 А
    Погрешность установки ±(0,1%*Iуст+0,1%*I конечн)
    Дискретность установки 0,005/ 0,05 мА
    Режим постоянной мощности (СР)
    Диапазон установки 4 Вт/ 40 Вт
    Погрешн. установки ±(0,5%*Pуст+0,5%*Pконечн)
    Дискретность установки 0,067 мВт/ 0,67 мВт
    Режим постоянного тока, динамический режим (Dynamic CC)
    Диапазон периода переключения нагрузки 50 мкс - 9,999 мс/ 99,99 мс/999,9 мс/9999 мс
    Дискретность установки 0,001/ 0,01/ 0,1/ 1 мс
    Диапазон скорости (изменения силы тока) 0,2 мА – 12,5 мА/мкс
    2 мА – 125 мА/мкс
    Разрешение 8 бит
    Погрешность ± (0,005%*Уст.знач. + ед.мл.разр.)
    Мин. время нарастания 24 мкс
    Измерение напряжения
    Диапазон 0…6 В / 81 В
    Разрешение 0,1 мВ / 1,35 мВ
    Погрешность измерения ±(0,025%*Uизм+0,025%*Uконечн)
    Измерение тока
    Диапазон 0…0,3 / 3 А
    Разрешение 0,005/ 0,05 мА
    Погрешность измерения ±(0,1%*Iизм+0,1%*Iконечн)
    Измерение мощности
    Диапазон 4 Вт/ 40 Вт
    Разрешение 0,1 мВт
    Погрешность измерения ±(0,125%*Pизм+0,125%*Pконечн)
    Общие данные
    Потребл. мощность питание от шасси
    Интерфейс шасси (опции): RS232, LAN, GPIB*, USB (только взамен)
    Габаритные размеры 143 x 108 x 405 мм
    Масса 3,5 кг
    Совместимость шасси: 3302F (на 1 модуль), 3305F (на 2 модуля), 3300F (на 4 модуля)
  • Комплект поставки АКИП-1325

    Наименование Количество
    1. Модульная электронная нагрузка программируемая 2-х канальная АКИП-1325 1
    2. Руководство по эксплуатации 1
