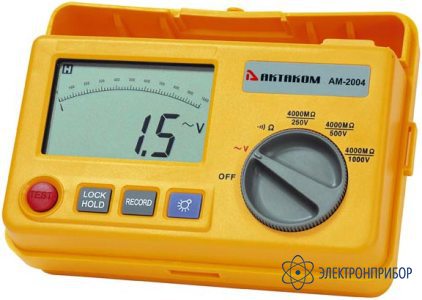

АМ-2004 — мегомметр

Сохранить в PDF Распечатать
    • Гарантия

      12 месяцев

    • Производитель

      АКТАКОМ

    Назначение цифрового мегаомметра АМ-2004:

    Измеритель сопротивления изоляции АМ-2004 предназначен для измерения сопротивления изоляции электрических цепей при различных рабочих напряжениях и измерения напряжения переменного тока при проведении наладочных и ремонтных работ, а также при лабораторных исследованиях в условиях умеренного климата. Мегаомметр имеет встроенный регистратор данных на 16 000 значений.

    Цифровой мегаомметр АМ-2004: измерение сопротивления изоляции 0,1 МОм ... 4 ГОм напряжением: 250, 500, 1000 В; точность 1 ... 2%, дополнительные функции: режимы вольтметра 1 ... 600 В (40 ... 500 Гц), омметр 0,01 ... 40 Ом; ЖКИ 3 1/2; питание 12 В (8 батарей x1,5 В), габариты 190x140x77 мм, масса 0,9 кг.

    Особенности цифрового мегаомметра АМ-2004:

    • Жидкокристаллический дисплей с аналоговой шкалой 80x50 мм, 33/4 разряда;
    • Быстродействие 2,5 отсчета/с (цифровой индикатор), 10 отсчетов/с (аналоговая шкала);
    • Объем памяти 32 кБ (16000 записей);
    • Питание прибора 12 В (8 элементов АА);
    • Рабочая температура 0 ... +50 °С;
    • Относительная влажность не более 80%;
    • Атмосферное давление 495 ... 795 мм рт. ст.;
    • Условия хранения –10 ... +60°С (влажность 70%);
    • Срок службы 6 лет.
  • Технические характеристики цифрового мегаомметра АМ-2004:

    Параметр Значения
    Измерение сопротивления и прозвонка электрической цепи
    Диапазон измерения 40 Ом
    Разрешение 0,01 Ом
    Подача звукового сигнала при < 4 Ом
    Абсолютная погрешность измерения сопротивления ± (0,01 Rизм + 30 е.м.р.)
    Максимальное напряжение в открытой цепи 12,8 В
    Ток в замкнутой цепи 200 ... 280 мА
    Защита от перегрузки 220 Вскз
    Параметры при измерении напряжения переменного тока с частотой 40 ... 500 Гц
    Диапазон измерения 600 В
    Разрешение 0,1 В
    Погрешность ± (0,015 Uизм + 3 е.м.р.)
    Входное сопротивление 4,5 МОм
    Защита от перегрузки 750 Вскз
    Измерение сопротивления изоляции (Авто выбор диапазона)
    Диапазон Разрешение Погрешность Напряжение на контактах
    4 МОм/40 МОм/400 МОм/4000 МОм/250 В 1 кОм 0,03 Rизм + 5 (при менее 2000 МОм)
    0,05 Rизм + 5 (при более 2000 МОм)
    250 В +20%
    4 МОм/40 МОм/400 МОм/4000 МОм/500 В 500 В +20%
    4 МОм/40 МОм/400 МОм/4000 МОм/1000 В 1000 В +10%
    Диапазон Ток тестирования Ток замкнутой цепи
    4000 МОм/250 В 1 мА 250 кОм (вывод) не более 1,5 мА
    4000 МОм/500 В 500 кОм (вывод)
    4000 МОм/1000 В 1 МОм (вывод)
  • Комплект поставки АМ-2004

    Наименование Количество
    1. Цифровой мегаомметр АМ-2004 1
    2. Комплект тестовых пробников 1
    3. Зажимы "крокодил" 1
    4. Носитель с программным обеспечением 1
    5. Кабель интерфейса RS-232 с оптической развязкой 1
    6. Батарея (1,5 В) 1
    7. Ремень для переноски 1
    8. Руководство по эксплуатации 1
