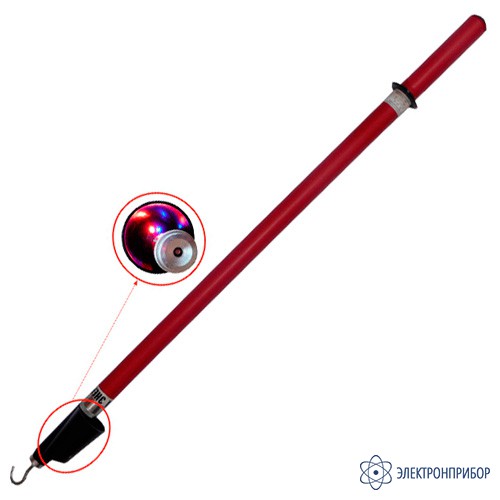

УВН 90М-35 СЗ ИП КБ — указатель высокого напряжения контактно-бесконтактный со светозвуковой индикацией и источником питания

Код товара: 42845
  • Является модификацией УВН 90М-35

    Сертификаты

    Описание указателя высокого напряжения контактно-бесконтактного со светозвуковой индикацией и источником питания УВН 90М-35 СЗ ИП КБ:

    Указатель высокого напряжения контактно-бесконтактный УВН 90М-35 СЗ ИП КБ предназначен для проверки наличия или отсутствия напряжения на воздушных линиях электропередачи и других электроустановках переменного тока напряжением 35 кВ, частотой 50 и 60 Гц, при температуре от – 45°С до +40°С и относительной влажности воздуха не выше 98% (при температуре +25°С).

    Указатель УВН 90М-35 СЗ ИП КБ относится к основным электрозащитным средствам, позволяет совместить в технологии определения наличия и отсутствия напряжения два способа – контактный и бесконтактный, что позволяет даже в коридоре ВЛ определить наличие опасного напряжения с земли без подъема на опору, а также произвести пофазное определение напряжения касанием токоведущих частей.

    Принцип действия контактной части указателя УВН 90М-35 СЗ ИП КБ основан на преобразовании электрических сигналов в светозвуковые.

    Принцип действия бесконтактной части УВН 90М-35 СЗ ИП КБ основан на наведении разности потенциалов между двумя электродами, внесенными в электрическое поле. Контактная и бесконтактная части указателя встроены в рабочую часть указателя. Яркая импульсная индикация контактной и бесконтактной частей осуществляется двумя разноцветными светодиодами, одновременно красным и синим для контактной и только синим для бесконтактной части, одновременно сопровождающаяся мощным прерывистым звуковым сигналом, сравнительно более частым и интенсивным при работе контактной и менее частым и интенсивным при работе бесконтактной частей.

    Элементы светозвуковой индикации указателя располагаются внутри затенителя, конструкция которого позволяет усилить светозвуковой сигнал за счет его направленного распространения.

    Бесконтактная часть указателя УВН 90М-35 СЗ ИП КБ обладает динамической чувствительностью, т.е. при приближении к токоведущим частям, срабатывание указателя в виде единичных светозвуковых сигналов возможно на значительных удалениях от токоведущих частей, а по мере приближения, частота импульсов светозвукового сигнала постепенно нарастает, что дает возможность определения шагового напряжения, а также двумя уровнями чувствительности, касание рукой (без перчатки) металлической детали хвоста рабочей части указателя, приводит к повышению чувствительности бесконтактной части.

    Указатель обладает возможностью самопроверки как контактной, так и бесконтактной частей. Надежная работа указателя достигается использованием в электрической схеме указателя микросхем и комплектующих элементов ведущих мировых производителей, а также литиевым источником питания марки CR-123, напряжением 3В, емкостью 1500 мА/ч.

    Низкая величина рабочего тока - 7 мА в режиме сигнализации контактной и бесконтактной частей, и 1 мА в режиме сигнализации бесконтактной части, позволяет использовать указатель без замены элемента питания в течении всего срока эксплуатации – 10 лет.

    Рабочая часть указателя УВН 90М-35 СЗ ИП КБ выполнена из пластика ABS, обеспечивающий нормальное функционирование элементов электроники в течении всего срока эксплуатации. Изолирующая часть выполнена из ПВХ или стеклопластика, обеспечивающиe надежную изоляцию.

  • Технические характеристики указателя высокого напряжения контактно-бесконтактного со светозвуковой индикацией и источником питания УВН 90М-35 СЗ ИП КБ:

    Параметр Значение
    Минимальное  напряжение, при  котором  срабатывает индикация  контактной  части, не более, кВ 8,7
    Максимальное  рабочее  напряжение,  кВ 35
    Методы измерения контактный и бесконтактный
    Виды индикации контактной части световая: импульсная, двухцветная
    звуковая: прерывистая
    Виды индикации бесконтактной части световая: импульсная, одноцветная
    звуковая: прерывистая
    Величина рабочего тока контактная часть, мА 7
    Величина рабочего тока бесконтактная часть, мА 1
    Чувствительность бесконтактной части указателя при работе в распределительных устройствах
    Для  35 кВ не менее 3 м
    Для  110 кВ не менее 4 м
    Расстояние до проводов воздушных линий, на котором включается сигнализация бесконтактной части
    На ВЛ  35 кВ 10 м
    На ВЛ  110 кВ 20-25 м
    На ВЛ  220 кВ 40 м
    Источник  питания  указателя один элемент CR-123 напряжением 3В, емкостью 1500 мА/ч
    Рабочий диапазон температуры окружающей среды, °С -45... +40
    Габаритные размеры указателя в рабочем положениее, мм Ф 72 x 970
    Габаритные размеры трубки фазировки в рабочем положениее, мм  Ф 52 x 745
    Масса указателя с трубкой фазировки, кг, не более 0,9

  • Комплект поставки УВН 90М-35 СЗ ИП КБ

    № Наименование Количество
    1 Указатель высокого напряжения контактно-бесконтактный УВН 90М-35 СЗ ИП КБ 1
