УВНК10ДУНТЕХ, УВНК 10Д УНТЕХ, УВНК 10Д-УНТЕХ

Указатели высокого напряжения

УВНК-10Д-УНТЕХ (6-35 кВ) — указатель высокого напряжения комбинированный для условий повышенной влажности с курсовым влагостойким электроизолированным фонарем VONATEX

Код товара: 52031
  • в наличии

    Назначение указателя высокого напряжения комбинированный для условий повышенной влажности с курсовым влагостойким электроизолированным фонарем VONATEX УВНК-10Д-УНТЕХ (6-35 кВ):

    Указатель высокого напряжения комбинированный УВНК-10Д-УНТЕХ применяют для контактного определения наличия/отсутствия напряжения, а также для дистанционного определения наличия напряжения как в нормальных погодных условиях, так и в условиях с повышенной влажностью (во время дождя, тумана, снегопада).

    Рабочее напряжение указателя УВНК-10Д-УНТЕХ в нормальных погодных условиях составляет 6–35 кВ. В условиях повышенной влажности рабочее напряжение указателя УВНК-10Д-УНТЕХ составляет не более 15 кВ.

    Описание указателя высокого напряжения комбинированный для условий повышенной влажности с курсовым влагостойким электроизолированным фонарем VONATEX УВНК-10Д-УНТЕХ (6-35 кВ):

    Корпус указателя УВНК-10Д-УНТЕХ выполнен из стеклопластиковой трубки и состоит из трех частей с резьбовым соединением.





    1 — контактная часть;
    2 — изолирующая часть;
    3 — рукоятка с бесконтактной частью;
    4 — ограничительное кольцо-выключатель;
    5 — контакт повышения чувствительности;
    6 — затенитель;
    7 — контактный крюк;
    8 — электроизолированный курсовой фонарь VONATEX™;
    9 — дополнительная изолирующая часть;
    10 — УПУН-2014

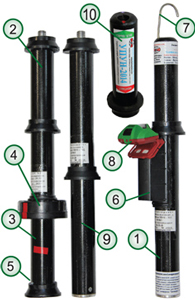

                               Рис. 1. Внешний вид УВНК-10Д-УНТЕХ

    Контактная часть (1 на рис. 1) указателя УВНК-10Д-УНТЕХ предназначена для освещения рабочей зоны и места касания токоведущих частей, определения наличия и отсутствия напряжения на каждой фазе в разнообразных условиях: при ярком свете, посторонних шумах, на деревянных опорах ВЛ, с приставных лестниц и прочее.

    Контактная часть состоит из контактного крюка (7 на рис. 1), светодиодного индикатора высокой яркости, помещенного внутри затенителя (6 на рис. 1), и электронной платы, размещенной внутри корпуса. На затенителе (6 на рис. 1) с помощью гибкого держателя со страховочным шнуром закреплен электроизолированный курсовой фонарь VONATEX™ (8 на рис. 1).

    Бесконтактная часть указателя УВНК-10Д-УНТЕХ предназначена для предупреждения травматизма путем определения наличия напряжения без касания токоведущих частей и для повышения производительности труда. Она объединяет изолирующую часть (2 на рис. 1) и рукоятку (3 на рис. 1).

    Дополнительная изолирующая часть (9 на рис. 1) обеспечивает адаптацию изолирующих свойств указателя и чувствительности контактной части 1 к условиям с повышенной влажностью.

    Для проверки работоспособности указателей напряжения УВНК-10Д-УНТЕХ применяют устройство проверки указателя напряжения УПУН-2014 (10 на рис. 1).

    Для работы в условиях с повышенной влажностью необходимо соединить все три части корпуса указателя УВНК-10Д-УНТЕХ. Для работы в нормальных погодных условиях соединяют контактную часть указателя с бесконтактной частью.

    Для повышения безопасности в условиях с недостаточной освещенностью необходимо включить курсовой фонарь VONATEX™ и установить шарнир корпуса фонаря в положение, обеспечивающее наилучшее освещение рабочей зоны.

  • Комплект поставки УВНК-10Д-УНТЕХ (6-35 кВ)

    № Наименование Количество
    1 Указатель высокого напряжения комбинированный УВНК-10Д-УНТЕХ (6-35 кВ) 1
