Указатели высокого напряжения

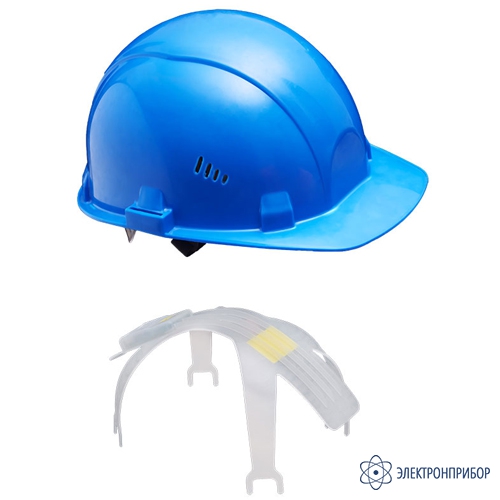

СНК Купол — сигнализатор напряжения индивидуальный для установки под каску

Код товара: 50329
  • в наличии

    Назначение сигнализатора напряжения индивидуального для установки под каску СНК Купол:

    Сигнализатор напряжения Купол предназначен для предупреждения персонала, работающего на воздушных линиях электропередач (ВЛ) о нахождении в потенциально опасной зоне из-за приближения к проводам и мачтовым трансформаторным подстанциям на опасное расстояние. Сигнализатор устанавливается под каску. Принцип действия сигнализатора основан на оценке параметров электрического поля, возникающего вокруг токоведущего проводника под напряжением.

    Сигнализатор включается автоматически при попадании в электрическое поле, напряженность которого превышает опасное значение и формирует прерывистый звуковой сигнал опасности.

    По нажатию кнопки «Тест» начинается самопроверка, при которой контролируются входные цепи и напряжение встроенного источника питания. При помощи кнопки «Тест» можно осуществить временную блокировку формирования сигнала опасности при нахождении в зоне действия электрических полей сетей более высокого класса напряжения или на распредустройствах. Для этого необходимо нажать и удерживать кнопку «Тест» около 5 секунд до появления звуковой последовательности из 1 длинного и 4 коротких сигналов подтверждающая блокировку сигнала опасности на 15 мин. Если продолжить удержание кнопки, еще через 5 секунд сформируется звуковая последовательность из 2-х длинных и 3-х коротких сигналов — блокировка на 30 минут. Блокировка сигнала опасности прекращается по истечению времени блокировки (15 или 30 минут) или по короткому нажатию кнопки «Тест».

    Сигнализатор Купол имеет специальный контакт РЗ, прикосновение к которому увеличивает чувствительность, что позволяет определять наличия напряжения на воздушной линии 6-10 кВ с земли.

  • Технические характеристики сигнализатора напряжения индивидуального для установки под каску СНК Купол:

    Параметр Значение
    Номинальное напряжение электроустановки, кВ 6÷10
    Чувствительность (расстояние между сигнализатором в момент начала индикации и ближайшим проводом, находящимся под напряжением 6 кВ), м, не менее без использования контакта РЗ — 2
    с использованием контакта РЗ — 6
    Номинальное напряжение встроенного источника питания, В 3,0 (элемент CR2450)
    Время эксплуатации до замены источника питания при средней продолжительности звукового сигнала не более 20мин в день, не менее 1 год
    Масса сигнализатора, не более, г 70
    Условия эксплуатации:
    - температура, оС
    - влажность при температуре 25 оС, %
    от -45 до +40
    до 80

  • Комплект поставки СНК Купол

    № Наименование Количество
    1 Сигнализатор напряжения индивидуальный для установки под каску СНК Купол 1
