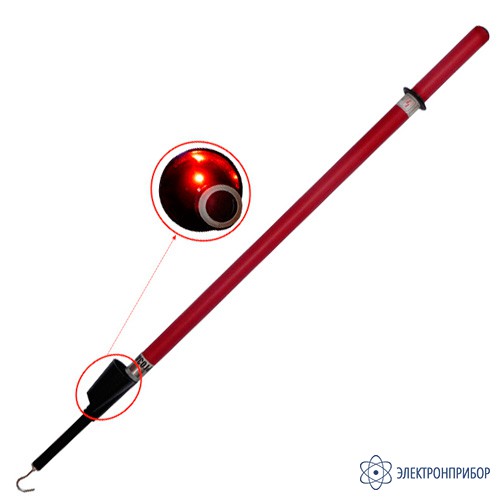

УВН-90М-6-35СЗ ИП — указатель высокого напряжения 6-35 кВ

Код товара: 42846
  • в наличии

    Описание указателя высокого напряжения 6-35 кВ УВН-90М-6-35СЗ ИП:

    Указатель высокого напряжения контактного типа УВН-90М-6-35СЗ ИП предназначен для проверки наличия или отсутствия напряжения на воздушных линиях электропередач и других электроустановках переменного тока напряжением от 6 до 35 кВ, частотой 50 и 60 Гц, при температуре от – 45°С до +40°С и относительной влажности воздуха не выше 98% (при температуре +25°С).

    Указатель УВН-90М-6-35СЗ ИП относится к основным электрозащитным средствам, позволяет произвести пофазное определение напряжения касанием токоведущих частей, а также определить опасное напряжение на деревянных опорах без применения заземляющего тросика, а в комплекте со штангой ШО-10-4-6,6 длиной 6,6м и весом не более 4,3 кг с земли без подъема на опору ВЛ.

    Принцип действия указателя основан на преобразовании электрических сигналов в светозвуковые. Элементы светозвуковой индикации указателя расположены внутри затенителя, конструкция которого позволяет усилить светозвуковой сигнал за счет его направленного распространения.

    Указатель УВН-90М-6-35СЗ ИП обладает возможностью самопроверки работоспособности. Рабочая часть указателя может использоваться в качестве индикатора напряжения от 100 до 1000В, а также для определения наведенного напряжения на ВЛ.

    Надежная работа указателя достигается использованием в электрической схеме микросхем и комплектующих элементов ведущих мировых производителей, а также литиевым источником питания марки CR-123 напряжением 3В, емкостью 1500мА/ч.

    Низкая величина рабочего тока - 7мА, в режиме сигнализации, позволяет использовать указатель без замены элемента питания в течение всего срока эксплуатации – 10 лет.

    Рабочая часть указателя УВН-90М-6-35СЗ ИПизготавливается из пластика марки ABS, обеспечивающий нормальное функционирование элементов электроники в течение всего срока эксплуатации. Изолирующая часть изготавливается из ПВХ, обеспечивающий надежную изоляцию.

  • Технические характеристики указателя высокого напряжения 6-35 кВ УВН-90М-6-35СЗ ИП:

    Параметр Значение
    Минимальное напряжение, при котором срабатывает индикация  контактной части, не более, В 1500
    Максимальное рабочее напряжение, кВ 35
    Методы измерения  контактный
    Виды индикации световая: импульсная,
    звуковая: прерывистая
    Величина рабочего тока, мА 7
    Габаритные размеры указателя в рабочем положении, мм Ф72 х 1070
    Масса указателя, кг, не более 0,65

  • Комплект поставки УВН-90М-6-35СЗ ИП

    № Наименование Количество
    1 Указатель высокого напряжения 6-35 кВ УВН-90М-6-35СЗ ИП 1
