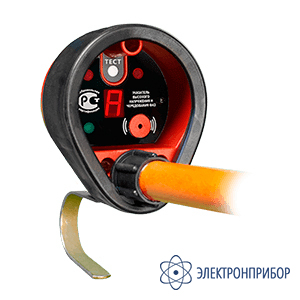

Указатель предназначен для определения наличия (отсутствия) напряжения на токоведущих частях электроустановок переменного тока 35 кВ при непосредственной связи с этими частями. Кроме того, указатель позволяют определить чередование фаз A, B, C трехфазной сети напряжением 35 кВ промышленной частоты 50 Гц в однополюсном режиме, что повышает безопасность и удобство работы. Указатель представляет собой однополюсное устройство с визуальной и акустической индикацией, независимыми каналом определения наличия (отсутствия) напряжения и каналом определения чередования фаз. Имеет функцию принудительного самотестирования. Работа указателя основывается на протекании емкостного тока.
Технические характеристики указателя высокого напряжения УВНЧФ-35:
Параметр
Значение
Номинальное напряжение электроустановки, кв
35
Диапазон рабочих частот, Гц
48÷52
Напряжение индикации указателя напряжения не более, кв
8,75
Время появления первого сигнала указателя напряжения после прикосновения к токоведущей части, находящейся под напряжением, равным 90% номинального фазного, не более, с
1,5
Громкость звукового сигнала не менее, дБ
75
Максимальное время определения фазы, с
15
Время индикации значения фазы — не менее, с
15
Напряжение встроенного источника питания, В
3 (два элемента типа «ААА»)
Масса указателя без упаковки не более, кг
1
Габаритные размеры указателя не более, мм
100х650
Условия эксплуатации:
температура окружающего воздуха, оС:
относительная влажность воздуха при 25 о, %:
