Указатели высокого напряжения

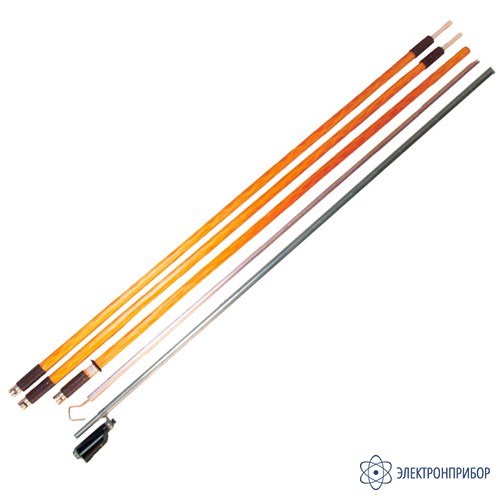

УВНУШ-10 СЗ ИП — однополюсный указатель высокого напряжения штанговый

Код товара: 42840
  • в наличии

    Сертификаты

    Описание указателя высокого напряжения штангового УВНУШ-10 СЗ ИП:

    Указатель высокого напряжения УВНУШ-10 СЗ ИП импульсного типа со световой и звуковой сигнализацией предназначен для проверки наличия или отсутсвия напряжения переменного тока частотой 50 Гц на ВЛ 6 - 10кВ и разъединителях на опорах ВЛ 6 - 10кВ непосредственно с поверхности земли, при температуре от -45°С до +40°С и относительной влажности воздуха не выше 98% ( при + 25°С).

    Принцип действия указателя УВНУШ-10 СЗ ИП напряжения основан на преобразовании электрических сигналов в светозвуковые. Указатель отличается яркой импульсной индикацией и мощным прерывистым звуковым сигналом, а также отсутсвием задержки срабатывания при касании токоведущих частей.

    Элементы светозвуковой индикации указателя УВНУШ-10 СЗ ИП расположены внутри затенителя, конструкция которого позволяет усилить светозвуковой сигнал за счет его направленного распространения.

    Указатель УВНУШ-10 СЗ ИП обладает возможностью самопроверки работоспособности.

    Надежная работа указателя УВНУШ-10 СЗ ИП достигается использованием в электрической схеме микросхем и комплектующих элементов ведущих мировых производителей (Моторола, Санио, Панасоник), а также литиевым источником питания марки CR-123 A напряжением 3В, емкостью 1500 мА\ч.

    Низкая величина рабочего тока – 7мА, в режиме сигнализации, позволяет использовать указатель без замены элемента питания в течении всего срока эксплуатации – 10 лет.

  • Технические характеристики указателя высокого напряжения штангового УВНУШ-10 СЗ ИП:

    Параметр Значение
    Напряжение (порог) срабатывания указателя, В, не выше 1500
    Максимальное рабочее напряжение, кВ 10
    Длина штанги указателя, мм, не менее 8000
    Число звеньев штанги, шт.  5
    Длина рукоятки, мм 1500
    Длина изолирующей части звена штанги, мм, не менее 5000
    Количество звеньев изолирующих, шт.   3
    Количество звеньев металлических, шт. 2
    Длина звеньев металлических,  мм 3000
    Габаритные размеры в упаковке 1750 x 180 x 100
    Масса, кг, не более 4,5

  • Комплект поставки УВНУШ-10 СЗ ИП

    № Наименование Количество
    1 Указатель высокого напряжения штангового УВНУШ-10 СЗ ИП 1
