УВНБУ 635, УВНБУ 6 35

Указатели высокого напряжения

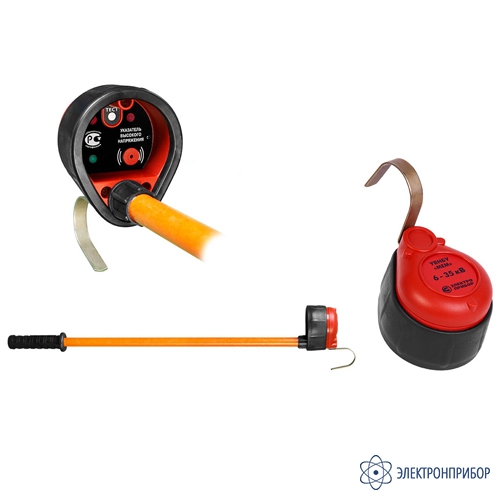

УВНБУ 6-35 — указатель высокого напряжения

Код товара: 58476
  • в наличии
    4 варианта исполнения

    Описание указателя высокого напряжения УВНБУ 6-35:

    УВНБУ – это базовая модель однополюсного универсального указателя высокого напряжения.

    Указатель высокого напряжения УВНБУ 6-35 предназначен для определения наличия (отсутствия) напряжения на токоведущих частях электроустановок переменного тока 6-35 кВ при непосредственной связи с этими частями (контактный способ). Дополнительной функцией указателя является определение наличия (отсутствия) напряжения без непосредственной связи с токоведущими частями (бесконтактный способ). Наличие переменного напряжения индицируется звуковым и световым сигналами. Указатель автоматически переходит в режим индикации при соприкосновении контакта-наконечника с токоведущей частью, находящейся под напряжением. В остальное время указатель постоянно готов к работе в пассивном энергосберегающем режиме. Имеет режим самоконтроля и индикацию разряда батареи.

    Указатель высокого напряжения УВНБУ 6-35 поставляется в комплекте со штангами соответствующего класса напряжения.

  • Технические характеристики указателя высокого напряжения УВНБУ 6-35:

    Параметр УВНБУ 6-35 УВНБУ 6-35 (с двухзвенной штангой) УВНБУ 6-35 (со штангой телескопической для установки с земли) УВНБУ 6-35 (с удлиненным щупом)
    Номинальное напряжение электроустановки, кВ 6÷35
    Напряжение индикации в контактном режиме, кВ, не более 1,5
    Расстояние срабатывания в бесконтактном режиме (в зависимости от величины напряжения), см 5÷40
    Звуковой сигнал в контактном режиме непрерывный
    Звуковой сигнал в бесконтактном режиме прерывистый
    Напряжение питания, В 3
    Ток, потребляемый от элементов питания, мА, не более 80
    Громкость звукового сигнала, дБ, не менее 70
    Условия эксплуатации:
    - температура, °C
    - влажность при температуре 25 °C, %
    от -30 до +40
    до 98
    Габаритные размеры отдельных частей указателя Рабочая часть с индикаторной частью, не более, мм 160 х 85 х 105 105 х 85 х 680
    Длина рукоятки, мм 120+50 1000+50 120+50
    Длина изолирующей части, мм 520+50 1015+50 6400+50 520+50
    Габаритные размеры указателя в чехле, не более, мм 900 х 90 х 110 1600 х 90 х 110 900 х 90 х 110
    Масса, кг, не более 0,4 0,6 1,9 0,5
    Срок службы, лет, не менее 5

  • Комплект поставки УВНБУ 6-35

    № Наименование УВНБУ 6-35 УВНБУ 6-35 (с двухзвенной штангой) УВНБУ 6-35 (со штангой телескопической для установки с земли) УВНБУ 6-35 (с удлиненным щупом)
    1 Рабочая часть с индикаторной частью 1
    2 Звено изолирующее с рукояткой 1 1 - 1
    3 Звено изолирующее - 1 - -
    4 Штанга изолирующая телескопическая - - 1 -
    5 Элемент питания "ААА" (LR03) 2
    6 Чехол 1
    7 Руководство по эксплуатации 1

  • Модификации УВНБУ 6-35

    Подберите модификацию по параметрам

    Длина рукоятки, мм
    Длина изолирующей части, мм
    Очистить
