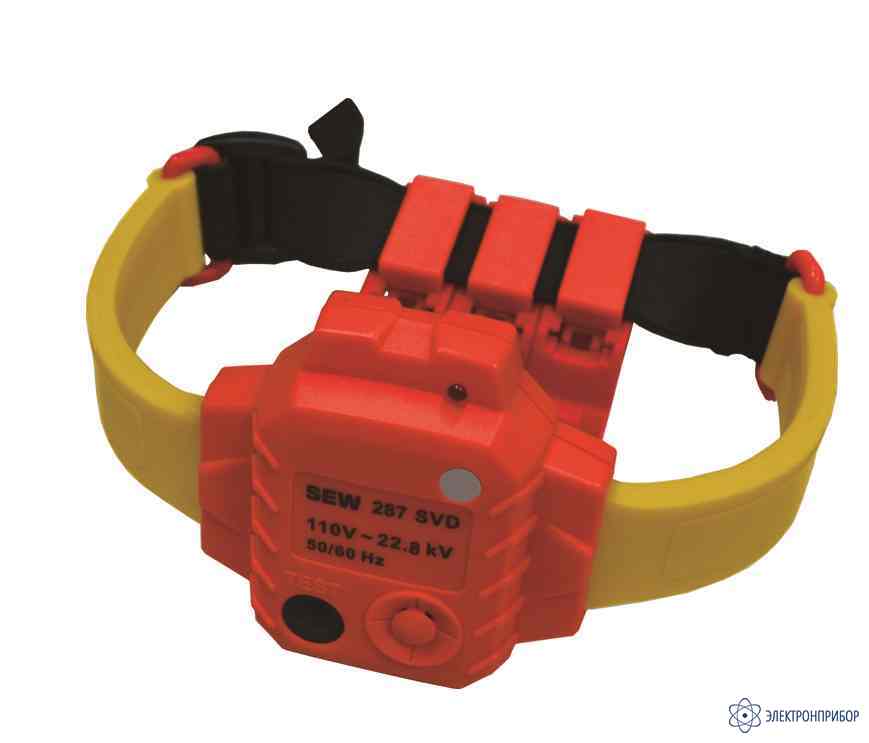

Описание индикатора опасного высоковольтного напряжения 287 SVD:
SEW 287 SVD – сенсор для автоматического бесконтактного дистанционного обнаружения переменного высоковольтного напряжения. Являясь по сути и ндикатором - извещателем, 287 SVD после включения питания ведет непрерывный мониторинг напряженности поля в окружающем пространстве , обеспечивает надежное детектирование и сигнализацию (световую и звуковую) при приближении к объекту находящемуся под высоким напряжением.
Рекомендован для использования (ношения) электротехническим и оперативным персоналом ЭУ, инженерами по эксплуатации мощных энергосистем и распределительных подстанций, а также для работников пожарных инспекций и служб и пожаротушения.
Особенности индикатора опасного высоковольтного напряжения 287 SVD:
Носимый индикатор для обеспечения индивидуальной безопасности персонала работающего в условиях присутствия источников опасного напряжения: электроэнергетики, пожарная охрана, спасатели, монтажники;
Дистанционное определение наличия ВВ фазного напряжения в действующих ЭУ ( до 22,8 кВ) и токопроводящих цепях, в том числе с изоляционным покрытием;
Частота напряжения сети 50/60 Гц;
Дистанция детектирования фазного напряжения от 40 до 85 см (в зав. от уровня напряжения);
Угол обнаружения источника напряжения от 90° до 120° (по горизонту);
Эффективная визуальная и акустическая сигнализация наличия опасного напряжения даже в условиях дневного света и окружающего шумового фона;
Грязе-, пыле-, водонепроницаемое исполнение корпуса (IP65), высокая степень электробезопасности;
Режим самодиагностики (Self-Test);
Имеет крепление для ношения на защитной каске, на рукаве;
Батарейное питание;
Компактное исполнение, удобен и прост в эксплуатации.
Технические характеристики индикатора опасного высоковольтного напряжения 287 SVD:
Параметр
Значение
Диапазон рабочих напряжений
110 В .... 22,8 кВ (50/ 60 Гц)
Чувствительность
U (ф - ф)
6,6 кВ
11,4 кВ
19,7 кВ
22,8 кВ
U (ф - 3)
3,8 кВ
6,6 кВ
11,4 кВ
19,7 кВ
Дистанция обнаружения
( ±20%)
40 см
55 см
80 см
85 см
Угол обнаружения
90 °
Визуальный индикатор
Светодиод красного цвета ( « опасность! » )
Акустический индикатор
Электронный зуммер повышенной громкости, уровень звука ( >70 дБ на дистанции 1 м)
Время самодиагностики
10 сек ( Self - Test)
Условия эксплуатации
0 ºС....45 ºС; относительная влажность не более 80 %
