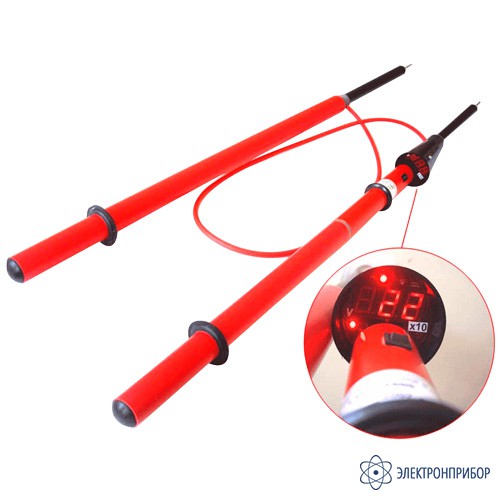

УВНФ-10КВ — указатель величины напряжения и совпадения фаз двухполюсный 6-10 кВ

Код товара: 42841
  • в наличии

    Описание указателя величины напряжения и совпадения фаз двухполюсного 6-10 кВ УВНФ-10КВ:

    Указатель величины напряжения и совпадения фаз УВНФ-10КВ двухполюсный предназначен для определения величины напряжения постоянного и переменного тока от 50 В до 10000В, частотой 50 и 60 Гц, при температуре - 45ºС до + 40 ºС и относительной влажности воздуха не выше 98 % (при температуре + 25 ºС) а также для фазировки кабельных линий и силовых трансформаторов в электроустановках переменного тока напряжением от 6 до 10кВ.

    Индикация измеряемой величины и режима работы (переменное или постоянное ) напряжения осуществляется посредством цифрового табло.

    Переключение режимов пост./ перем. осуществляется автоматически.

    Надежная работа указателя достигается использованием в электрической схеме микропроцессора, микросхем и комплектующих элементов ведущих мировых производителей, а также литиевых источников питания марки CR-123 напряжением 3В, емкостью 1500 м А/ч.

    Конструкция рабочей части указателя УВНФ-10КВ позволяет его использовать совместно со штангой ШО-10-4-6,6 длиной 6,6 м, - с земли без подъема на опору ВЛ. Низкая величина рабочего тока позволяет использовать указатель без замены элемента питания в течение всего срока эксплуатации – 10 лет. Рабочая часть указателя изготавливается из пластика марки “АBS” и обеспечивает нормальное функционирование элементов электроники в течение всего срока эксплуатации.

    Изолирующая часть указателя и трубка фазировки изготавливается из пластика ПВХ, обеспечивающий надежную изоляцию.

  • Технические характеристики указателя величины напряжения и совпадения фаз двухполюсного 6-10 кВ УВНФ-10КВ:

    Параметр Значение
    Диапазон определения величины напряжения постоянного и переменного тока, В 50 – 10000
    Ошибка при определении величины напряжения от максимального значения напряжения %   2
    Время запоминания значения последнего измерения, сек 10
    Ток потребления указателя, мА 20
    Габаритные размеры указателя и трубки фазировки, мм Ф72х980
    Длина соединительного провода между указателем и трубкой фазировки, мм 1200
    Масса, не более, кг 1,1

  • Комплект поставки УВНФ-10КВ

    № Наименование Количество
    1 Указатель величины напряжения и совпадения фаз двухполюсный 6-10 кВ УВНФ-10КВ 1
