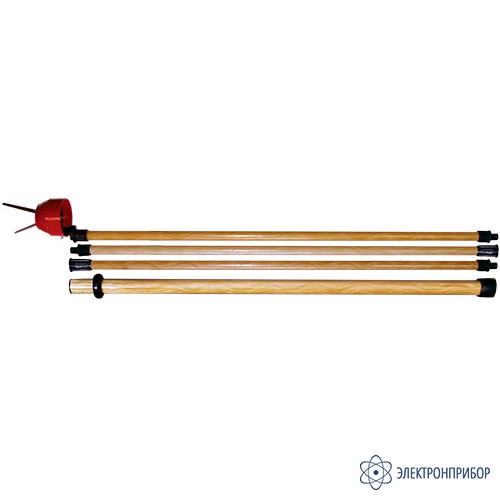

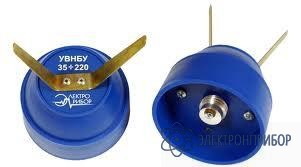

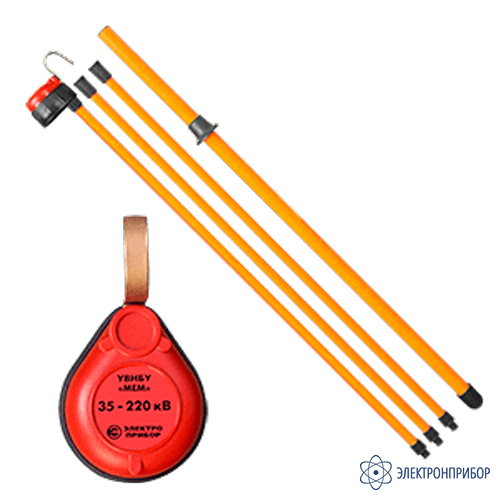

УВНБУ 35-220 МЕМ — указатель высокого напряжения

Код товара: 29016

  • Сертификаты

    Назначение указателя высокого напряжения УВНБУ 35-220 МЕМ со штангой до 220 кВ:

    Предназначены для определения наличия (отсутствия) напряжения на токоведущих частях электрических сетей переменного тока 35÷220 кВ при непосредственной связи с этими частями (контактный способ). Дополнительной функцией указателя является определение наличия (отсутствия) напряжения без непосредственной связи с токоведущими частями (бесконтактный способ). Используются со специальными универсальными штангами. Наличие переменного напряжения индицируется звуковым и световым сигналами. Имеют режим автоматического самоконтроля и индикацию разряда батареи.

    УВНБУ "МЕМ" имеют встроенный таймер-устройство, которое осуществляет непрерывный отсчет даты и времени в течение всего срока эксплуатации.

  • Технические характеристики указателя высокого напряжения УВНБУ 35-220 МЕМ со штангой до 220 кВ:

    Параметр Значение
    Тип указателя УВНБУ 35-220 МЕМ
    Номинальное напряжение электроустановки, кВ 35-220
    Напряжение индикации в контактном режиме, кВ, не более 8,75
    Чувствительность (расстояние между указателем в режиме СНЗ в момент начала индикации и ближайшим проводом, находящимся под напряжением 6 кВ), м 6
    Основной тип светового и звукового сигналов наличия напряжения прерывистый с одновременным включением и выключением обоих красных светодиодов и частотой следования не менее 1 Гц
    Тип светового и звукового сигналов наличия напряжения в режиме СНЗ прерывистый с поочередным включением красных светодиодов и частотой следования не менее 1 Гц
    Номинальное напряжение батареи, В 3 (2 элемента «ААА»)
    Длина изолирующей части, мм 2500
    Длина рукоятки, мм 800
    Условия эксплуатации:
    - температура, °C
    - влажность при температуре 25 °C, %
    - атмосферное давление
    от -45 до +45
    до 98
    60-106,7 кПа (460-800 мм рт. ст.)
    Габаритные размеры рабочей части указателя с индикаторной частью, мм 160 х 85 х 105
    Масса, кг, не более 1,3

    Примечание: нижняя граница диапазона pабочих температур окружающего воздуха зависит от применяемых встроенных элементов питания. Указанные технические характеристики соответствуют стандартному исполнению по ГОСТ и СТО ПАО «Россети». В соответствии с пожеланиями заказчика или техническим заданием, параметры могут быть изменены.

  • Комплект поставки УВНБУ 35-220 МЕМ

    № Наименование Количество
    1 Рабочая часть с индикаторной частью 1
    2 Звено изолирующее с рукояткой 1
    3 Элемент питания "ААА" (LR03) 2
    4 Чехол 1
    5 Руоководство по эксплуатации 1
