Указатели высокого напряжения

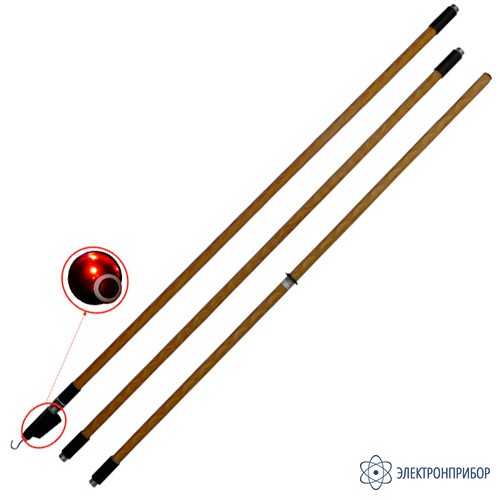

УВН-90М-35-330СЗ ИП — указатель высокого напряжения 35-330 кВ

Код товара: 42866

  • Сертификаты

    Описание указателя высокого напряжения 35-330 кВ УВН-90М-35-330СЗ ИП:

    Указатель высокого напряжения УВН-90M-35-330СЗ ИП предназначен для проверки наличия или отсутствия напряжения на воздушных линиях электропередачи и других электроустановках переменного тока напряжением 35, 110, 220, 330 кВ, частотой 50 и 60 Гц, при температуре от – 45°С до +40°С и относительной влажности воздуха не выше 98% (при температуре +25°С).

    Указатель УВН-90M-35-330СЗ ИП относится к основным электрозащитным средствам, позволяет произвести пофазное определение напряжения касанием токоведущих частей.

    Особенности работы указателя высокого напряжения 35-330 кВ УВН-90М-35-330СЗ ИП:

    Указатель УВН-90M-35-330СЗ ИП работает без применения заземляющего тросика.

    Принцип указателя УВН-90M-35-330СЗ ИП основан на преобразовании электрических сигналов в светозвуковые. Элементы светозвуковой индикации указателя располагаются внутри затенителя, конструкция которого позволяет усилить светозвуковой сигнал за счет его направленного распространения.

    Указатель УВН-90M-35-330СЗ ИП обладает возможностью самопроверки.

    Надежная работа достигается использованием в электрической схеме указателя микросхем и комплектующих элементов ведущих мировых производителей, а также литиевым источником питания марки CR-123, напряжением 3В ,емкостью 1500 мА/ч.

    Низкая величина рабочего тока - 7 мА в режиме сигнализации, позволяет использовать указатель без замены элемента питания в течении всего срока эксплуатации – 10 лет.

    Рабочая часть указателя УВН-90M-35-330СЗ ИП выполнена из пластика АВS, обеспечивающая нормальное функционирование элементов электроники в течении всего срока эксплуатации. Изолирующая часть выполнена из стеклопластика, обеспечивающий надежную изоляцию.

  • Технические характеристики указателя высокого напряжения 35-330 кВ УВН-90М-35-330СЗ ИП:

    Параметр Значение
    Номинальные проверяемые напряжения, кВ 35 110 220; 330
    Напряжения индикации, кВ не более 8,75 8,75 8,75
    Количество звеньев в рабочем положении (включая рукоятку) 1 2 3
    Длина изолирующей части, мм, не менее 900 2000 3150
    Длина рукоятки, мм 800 800 800
    Общая длина указателя в сборе, мм, не менее 1700 2500 4100
    Методы измерения контактный
    Виды индикации световая: импульсная
    звуковая: прерывистая
    Величина рабочего тока, мА 7
    Напряжение питания, В 3,0
    Источник питания указателя один элемент CR-123, напряжением 3В, емкостью 1500 мА/ч
    Габаритные размеры в транспортном виде, мм 1800 х 180 х 100
    Масса, кг, не более 0,63 1,3 3

  • Комплект поставки УВН-90М-35-330СЗ ИП

    № Наименование Количество
    1 Указатель высокого напряжения 35-330 кВ УВН-90М-35-330СЗ ИП 1
