КНН-110, КНН 110, КНН110

Указатели высокого напряжения

КНН-110 — комплект для измерения наведенного напряжения

Код товара: 43518
    • Гарантия

      24 месяца

    • Межповерочный интервал

      12 месяцев

    • Госреестр СИ РФ

      64968-16 до 07.09.2026

    • Производитель

      Электроприбор

    Назначение комплекта для измерения наведенного напряжения КНН-110:

    Комплект предназначен для измерения среднеквадратичного значения переменного напряжения промышленной частоты 50Гц, возникающего на отключенных частях электроустановок относительно земли (наведенного напряжения) для обеспечения безопасности персонала при проведении работ на ВЛ.

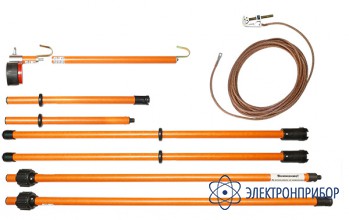

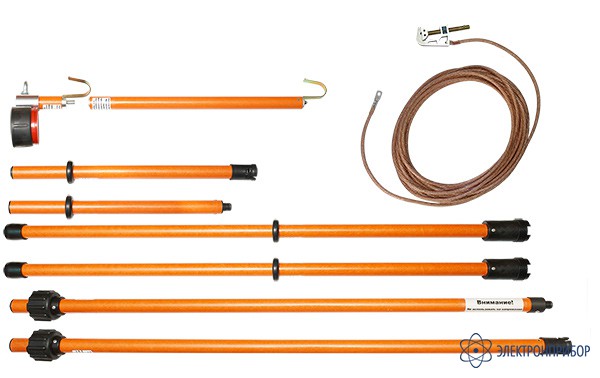

    Комплект включает в свой состав измеритель наведенного напряжения ИНН-15 и изолирующую штангу в соответствии с классом напряжением электрооборудования.

  • Технические характеристики комплекта для измерения наведенного напряжения КНН-110:

    Параметр КНН-10 (для работы с земли) / КНН-10 (для работы с земли) с УДСП КНН-15 / КНН-15 с УДСП КНН-35 / КНН-35 с УДСП КНН-110 / КНН-110 с УДСП КНН-220 / КНН-220 с УДСП КНН-330 с УДСП КНН-500 с УДСП
    Диапазон измерения среднеквадратичного значения переменного напряжения промышленной частоты 50Гц от 0,05 В до 15 кВ
    Габаритные размеры ИНН-15 не более 680 мм х 160 мм х 95 мм.
    Длина рукоятки, мм 1500+50 300+50 400+50 600+50 800+50 800+50 1000+50
    Длина изолирующей части, мм 1100+50 700+50 1100+50 1400+50 2500+50 3000+50 4000+50
    Длина рабочей части (с ИНН-15), мм 5000+50 600+50 600+50 600+50 600+50 600+50 600+50
    Длина штанги для установки струбцины, мм 1000+50 1000+50 2000+50 2000+50 2000+50 2000+50
    Длина соединительного провода, мм 6000+50 6000+50 6000+50 6000+50 10000+50 10000+50 15000+50
    Максимальные размеры в потребительской таре, мм не более 1750 х 240 х240
    Масса комплекта в потребительской таре, кг не более 10 7 8 10 11 12 13
  • Комплект поставки КНН-110

    Наименование КНН-10 (для работы с земли) КНН-10 (для работы с земли) с УДСП КНН-15 КНН-15 с УДСП КНН-35 КНН-35 с УДСП КНН-110 КНН-110 с УДСП КНН-220 КНН-220 с УДСП КНН-330 с УДСП КНН-500 с УДСП
    1 Измеритель наведенного напряжения ИНН-15 1 1 1 1 1 1 1 1 1 1 1 1
    2 Провод соединительный со струбциной 1 1 1 1 1 1 1 1 1 1 1 1
    3 Гибкий проводник со струбциной 1 1 - - - - - - - - - -
    4 Штанга ШОИ-10 для работы с земли 1 1 - - - - - - - - - -
    5

    Штанга ШУ

    - - 1 1 1 1 - - - - - -
    6 Штанга ШУ - звено с рукояткой - - - - - - 1 1 1 1 1 1
    7 Штанга ШУ - звено верхнее - - - - - - 1 1 1 1 1 1
    8 Штанга ШУ - звено промежуточное - - - - - - - - - - 1 1
    9 Штанга для установки струбцины - - 1 1 1 1 - - - - - -
    10 Штанга для установки струбцины - звено с рукояткой - - - - - - 1 1 1 1 1 1
    11

    Штанга для установки струбцины - звено с байонетом

    - - - - - - 1 1 1 1 1 1
    12 Устройство дистанционного считывания показаний УДСП - 1 - 1 - 1 - 1 - 1 1 1
    13 Руководство по эксплуатации 1 1 1 1 1 1 1 1 1 1 1 1
    14 Чехол 1 1 1 1 1 1 1 1 1 1 1 1

    Комплектация поставляемая по отдельному заказу за отдельную плату:

    Наименование
    1 Указатель напряжения УВН «ВИЗОР»
    2 Устройство проверочное УП-25
    3 Устройство дистанционного считывания показаний УДСП
