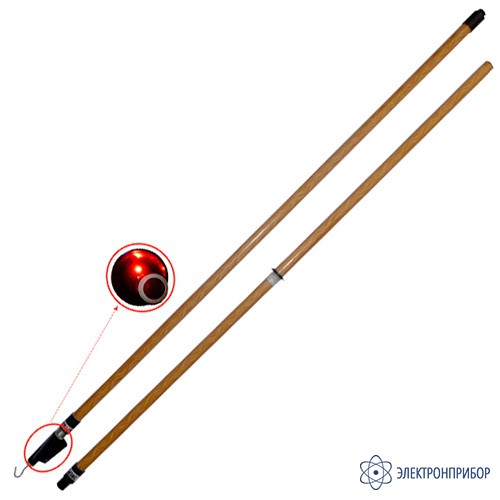

УВН-90М-220СЗ ИП — указатель высокого напряжения 220 кВ

Код товара: 42859

  • Описание указателя высокого напряжения 220 кВ УВН-90М-220СЗ ИП:

    Указатель высокого напряжения УВН-90M-220СЗ ИП предназначен для проверки наличия или отсутствия напряжения на воздушных линиях электропередачи и других электроустановках переменного тока напряжением 220 кВ, частотой 50 и 60 Гц, при температуре от – 45°С до +40°С и относительной влажности воздуха не выше 98% (при температуре +25°С).

    Указатель УВН-90M-220СЗ ИП относится к основным электрозащитным средствам.

    Принцип действия указателя УВН-90M-220СЗ ИП основан на преобразовании электрических сигналов в светозвуковые.

    Элементы светозвуковой индикации указателя УВН-90M-220СЗ ИП располагаются внутри затенителя, конструкция которого позволяет усилить светозвуковой сигнал за счет его направленного распространения. Указатель обладает возможностью самопроверки работоспособности перед эксплуатацией.

    Надежная работа указателя УВН-90M-220СЗ ИП достигается использованием в электрической схеме указателя микросхем и комплектующих элементов ведущих мировых производителей, а также литиевым источником питания марки CR-123, напряжением 3В, емкостью 1500 мА/ч.

    Низкая величина рабочего тока - 7 мА, в режиме сигнализации, позволяет использовать указатель без замены элемента питания в течение всего срока эксплуатации – 10 лет.

    Рабочая часть указателя УВН-90M-220СЗ ИП выполнена из пластика марки АBS, обеспечивающий нормальное функционирование элементов электроники в течение всего срока эксплуатации. Изолирующая часть выполнена из пластика ПВХ или стеклопластиковых труб, обеспечивающих надежную изоляцию.

  • Технические характеристики указателя высокого напряжения 220 кВ УВН-90М-220СЗ ИП:

    Параметр Значение
    Минимальное напряжение, при котором срабатывает  индикация указателя, не более, кВ 8,7
    Максимальное рабочее напряжение, кВ 220
    Рабочий диапазон температуры окружающей среды, °С от -45 до +40
    Методы измерения Контактный
    Виды индикации Световая: импульсная, красная
    Звуковая: прерывистая
    Напряжение питания, В 3
    Источник питания указателя Один элемент CR-123 напряжением 3В, емкостью 1500мА/ч
    Величина рабочего тока, мА 7
    Габаритные размеры указателя в рабочем положении, мм Ф72х3400
    Масса указателя, кг, не более 2

  • Комплект поставки УВН-90М-220СЗ ИП

    № Наименование Количество
    1 Указатель высокого напряжения 220 кВ УВН-90М-220СЗ ИП 1
