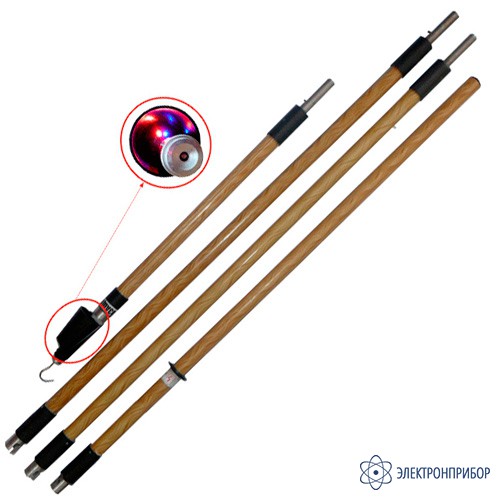

УВН-90М-35-220СЗ ИП КБ — указатель высокого напряжения комбинированный 35-220 кВ

Код товара: 42864

  • Описание указателя высокого напряжения комбинированный 35-220 кВ УВН-90М-35-220СЗ ИП КБ:

    Указатель высокого напряжения контактно-бесконтактный УВН-90М-35-220СЗ ИП КБ предназначен для проверки наличия или отсутствия напряжения на воздушных линиях электропередачи и других электроустановках переменного тока напряжением 35, 110, 220 кВ, частотой 50 и 60 Гц, при температуре от – 45°С до +40°С и относительной влажности воздуха не выше 98% (при температуре +25°С).

    Указатель УВН-90М-35-220СЗ ИП КБ относится к основным электрозащитным средствам, позволяет совместить в технологии определения наличия и отсутствия напряжения два способа – контактный и бесконтактный, что позволяет даже в коридоре ВЛ определить наличие опасного напряжения с земли без подъема на опору, а также произвести пофазное определение напряжения касанием токоведущих частей.

    Особенности работы указателя высокого напряжения комбинированный 35-220 кВ УВН-90М-35-220СЗ ИП КБ:

    Указатель УВН-90М-35-220СЗ ИП КБ работает без применения заземления.

    Принцип действия контактной части указателя УВН-90М-35-220СЗ ИП КБ основан на преобразовании электрических сигналов в светозвуковые.

    Принцип действия бесконтактной части основан на наведении разности потенциалов между двумя электродами, внесенными в электрическое поле. Контактная и бесконтактная части встроены в рабочую часть указателя. Яркая импульсная индикация контактной и бесконтактной частей осуществляется двумя разноцветными светодиодами, одновременно красным и синим для контактной и только синим для бесконтактной части, одновременно сопровождающаяся мощным прерывистым звуковым сигналом, сравнительно более частым и интенсивным при работе контактной и менее частым и интенсивным при работе бесконтактной части.

    Элементы светозвуковой индикации указателя УВН-90М-35-220СЗ ИП КБ располагаются внутри затенителя, конструкция которого позволяет усилить светозвуковой сигнал за счет его направленного распространения.

    Бесконтактная часть указателя УВН-90М-35-220СЗ ИП КБ обладает динамической чувствительностью, т.е. при приближении к токоведущим частям, срабатывание указателя в виде единичных светозвуковых сигналов возможно на значительных удалениях от токоведущих частей, а по мере приближения, частота импульсов светозвукового сигнала постепенно нарастает, что дает возможность определения шагового напряжения.

    Указатель УВН-90М-35-220СЗ ИП КБ обладает возможностью самопроверки как контактной, так и бесконтактной частей.

    Надежная работа указателя УВН-90М-35-220СЗ ИП КБ достигается использованием в электрической схеме указателя микросхем и комплектующих элементов ведущих мировых производителей, а также литиевым источником питания марки CR-123, напряжением 3В, емкостью 1500 мА\ч.

    Низкая величина рабочего тока - 7мА в режиме сигнализации контактной и бесконтактной частей, и 1 мА в режиме сигнализации бесконтактной части, позволяет использовать указатель без замены элемента питания в течение всего срока эксплуатации – 10 лет.

    Рабочая часть указателя УВН-90М-35-220СЗ ИП КБ выполнена из пластика “ABS”, обеспечивающая нормальное функционирование элементов электроники в течениe всего срока эксплуатации. Изолирующая часть выполнена из ПВХ или стеклопластика, обеспечивает надежную изоляцию.

  • Технические характеристики указателя высокого напряжения комбинированный 35-220 кВ УВН-90М-35-220СЗ ИП КБ:

    Параметр Значение
    Номинальные проверяемые напряжения, кВ 35 110 220
    Напряжения индикации, кВ не более 8,75 8,75 8,75
    Количество звеньев в рабочем положении (включая рукоятку) 2 3 4
    Длина изолирующей части, мм, не менее 900 2000 3150
    Длина рукоятки, мм 800 800 800
    Общая длина указателя в сборе, мм, не менее 1800 2900 4100
    Методы измерения контактный и бесконтактный
    Виды индикации контактной части световая: импульсная, двухцветная
    звуковая: прерывистая
    Виды индикации бесконтактной части световая: импульсная, одноцветная
    звуковая: прерывистая
    Величина рабочего тока контактной части, мА 7
    Величина рабочего тока бесконтактной части, мА 1
    Чувствительность бесконтактной части указателя при работе в распредустройствах:
    - для 35 кВ
    - для 110 кВ
    не менее 3 м
    не менее 4 м
    Расстояние до проводов воздушных линий, на котором включается сигнализация бесконтактной части:
    - на ВЛ 35 кВ
    - на ВЛ 110 кВ
    - на ВЛ 220 кВ
    10 м
    20-25 м
    40 м
    Напряжение питания контактной и бесконтактной  части, В 3,0
    Источник питания указателя один элемент CR-123, напряжением 3В, емкостью 1500 мА/ч
    Габаритные размеры в транспортном виде, мм 1100 х 180 х 130
    Масса, кг, не более 0,63 1,3 3

  • Комплект поставки УВН-90М-35-220СЗ ИП КБ

    № Наименование Количество
    1 Указатель высокого напряжения комбинированный 35-220 кВ УВН-90М-35-220СЗ ИП КБ 1
