Указатели высокого напряжения

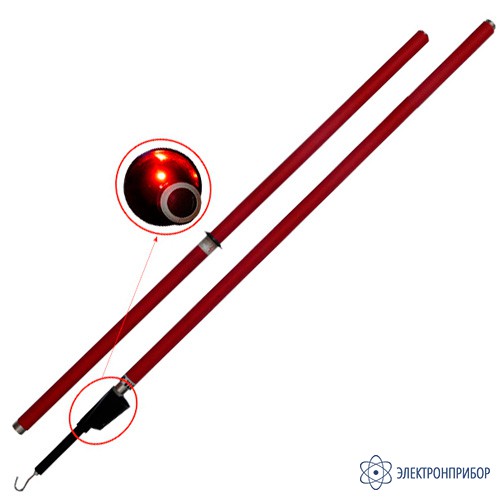

УВН-90М-10-110СЗ ИП — указатель высокого напряжения 10-110 кВ

Код товара: 42851

  • Описание указателя высокого напряжения 10-110 кВ УВН-90М-10-110СЗ ИП:

    Указатель высокого напряжения УВН-90M-10-110СЗ ИП предназначен для проверки наличия или отсутствия напряжения на воздушных линиях электропередачи и других электроустановках переменного тока напряжением 10,35,110 кВ, частотой 50 и 60 Гц, при температуре от – 45°С до +40°С и относительной влажности воздуха не выше 98% (при температуре +25°С).

    Указатель УВН-90M-10-110СЗ ИП относится к основным электрозащитным средствам. Указатель работает без примемения заземляющего тросика. Принцип действия указателя основан на преобразовании электрических сигналов в светозвуковые.

    Элементы светозвуковой индикации указателя УВН-90M-10-110СЗ ИП располагаются внутри затенителя, конструкция которого позволяет усилить светозвуковой сигнал за счет его направленного распространения. Указатель обладает возможностью самопроверки.

    Надежная работа указателя достигается использованием в электрической схеме указателя микросхем и комплектующих элементов ведущих мировых производителей, а также литиевым источником питания марки CR-123, напряжением 3В ,емкостью 1500 мА/ч. Низкая величина рабочего тока - 7,0 мА в режиме сигнализации позволяет использовать указатель без замены элемента питания в течении всего срока эксплуатации – 10 лет.

    Рабочая часть указателя УВН-90M-10-110СЗ ИП выполнена из пластика марки АВS, обеспечивающий нормальное функционирование элементов электроники в течении всего срока эксплуатации. Изолирующая часть выполнена из ПВХ или стеклопластика, обеспечивающий надежную изоляцию.

  • Технические характеристики указателя высокого напряжения 10-110 кВ УВН-90М-10-110СЗ ИП:

    Параметр Значение
    Номинальные проверяемые напряжения, кВ 10 35 110
    Напряжения индикации, кВ не более 2,5 2,5 2,5
    Количество звеньев в рабочем положении (включая рукоятку) 1 1 1
    Длина изолирующей части, мм, не  менее 550 550 1650
    Длина рукоятки, мм 600 600 600
    Общая длина указателя в сборе, мм, не менее 1600 1600 2670
    Методы измерения контактный
    Виды индикации световая: импульсная,
    звуковая: прерывистая
    Напряжение питания, В   3,0
    Источник питания указателя один элемент CR-123 фирмы, напряжением 3В, емкостью 1500 мА/ч
    Величина рабочего тока, мА  7,0
    Габаритные размеры в транспортном виде, мм 1250x150x50
    Масса, кг, не более 1,35

  • Комплект поставки УВН-90М-10-110СЗ ИП

    № Наименование Количество
    1 Указатель высокого напряжения 10-110 кВ УВН-90М-10-110СЗ ИП 1
