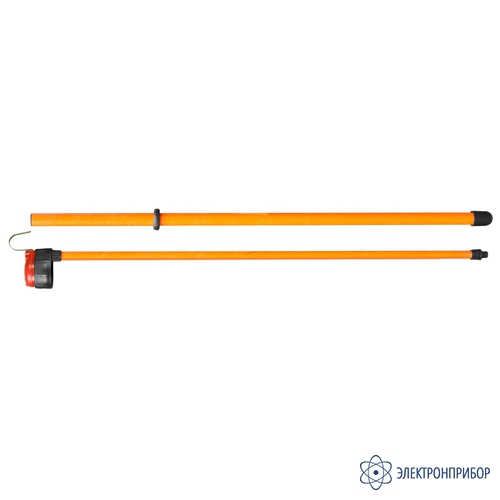

УВНБУ 35-110 — указатель высокого напряжения

Код товара: 50325

  • Сертификаты

    Описание указателя высокого напряжения УВНБУ 35-110:

    УВНБУ – это базовая модель однополюсного универсального указателя высокого напряжения.

    Указатель высокого напряжения УВНБУ 35-110 предназначен для определения наличия (отсутствия) напряжения на токоведущих частях электроустановок переменного тока 35-110 кВ при непосредственной связи с этими частями (контактный способ). Дополнительной функцией указателя является определение наличия (отсутствия) напряжения без непосредственной связи с токоведущими частями (бесконтактный способ). Наличие переменного напряжения индицируется звуковым и световым сигналами. Указатель автоматически переходит в режим индикации при соприкосновении контакта-наконечника с токоведущей частью, находящейся под напряжением. В остальное время указатель постоянно готов к работе в пассивном энергосберегающем режиме. Имеет режим самоконтроля и индикацию разряда батареи.

    Поставляется в комплекте со штангами соответствующего класса напряжения.

  • Технические характеристики указателя высокого напряжения УВНБУ 35-110:

    Параметр Значение
    Тип указателя УВНБУ 35-110
    Номинальное напряжение электроустановки, кВ 35-110
    Напряжение индикации в контактном режиме, кВ, не более 8,75
    Чувствительность (расстояние между указателем в режиме СНЗ в момент начала индикации и ближайшим проводом, находящимся под напряжением 6 кВ), м 6
    Основной тип светового и звукового сигналов наличия напряжения прерывистый с одновременным включением и выключением обоих красных светодиодов и частотой следования не менее 1 Гц
    Тип светового и звукового сигналов наличия напряжения в режиме СНЗ прерывистый с поочередным включением красных светодиодов и частотой следования не менее 1 Гц
    Номинальное напряжение батареи, В 3 (2 элемента «ААА»)
    Длина изолирующей части, мм 1400
    Длина рукоятки, мм 600
    Условия эксплуатации:
    - температура, °C
    - влажность при температуре 25 °C, %
    - атмосферное давление
    от -45 до +45
    до 98
    60-106,7 кПа (460-800 мм рт. ст.)
    Габаритные размеры рабочей части указателя с индикаторной частью, мм 160 х 85 х 105
    Масса, кг, не более 1,2

    Примечание: нижняя граница диапазона pабочих температур окружающего воздуха зависит от применяемых встроенных элементов питания. Указанные технические характеристики соответствуют стандартному исполнению по ГОСТ и СТО ПАО «Россети». В соответствии с пожеланиями заказчика или техническим заданием, параметры могут быть изменены.

  • Комплект поставки УВНБУ 35-110

    № Наименование Количество
    1 Рабочая часть с индикаторной частью 1
    2 Звено изолирующее с рукояткой 1
    3 Элемент питания "ААА" (LR03) 2
    4 Чехол 1
    5 Руоководство по эксплуатации 1
