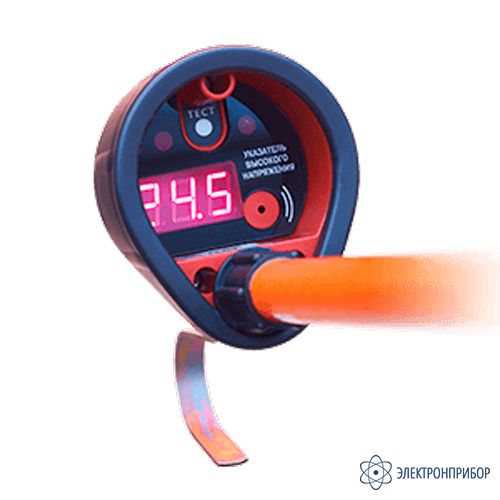

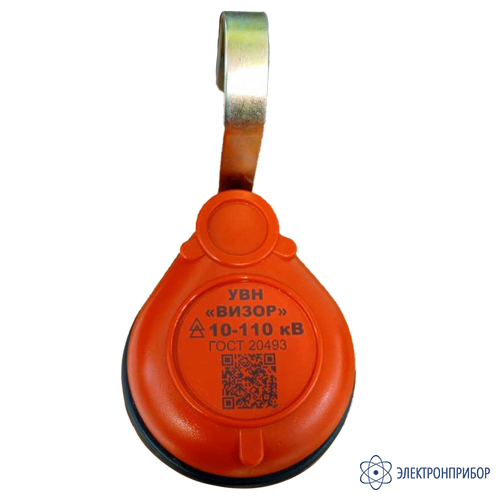

УВН «Визор» — указатель высокого напряжения цифровой

Код товара: 85834
  • Указатель высокого напряжения цифровой УВН «Визор» Указатель высокого напряжения цифровой УВН «Визор» Указатель высокого напряжения цифровой УВН «Визор»
    2 варианта исполнения

    Назначение указателя высокого напряжения цифрового УВН «Визор»:

    Однополюсный указатель высокого напряжения УВН «Визор» используется для определения наличия (отсутствия) напряжения на токоведущих частях электроустановок переменного тока до 110 кВ при непосредственной связи с этими частями. При наличии напряжения на токоведущих частях электроустановки, превышающего напряжение индикации, указатель осуществляет световую и звуковую индикацию. Дополнительной функцией указателя является отображение величины напряжения на 3-х разрядном цифровом индикаторе. Отображение напряжения встроенного источника питания на цифровом индикаторе. Указатель обеспечивает самоконтроль и отображение напряжения встроенного источника питания после нажатия кнопки «Тест».

  • Технические характеристики указателя высокого напряжения цифрового УВН «Визор»:

    Параметр Значение
    УВН «Визор» 6-10 УВН «Визор» 10-110
    Номинальное напряжение, кВ 6 – 10 10 – 110
    Напряжение индикации, В 1500 2500
    Диапазон отображения величины напряжения, кВ от 0,5 до 65
    Звуковой сигнал при определении наличия напряжения прерывистый, с частотой 1 Гц, частота звукового сигнала 2÷4 кГц
    Световой сигнал при определении наличия напряжения непрерывное свечение красного светодиода
    Номинальное напряжение встроенного источника питания, В 3 (2 элемента «ААА»)
    Минимальное напряжение источника питания, В 2,4
    Испытательное напряжение изолирующей части указателя в течении 5 минут, кВ 40 190
    Длина изолирующей части, мм 450 1400
    Длина рукоятки, мм 110 600
    Габаритные размеры рабочей части указателя с индикаторной частью, мм 85 х 160 х 105
    Габаритные размеры указателя в чехле, мм 700 х 90 х 140 1120 х 90 х 140
    Масса указателя без упаковки, кг 0,6 1,2
    Условия эксплуатации:
    - температура окружающего воздуха
    - относительная влажность воздуха
    - атмосферное давление
    от -45 °C до +45 °C
    до 98% при 25 °C
    60-106,7 кПа (460-800 мм рт. ст.)

    Примечание: нижняя граница диапазона pабочих температур окружающего воздуха зависит от применяемых встроенных элементов питания. Указанные технические характеристики соответствуют стандартному исполнению по ГОСТ и СТО ПАО «Россети». В соответствии с пожеланиями заказчика или техническим заданием, параметры могут быть изменены.

  • Комплект поставки УВН «Визор»

    № Наименование УВН «Визор» 6-10 УВН «Визор» 10-110
    1 Рабочая часть с индикаторной частью (с элементами питания ААА - 2 штуки) 1 1
    2 Штанга изолирующая (изолирующая часть с рукояткой) 1 -
    3 Звено штанги изолирующей верхнее - 1
    4 Звено штанги изолирующей с рукояткой - 1
    5 Руководство по эксплуатации 1 1
    6 Чехол 1 1
