УВН 90М-110 — указатель высокого напряжения
Код товара: 45958-
-
Гарантия
12 месяцев
-
Производитель
Назначение указателя высокого напряжения УВН 90М-110:
Указатель высокого напряжения УВН 90М-110 предназначен для проверки наличия или отсутсвия напряжения в электроустановках переменного тока промышленной частоты с номинальным напряжения в электроустановках переменного тока промышленной частоты с номинальным напряжением 110 кВ, при температуре от - 45°С до + 40°С и относительной влажности воздуха не выше 98% (при температуре 25°С).

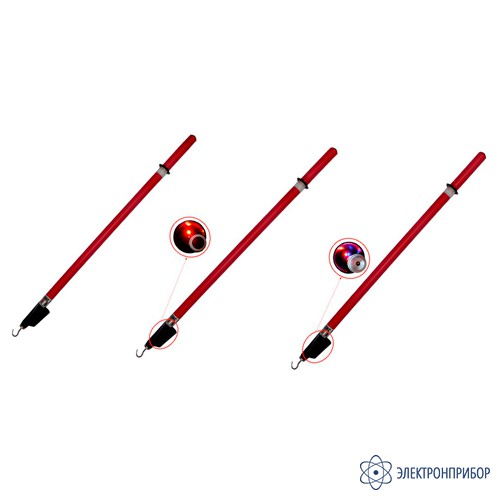

Указатель высокого напряжения УВН 90М-110 представлен в четырех исполнениях:
- УВН 90М-110 - указатель высокого напряжения со световой индикацией;
- УВН 90М-110 СЗ - указатель высокого напряжения со светозвуковой импульсной индикацией и самопроверкой;
- УВН 90М-110 СЗ ИП - указатель высокого напряжения со светозвуковой импульсной индикацией, самопроверкой и источником питания;
- УВН 90М-110 СЗ ИП КБ - контактно-бесконтактный указатель высокого напряжения со свето-звуковой индикацией и источником питания.
-
-
Технические характеристики указателя высокого напряжения УВН 90М-110:
Параметр Заглавие УВН 90М-110 УВН 90М-110 СЗ УВН 90М-110 СЗ ИП УВН 90М-110 СЗ ИП КБ Номинальные проверяемые напряжения, кВ 110 110 110 110 Напряжение индикации, кВ, не выше 8,75 8,7 8,7 8,7 Метод измерения Контактный Контактный Контактный Контактный и бесконтактный Вид индикации Световая Световая: импульсная, красная;
Звуковая: прерывистаяСветовая: импульсная, красная;
Звуковая: прерывистаяКонтактной части:
световая: импульсная, двухцветная;
звуковая: прерывистаяБесконтактной части:
световая: импульсная, одноцветная;
звуковая: прерывистаяВеличина рабочего тока, мА 7 7 7 Контактная часть 7,0
Бесконтактнная часть 1Чувствительность бесконтактной части указателя при работе в распределительных устройствах - - - Для 35 кВ не менее 3 м
Для 110 кВ не менее 4 мРасстояние до проводов воздушных линий, на котором включается сигнализация бесконтактной части - - - На ВЛ 35 кВ 10 м
На ВЛ 110 кВ 20-25 м
На ВЛ 220 кВ 40 мПитание - - Один элемент CR-123, напряжением 3В, емкостью 1500мА/ч Один элемент CR-123, напряжением 3В, емкостью 1500мА/ч Габаритные размеры указателя в рабочем положении, мм Ф72х2350 Ф72х2350 Ф72х2350 Ф72х2350 Масса, кг, не более 1,3 1,3 1,3 1,4 -
Комплект поставки УВН 90М-110
№ Наименование Количество 1 Указатель высокого напряжения УВН 90М-110 в выбранном исполнении 1 -
Модификации УВН 90М-110
Подберите модификацию по параметрам
Метод измеренияТип индикацииСамопроверкаИсточник питания-
УВН 90М-110 СЗ, указатель высокого напряжения со светозвуковой импульсной индикацией и самопроверкой
Снят с производства
Замена: УВН 90М-110 СЗ ИППодобрать аналогДобавить к сравнению
