Указатели высокого напряжения

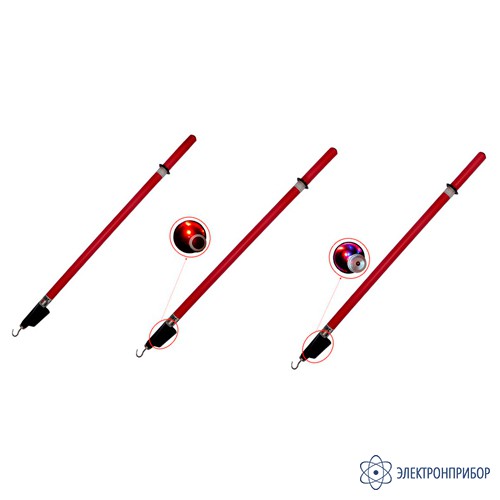

УВН 90М-35 — указатель высокого напряжения

Код товара: 45955
  • в наличии
    4 варианта исполнения

    Назначение указателя высокого напряжения УВН 90М-35:

    Указатель высокого напряжения УВН-90М-35 предназначен для наличия или отсутсвия напряжения в электроустановках переменного тока промышленной частотоы с номинальным напряжением 35 кВ, при температуре от -45°С до +40°С и относительной влажности воздуха не выше 98% ( при + 25°С).

    Указатель УВН-90М-35 относится к основным электрозащитным средствам.

    Принцип действия указателя основан на преобразовании электрических сигналов в светозвуковые. Элементы светозвуковой индикации указателя располагаются внутри затенителя, конструкция которого позволяет усилить светозвуковой сигнал за счет его направленного распространения.

    Указатель обладает возможностью самопроверки работоспособности перед эксплуатацией.

    Указатель высокого напряжения УВН-90М-35 представлен в четырех исполнениях:

    • УВН 90М-35 - указатель высокого напряжения со световой индикацией;
    • УВН 90М-35 СЗ - указатель высокого напряжения со светозвуковой импульсной индикацией и самопроверкой;
    • УВН 90М-35 СЗ ИП - указатель высокого напряжения со светозвуковой импульсной индикацией, самопроверкой и источником питания;
    • УВН 90М-35 СЗ ИП КБ - контактно-бесконтактный указатель высокого напряжения со свето-звуковой индикацией и источником питания.

  • Технические характеристики указателя высокого напряжения УВН 90М-35:

    Параметр Значение
    УВН 90М-35 УВН 90М-35 СЗ УВН 90М-35 СЗ ИП УВН 90М-35 СЗ ИП КБ
    Номинальные проверяемые напряжения, кВ  35 35 35 35
    Напряжение индикации, кВ, не выше     8,75 8,75 8,75 8,75
    Метод измерения  Контактный  Контактный  Контактный  Контактный  и  бесконтактный
    Вид индикации Световая Световая: импульсная, красная;
    Звуковая: прерывистая    		 Световая: импульсная, красная;
    Звуковая: прерывистая    		 Контактной части:
    световая: импульсная, двухцветная;
    звуковая: прерывистая
    Бесконтактной части:
    световая: импульсная, одноцветная;
    звуковая: прерывистая
    Величина рабочего тока, мА  7 7 7 Контактная часть 7,0
    Бесконтактнная часть 1
    Чувствительность бесконтактной части указателя при работе в распределительных устройствах - - - Для 35 кВ не менее 3 м
    Для 110 кВ не менее 4 м
    Расстояние до проводов воздушных линий, на котором включается сигнализация бесконтактной части - - - На ВЛ 35 кВ 10 м
    На ВЛ 110 кВ 20-25 м
    На ВЛ 220 кВ 40 м
    Питание - - Один элемент CR-123, напряжением 3В, емкостью 1500мА/ч Один элемент CR-123, напряжением 3В, емкостью 1500мА/ч
    Габаритные размеры указателя в рабочем положении, мм Ф72х970  Ф72х970  Ф72х970  Ф72х970
    Масса, кг, не более              0,55  0,6  0,6  0,6

  • Комплект поставки УВН 90М-35

    № Наименование Количество
    1 Указатель высокого напряжения УВН 90М-35 в выбранном исполнении 1
