Указатели высокого напряжения

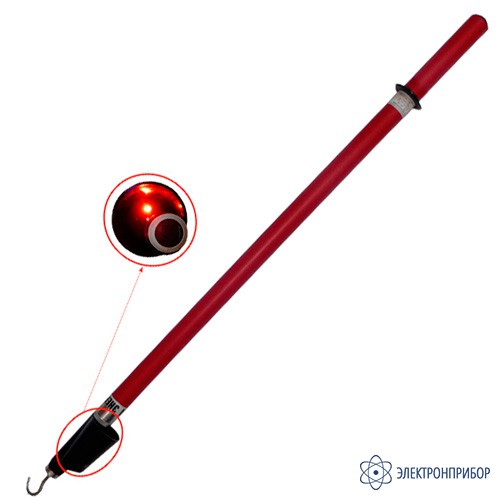

УВН 90М-35 СЗ ИП — указатель высокого напряжения со светозвуковой импульсной индикацией, самопроверкой и источником питания

Код товара: 42842
  • Является модификацией УВН 90М-35

    Описание указателя высокого напряжения со светозвуковой импульсной индикацией, самопроверкой и источником питания УВН 90М-35 СЗ ИП:

    Указатель высокого напряжения УВН 90М-35 СЗ ИП предназначен для проверки наличия или отсутствия напряжения на воздушных линиях электропередачи и других электроустановках переменного тока напряжением 35 кВ, частотой 50 и 60 Гц, при температуре от – 45°С до +40°С и относительной влажности воздуха не выше 98% (при температуре +25°С).

    Указатель УВН 90М-35 СЗ ИП относится к основным электрозащитным средствам. Принцип действия указателя основан на преобразовании электрических сигналов в светозвуковые.

    Элементы светозвуковой индикации указателя располагаются внутри затенителя, конструкция которого позволяет усилить светозвуковой сигнал за счет его направленного распространения.

    Указатель УВН 90М-35 СЗ ИП обладает возможностью самопроверки работоспособности перед эксплуатацией. Надежная работа указателя достигается использованием в электрической схеме указателя микросхем и комплектующих элементов ведущих мировых производителей , а также литиевым источником питания марки CR-123, напряжением 3В, емкостью 1500 мА/ч.

    Низкая величина рабочего тока - 7 мА, в режиме сигнализации, позволяет использовать указатель без замены элемента питания в течение всего срока эксплуатации – 10 лет.

    Рабочая часть указателя УВН 90М-35 СЗ ИП выполнена из пластика марки АBS, обеспечивающий нормальное функционирование элементов электроники в течение всего срока эксплуатации. Изолирующая часть выполнена из пластика ПВХ или стеклопластиковых труб, обеспечивающих надежную изоляцию.

  • Технические характеристики указателя высокого напряжения со светозвуковой импульсной индикацией, самопроверкой и источником питания УВН 90М-35 СЗ ИП:

    Параметр Значение
    Минимальное напряжение, при котором срабатывает индикация указателя, не более, кВ 8,7
    Максимальное рабочее напряжение,  кВ 35
    Рабочий диапазон температуры окружающей среды, °С -45... +40
    Методы измерения Контактный
    Индикация Световая: импульсная, красная
    Звуковая: прерывистая
    Напряжение питания,  В 3
    Источник питания указателя Один элемент CR-123 напряжением 3В, емкостью 1500мА/ч
    Величина рабочего тока, мА 7
    Габаритные размеры указателя в рабочем положении, мм Ф72х970
    Масса указателя,  кг, не более  0,6

  • Комплект поставки УВН 90М-35 СЗ ИП

    № Наименование Количество
    1 Указатель высокого напряжения УВН 90М-35 СЗ ИП 1
