Указатели высокого напряжения

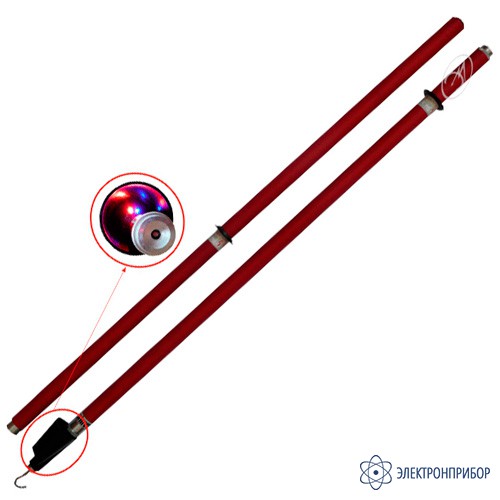

УВН-90М-35-110СЗ ИП КБ — указатель высокого напряжения комбинированный контактно-бесконтактный 35-110 кВ

Код товара: 42857

  • Описание указателя высокого напряжения комбинированного контактно-бесконтактного 35-110 кВ УВН-90М-35-110СЗ ИП КБ:

    Указатель высокого напряжения контактно-бесконтактный УВН-90M-35-110СЗ ИП КБ предназначен для проверки наличия или отсутствия напряжения на воздушных линиях электропередачи и других электроустановках переменного тока напряжением 35,110 кВ, частотой 50 и 60 Гц, при температуре от – 45°С до +40°С и относительной влажности воздуха не выше 98% (при температуре +25°С).

    Указатель УВН-90M-35-110СЗ ИП КБ относится к основным электрозащитным средствам, позволяет совместить в технологии определения наличия и отсутствия напряжения два способа – контактный и бесконтактный, что позволяет даже в коридоре ВЛ определить наличие опасного напряжения с земли без подъема на опору, а также произвести пофазное определение напряжения касанием токоведущих частей.

    Особенности работы указателя высокого напряжения комбинированного контактно-бесконтактного 35-110 кВ УВН-90М-35-110СЗ ИП КБ:

    Указатель УВН-90M-35-110СЗ ИП КБ работает без примемения заземляющего тросика.

    Принцип действия контактной части указателя УВН-90M-35-110СЗ ИП КБ основан на преобразовании электрических сигналов в светозвуковые.

    Принцип действия бесконтактной части основан на наведении разности потенциалов между двумя электродами, внесенными в электрическое поле. Контактная и бесконтактная части указателя встроены в рабочую часть указателя. Яркая импульсная индикация контактной и бесконтактной частей осуществляется двумя разноцветными светодиодами, одновременно красным и синим для контактной и только синим для бесконтактной части одновременно сопровождающаяся мощным прерывистым звуковым сигналом, сравнительно более частым и интенсивным при работе контактной и менее частым и интенсивным при работе бесконтактной части.

    Элементы светозвуковой индикации указателя УВН-90M-35-110СЗ ИП КБ располагаются внутри затенителя, конструкция которого позволяет усилить светозвуковой сигнал за счет его направленного распространения. Бесконтактная часть указателя обладает динамической чувствительностью, т.е. при приближении к токоведущим частям, срабатывание указателя в виде единичных светозвуковых сигналов возможно на значительных удалениях от токоведущих частей, а по мере приближения, частота импульсов светозвукового сигнала постепенно нарастает, что дает возможность определения шагового напряжения. Указатель обладает возможностью самопроверки как контактной, так и бесконтактной частей.

    Надежная работа указателя УВН-90M-35-110СЗ ИП КБ достигается использованием в электрической схеме указателя микросхем и комплектующих элементов ведущих мировых производителей, а также литиевым источником питания марки CR-123, напряжением 3В, емкостью 1500 мА/ч.

    Низкая величина рабочего тока - 7,0 мА в режиме сигнализации контактной и бесконтактной частей, и 1 мА в режиме сигнализации бесконтактной части, позволяет использовать указатель без замены элемента питания в течении всего срока эксплуатации – 10 лет.

    Рабочая часть указателя УВН-90M-35-110СЗ ИП КБ выполнена из пластика АВS, обеспечивающая нормальное функционирование элементов электроники в течении всего срока эксплуатации. Изолирующая часть выполнена из ПВХ или стеклопластика, обеспечивающая надежную изоляцию.

  • Технические характеристики указателя высокого напряжения комбинированного контактно-бесконтактного 35-110 кВ УВН-90М-35-110СЗ ИП КБ:

    Параметр Значение
    Номинальные проверяемые напряжения, кВ 35 110
    Напряжения индикации, кВ не более 8,75 8,75
    Количество звеньев в рабочем положении (включая рукоятку) 1 2
    Длина изолирующей части, мм, не менее 850 1600
    Длина рукоятки, мм 200 600
    Общая длина указателя в сборе, мм, не менее 1250 2400
    Методы измерения контактный
    Виды индикации световая: импульсная,
    звуковая: прерывистая
    Напряжение питания, В 3,0
    Источник питания указателя один элемент CR-123, напряжением 3В, емкостью 1500 мА/ч
    Величина рабочего тока, мА 7
    Габаритные размеры в транспортном виде, мм 1250x150x50
    Масса, кг, не более 0,6 1,3

  • Комплект поставки УВН-90М-35-110СЗ ИП КБ

    № Наименование Количество
    1 Указатель высокого напряжения комбинированный контактно-бесконтактный 35-110 кВ УВН-90М-35-110СЗ ИП КБ 1
