Указатели высокого напряжения

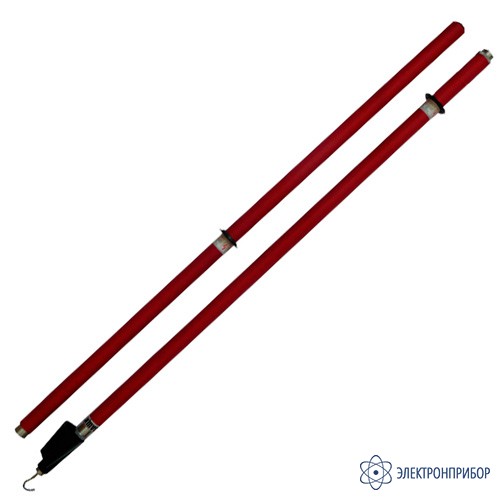

УВН-90М-35-110 — указатель высокого напряжения 35-110кВ

Код товара: 42854
  • в наличии

    Описание указателя высокого напряжения 35-110кВ УВН-90М-35-110:

    Указатель высокого напряжения УВН-90М-35-110 предназначен для проверки наличия или отсутсвия напряжения на воздушных линиях электропередачи и других электроустановках переменного тока напряжением 35-110 кВ, частотой 50 и 60 Гц, при температуре от -45°С до +40°С и относительной влажности воздуха не выше 98% ( при + 25°С).

    Указатель УВН-90М-35-110 относится к основным электрозащитным средствам, позволяет произвести пофазное определение напряжения касанием токоведущих частей.

    Электрическая схема указателя УВН-90М-35-110 состоит из светодиодной индикаторной лампы, работающей на принципе протекания емкостного тока. Светодиодная индикаторная лампа располагается в рабочей части указателя и имеет затеняющее устройство, обеспечивающее надежный обзор свечения лампы.

    Рабочая часть указателя УВН-90М-35-110 выполнена из пластика марки ABS. Изолирующая часть выполнена из ПВХ или стеклопластика, обеспечивающий надежную изоляцию.

  • Технические характеристики указателя высокого напряжения 35-110кВ УВН-90М-35-110:

    Параметр Значение
    Номинальные проверяемые напряжения, кВ 35 110
    Напряжения индикации, кВ не более 8,75 8,75
    Количество звеньев в рабочем положении (включая рукоятку) 1 2
    Длина изолирующей части, мм, не менее 850 1600
    Длина рукоятки, мм 200 600
    Общая длина указателя в сборе, мм, не менее 1250 2400
    Масса, кг, не более 0,6 1,3
    Габаритные размеры в транспортном виде, мм 1250x150x50

  • Комплект поставки УВН-90М-35-110

    № Наименование Количество
    1 Указатель высокого напряжения 35-110кВ УВН-90М-35-110 1
