ИНН-15, ИНН 15, ИНН15
ИНН-15 — измеритель наведенного напряжения
Код товара: 43429-
-
Гарантия
24 месяца
-
Межповерочный интервал
12 месяцев
-
Госреестр СИ РФ
64968-16
-
Производитель
Измеритель наведенного напряжения ИНН-15 поставляется только в комплектах для измерения наведенного напряжения КНН-10, КНН-35, КНН-110, КНН-220, КНН-330, КНН-500.
Отдельно измеритель ИНН-15 не поставляется.
Назначение измерителя наведенного напряжения ИНН-15:
Измерители наведенного напряжения ИНН -15 ( далее - измерители ) предназначены для измерений среднеквадратических значений напряжения переменного тока номинальной частотой 50 Гц , возникающего на отключенных частях электроустановок относительно земли ( наведенного напряжения ).
Описание измерителя наведенного напряжения ИНН-15:
Измерители наведенного напряжения ИНН -15 Назначение средства измерений Измерители наведенного напряжения ИНН -15 ( далее - измерители ) предназначены для измерений среднеквадратических значений напряжения переменного тока номинальной частотой 50 Гц , возникающего на отключенных частях электроустановок относительно земли ( наведенного напряжения ). Описание средства измерений Принцип действия измерителей основан на масштабном преобразовании высокого входного напряжения между контактом - наконечником и контактом « Земля » измерителя в заданное число раз с помощью резистивного высоковольтного делителя напряжения с последующим измерением выходного напряжения с помощью АЦП . Делитель образован резисторами , находящимися в блоке индикации и в высоковольтном щупе , и имеет два коэффициента деления , соответствуюших режиму измерения « до 500 В » и до «15 кВ ».
Выбор режима измерения (« до 500 В » или « до 15 кВ ») осуществляется автоматически микроконтроллером на основании информации о наличии или отсутствия высоковольтного щупа — в щупе имеется магнит , который при установке высоковольтного щупа вызывает замыкание геркона , расположенного в рабочей части .
Изменение формата отображения напряжения на дисплее ( диапазона измерений ) осуществляется в зависимости от значения напряжения и характеризуется изменением положением десятичной точки на дисплее для получения максимального разрешения . Индикатор « кВ » включается при напряжении свыше 1000 В .

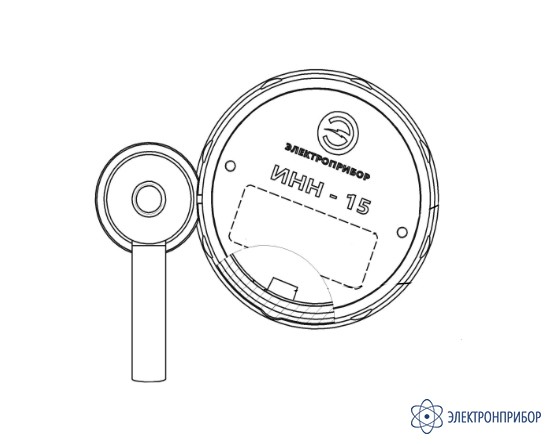

Измерители состоят из 2- х частей: рабочей части с блоком индикации и высоковольтного щупа . Измерение осуществляется с применением изолирующей штанги , соответствующей требованиям ГОСТ 20494-2001, и длина которой выбирается пользователем в зависимости от класса напряжения воздушной линии электропередачи ( ВЛ ), на которой планируется измерение наведенного напряжения , и обеспечивает безопасность персонала при проведении работ на ВЛ .
-
-
Технические характеристики измерителя наведенного напряжения ИНН-15:
Параметр Значение Диапазон измерений среднеквадратических значений напряжения переменного тока синусоидальной формы номинальной частотой 50 Гц , В
- режим « до 500 В » ( без высоковольтного щупа )
- режим « до 15 кВ » ( с высоковольтным щупом )от 0,05 до 500
( поддиапазоны : от 0,05 до 9,99 от 10,0 до 99,9 от 100 до 500 от 20,0 до 15000
( поддиапазоны : от 20,0 до 99,9 от 100 до 999 от 1000 до 9990 от 1000 до 15000Пределы допускаемой абсолютной погрешности измерений среднеквадратических значений напряжения переменного тока синусоидальной формы номинальной частотой 50 Гц
- режим « до 500 В »
в диапазоне от 0,05 до 0,1 В
в диапазоне от 0,1 до 500 В
- режим « до 15 кВ »
в диапазоне от от 0 до 199
в диапазоне от 200 до 15000 В
не нормируется ±(0,03·Uизм +0,002·Uк )*
не нормируется ±(0,03·Uизм +0,002·Uк )*Входное сопротивление постоянному току , МОм
- режим « до 500 В »
- режим « до 15 кВ »
0,5
14,5Допускаемое отклонение входного сопротивления , % ±10 Напряжение питания , В : постоянного тока (2 элемента ААА (2 х 1,5 В ) 3,0 Максимальный ток потребления , мА 80 Ток потребления в отключенном состоянии , мкА , не более 4 Время установления рабочего режима , с , не более 8 Габаритные размеры измерителя ( блок индикации с рабочей частью и с установленным щупом высоковольтным ) мм , не более 95 x 160 x 680 Габаритные размеры измерителя в потребительской таре , мм , не более 240 x 240 x 1200 Масса измерителя , кг , не более 0,85 Масса измерителя в потребительской таре , кг , не более 8,0 Средняя наработка на отказ , ч , не менее 10000 Средний срок службы , лет , не менее 5 Температура окружающей среды , °C от -30 до +50 Относительная влажность при 25 ºС , % от 30 до 98 Атмосферное давление , кПа от 60 до 106,7 * Примечание : U изм – измеряемое значение напряжения , U к – конечное значение поддиапазона измерений напряжения (9,99 В ; 99,9 В ; 500 В ; 999 В ; 9,9 кВ ; 15,0 кВ ) -
Комплект поставки ИНН-15
№ Наименование Количество 1 Измеритель наведенного напряжения ИНН -15 1 2 Руководство по эксплуатации 1 3 Методика поверки 1 4 Потребительская тара ( футляр ) 1
